在模型對比方面,ANSA同樣有其功能強大的compare current modle功能。當前設計研發工作中,一個設計類型,往往會多個方案,模型間也僅有微小的差別,我們需要時不時的去對比兩個相似的模型。Compare功能的應用同樣廣泛。可以進行對比的類型包括ANSA文件格式數據,Connection連接文件,Run script文件,Catia文件等等。
操作很便利,只要找到Tools>Compare>Two Models,然后根據提示分別選擇兩個模型,然后定義要對比的類別,點擊Finish就可以了:
圖中的綠橙紅藍黃分別代表如下:
舉個例子說明一下,包你秒會:

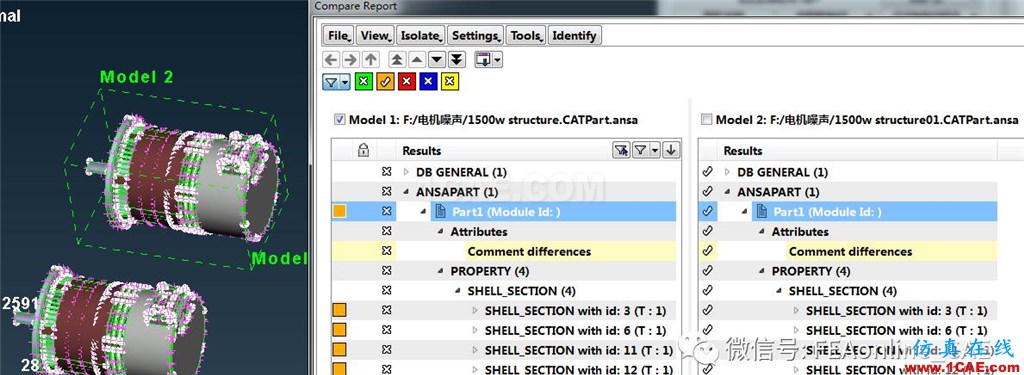

打開后兩個模型將顯示到同一個界面下,這樣會給操作者直觀的第一印象。

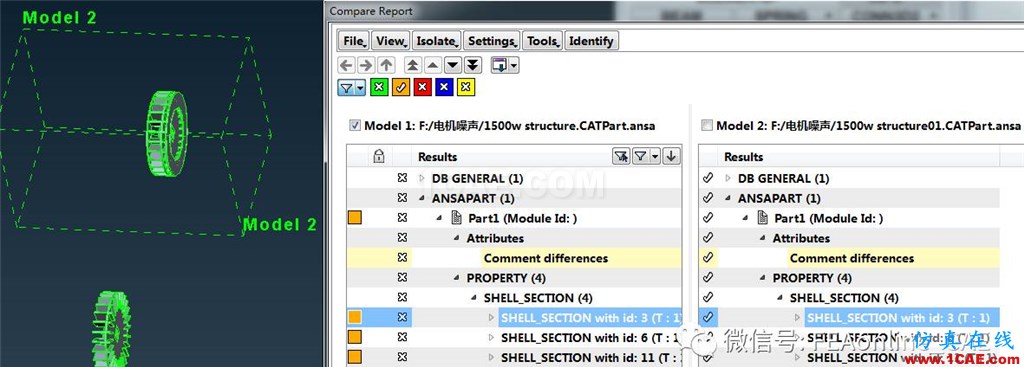

若想看兩個模型兩個模型的差異之處,點擊黃色的對勾即可。若想看兩個模型完全一樣的部分,點擊綠色對勾。
除了幾何,ANSA還可以對比模型中各種各樣的屬性和特征,一樣很簡單的。這樣以來,再也不用睜大眼睛盯著屏幕找不同,再也不用細細的回憶那很久前的模型哪里變化了,如果模型不是你做的也就再也不用苦苦催問人到底哪里變了,再也不用…
怎么樣神奇吧,還不快快拿起手中的神器試一下哦。
