ANSA直接morphing應用

2017-03-16  by:CAE仿真在線  來源:互聯網

產品設計過程中總是會不停的修改模型,對應的網格模型就需要不停的跟該來匹配設計模型。為了解決這個問題,ANSA為用戶提供了Morphing工具,能夠直接在網格模型基礎之上進行變形或網格重構,大大的節省了重復建模時間。

直接Morphing相對于MorphingBox的方法來的更加直接簡單,可以直接定義邊界、Morphing區域以及現有的特征來控制模型的變形。

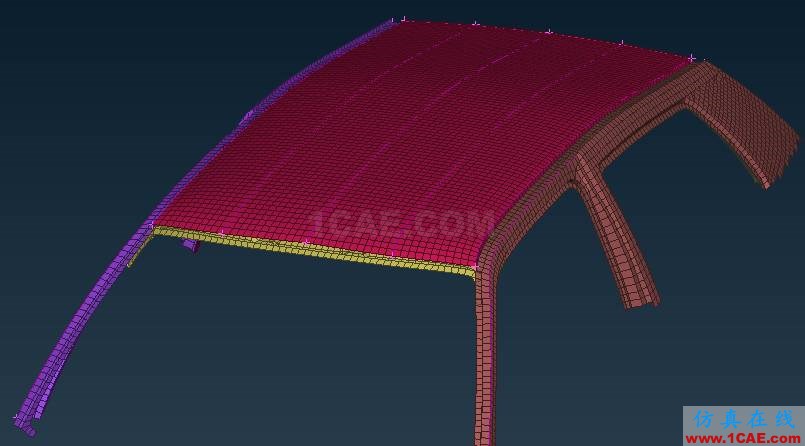

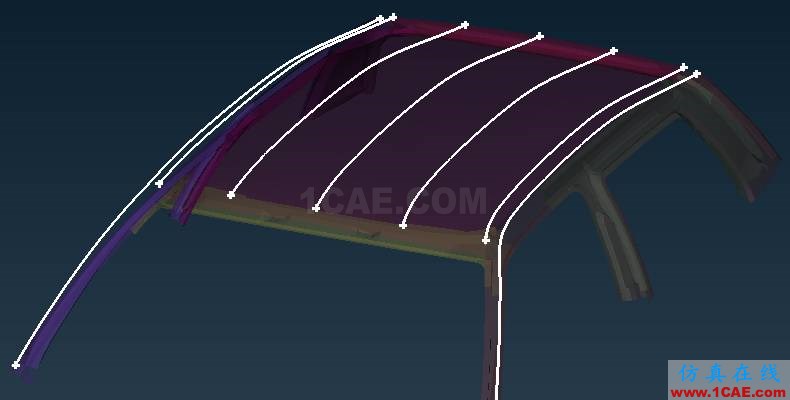

下面是一個汽車車頂,需要進行整體抬高的改變,用相關的特征線來

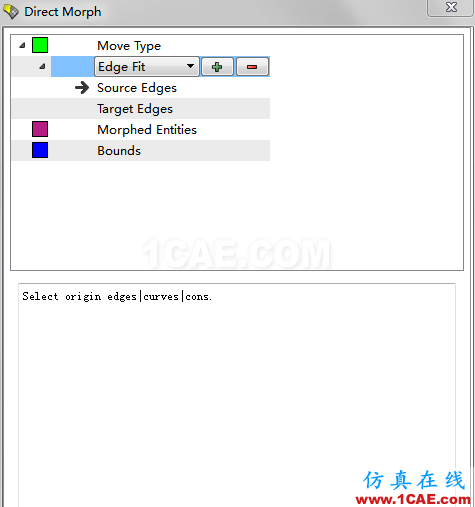

激活Direct Morphing下的DFM命令,Move type中選擇Edge Fit類型。

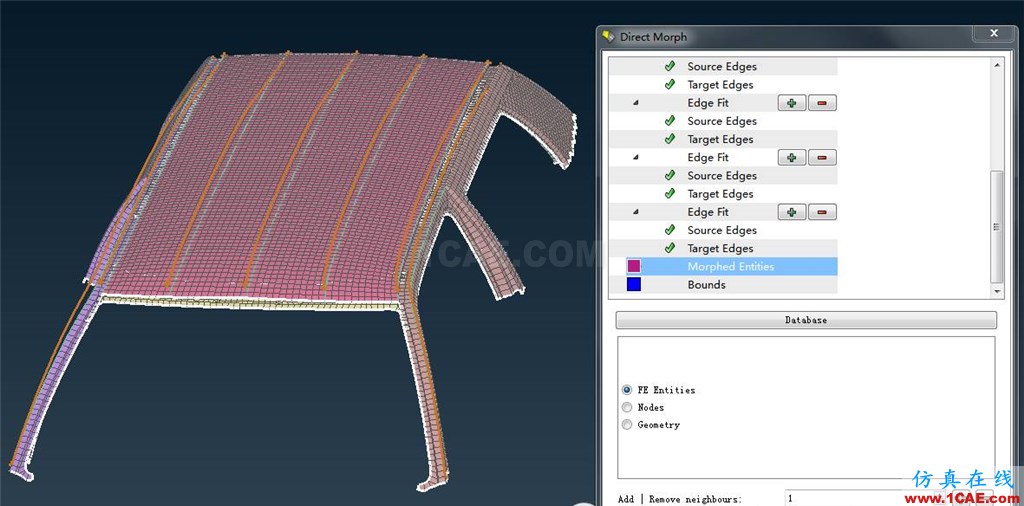

以此選擇Source Edges和Target Edges,Source Edges指的是模型上與目標線相對應的特征線。

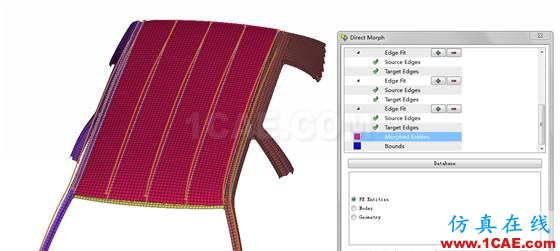

然后選擇需要進行Morphing的區域,選擇FE Entities,框選整個模型:

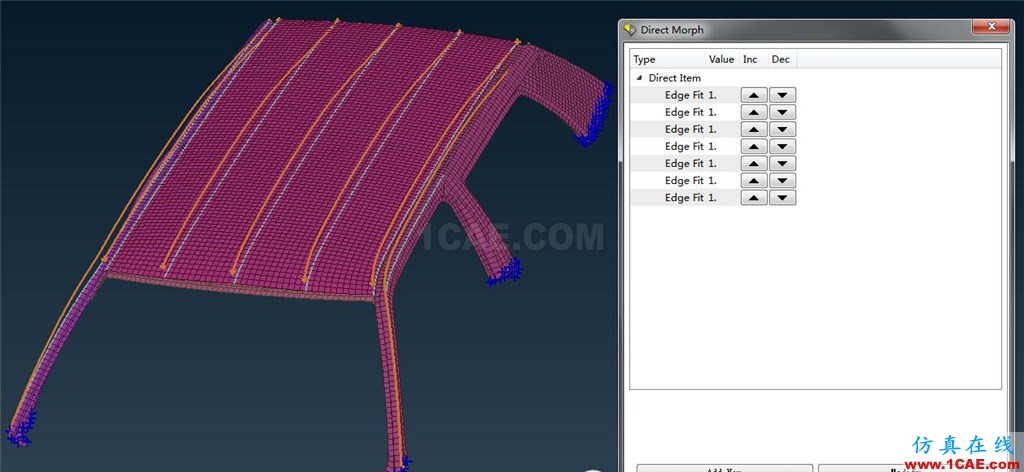

中鍵確認,下一步定義邊界,將汽車A柱、B柱、C柱的下端的節點選中作為邊界。

點擊Apply等待Morphing完畢,如下圖所示

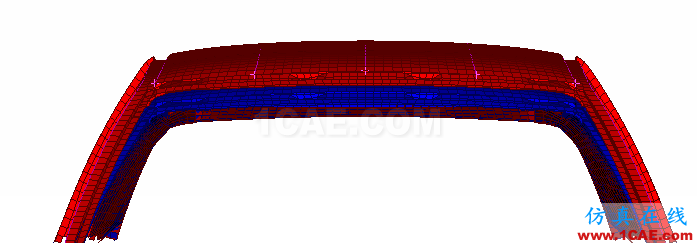

對比效果如下,紅色是改變以后的模型,藍色為原始模型。
