ANSA中shell mesh投影功能的使用

2017-03-16  by:CAE仿真在線  來源:互聯網

通常劃分完面網格后需要釋放單元,如果最后網格有局部改動,還是在shell mesh上改動比較好。除非有大面積的改動,就需要在face面中重新劃分網格。Mesh>shell mesh>project(如下圖)這個功能總體而言使用起來還是比較好的。

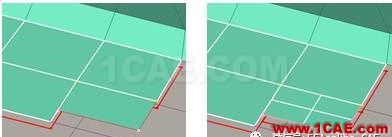

1、 Points(點投影)所有類型的點都可以投影在shell mesh上。

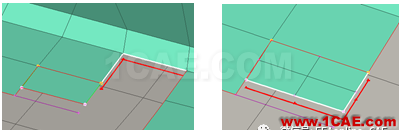

2、 Edges(網格邊投影)只有帶有網格的邊才能投影在shell mesh 上。

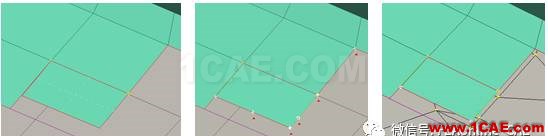

3、 Perimeters/Curves(特征邊/曲線投影)所有類型的邊、線都可以投影在shell mesh上。

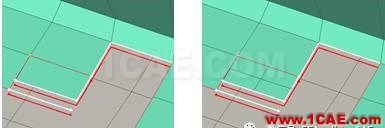

4、 Shells/Facets(網格面投影)只有帶有網格的面才能投影在shell mesh 上。

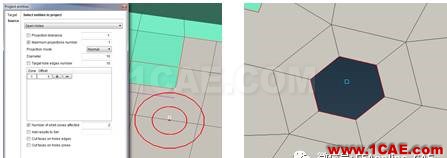

5、 Holes (開孔)在shell mesh 上開孔,可以設置參數得到想要的孔。

在執行不同投影之前可以在下圖所示中設置網格類型、網格調整尺寸、限制網格尺寸最大最小值、網格質量標準、網格參數。
