【AutoCAD教程】怎么用CAD徒手畫線？

2016-10-28  by:CAE仿真在線  來源:互聯網

主題

      用CAD的徒手畫線就是根據光標的移動繪制的一系列連續的線段。徒手畫的線由多條直線段所組成,在開始繪圖之前,必須設置最短線段的長度,也就是命令提示的“記錄增量”。記錄增量越小則線段的長度越短草圖就越精確,但太短的線段會大幅增加文件的大小。記錄增量系統默認值是1,自己可以根據描繪精度的需要進行設置,也可以直接在圖中拾取一段長度作為記錄增量。

徒手畫的基本操作步驟如下:

1. 輸入SKETCH回車。

2. 設置記錄增量,也就是基本線段長度,系統默認值是1。可以輸入長度值,也可以在圖中拾取。

3. 單擊,指定起點,開始描繪。

4. 移動光標,繪制暫時的徒手描繪草圖。

5. 單擊,相當于提筆停止描繪。

再次單擊可以繼續繪制其他圖形,如果繪制錯誤,可以輸入E后移動光標擦除剛繪制的線段。輸入R(記錄)或回車可以結束繪制并將繪制的圖形保留在圖中。

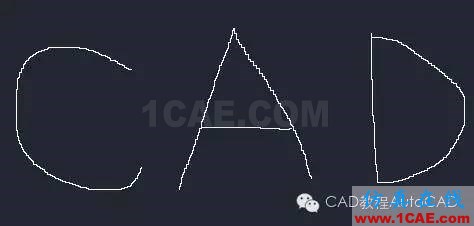

用鼠標手繪“CAD”三個字母成品如下:
