【AutoCAD教程】CAD如何手動繪制地形圖剖面

2016-10-28  by:CAE仿真在線  來源:互聯網

主題

Autocad如何手動繪制地形圖剖面呢?下面教大家一種方法。

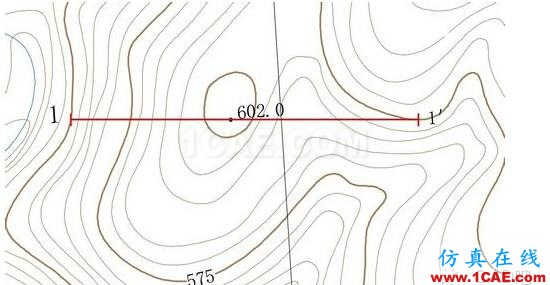

步驟一:以下圖中紅線為剖面線繪制地形圖剖面,首先確認剖面線起點高程,下圖剖面線1-1′起點高程為550,等高距為5米;

步驟二:使用旋轉功能,把地形圖旋轉到使剖面線為水平位置;

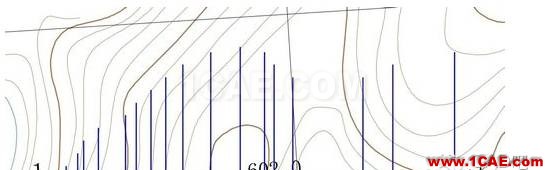

步驟三:在剖面線與地形線交點繪制輔助線,以起點和交點的等高線的高差為長度,如下一根等高線比起點高5米則向正上方繪制5米的輔助線,低5米則向正下方繪制5米的輔助線。同時還需要注意山頂和鞍部的最高點和最低點;

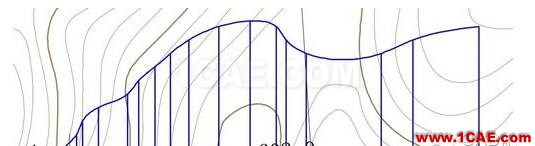

步驟四:輔助線畫完后,使用樣條曲線把輔助線的各頂點連接起來;

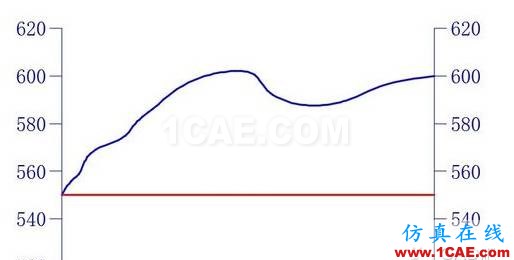

步驟五:把剛繪制的樣條曲線和剖面線復制到空白的地方,根據剖面線的起點標高把剖面圖的標高添加,這樣就完成了。
