查找結構局部震動位置的一種方法
【具體問題 】
在建模時,某些操作不當,將造成結果異常,比如如圖1.1所示的那樣,結構存在局部震動的單元,周期數值異常,遠遠超出可接受范圍。而此時,在查看模態云圖時(如圖1.2所示),并不能直接觀測出問題出處,無法進行修改,此時該如何查找結構局部震動的單元位置?
圖1.1 結構周期結果表格

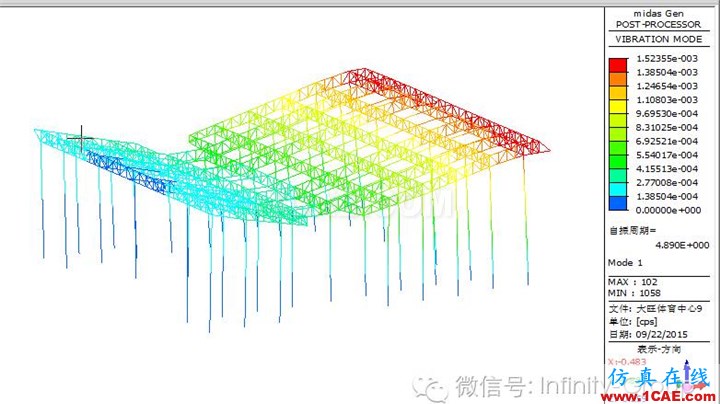

圖1.2 結構模態于圖
【具體操作 】
可參考以下步驟進行操作:

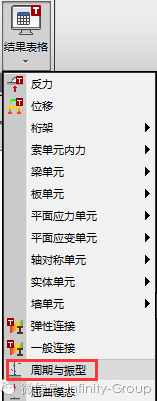

1) 通過菜單“結果>表格>結果表格>周期與振型”,進入周期與振型的表格輸出界面;如圖1.3所示;

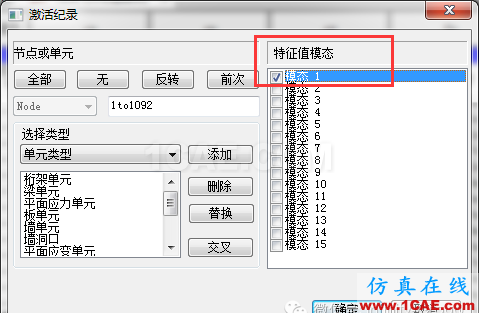

2) 在彈出的對話框里(激活記錄),在特征值模態一欄里,勾選“模態1”,如圖1.4所示;
圖1.3 結果表格
圖1.4 激活記錄

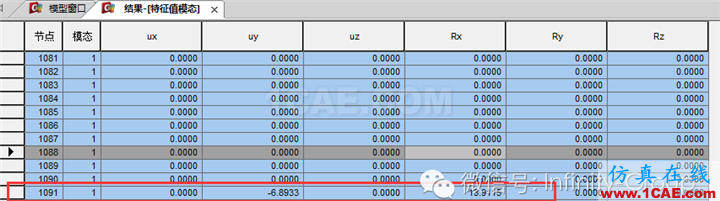

3) 找到振型向量的輸出位置,找到ux、uy、uz有數值輸出的節點(注:此情況下,絕大部分節點的ux、uy、uz分量的數值為0或趨近于0),記錄下節點編號;
圖1.5 振型向量結果
4) 找到振型向量的輸出位置,找到ux、uy、uz有數值輸出的節點(注:此情況下,絕大部分節點的ux、uy、uz分量的數值為0或趨近于0),記錄下節點編號;

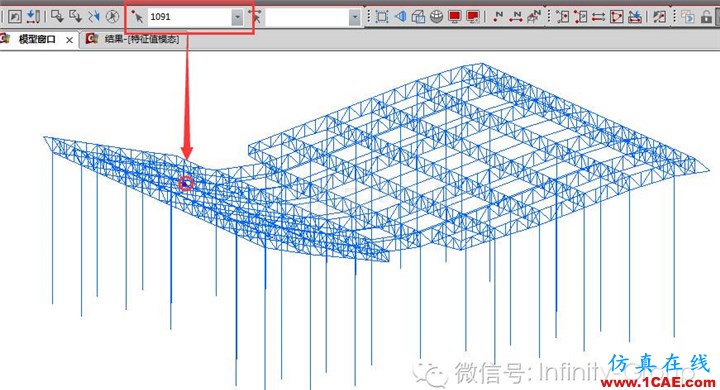

5) 回到模型窗口,輸入節點編號,找到奇異點的位置;
圖1.6 查找奇異點位置

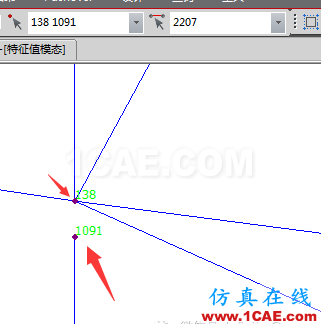

6) 將局部放大可知,該模型中節點138和節點1091脫離,造成節點1091下端的梁變成懸臂梁,在特征值分析中,造成局部震動,周期結果數值異常;
圖1.7 放大奇異點位置
7) 可以利用節點移動或者節點合并的功能,修改模型,即可得到正確的結果。

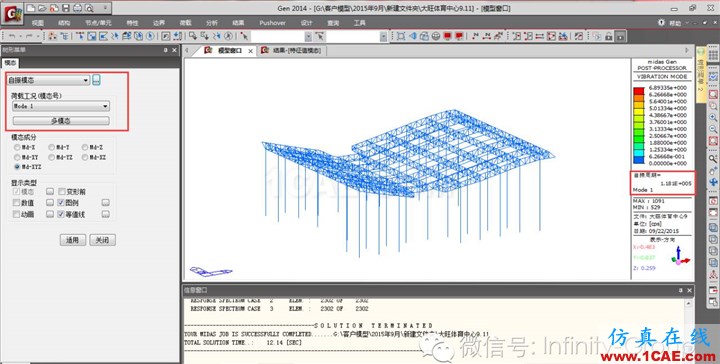

圖1.8 正常的結構模態于圖
