搜索AutoCAD尺寸標注設置技巧
2016-11-25 by:CAE仿真在線 來源:互聯網
一、創建與設置尺寸標注樣式
1、尺寸標注樣式
尺寸標注四要素:尺寸界線、尺寸線、尺寸起止符號(箭頭)、尺寸數字
2、標注樣式管理器

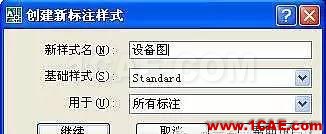

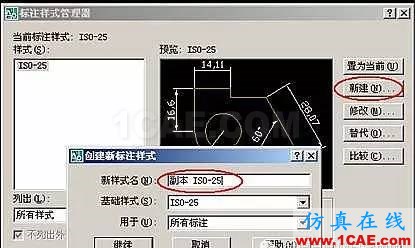

(1)新建尺寸標注樣式
選“繼續”:

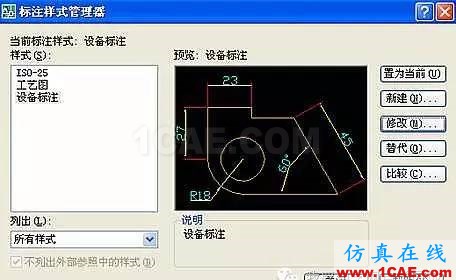

(2)將某標注樣式“置為當前”

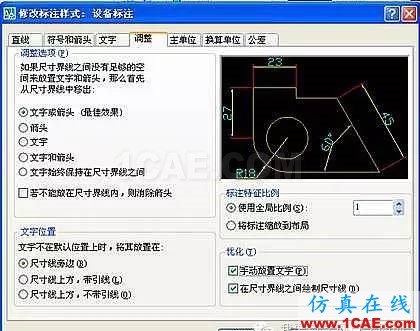

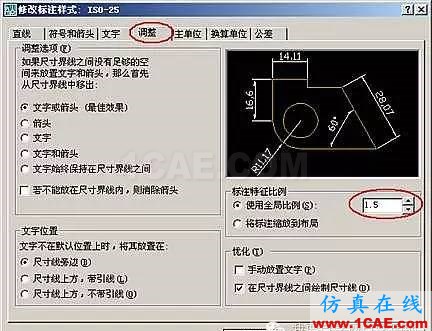

(3)設置尺寸標注樣式
二、標注尺寸的方法

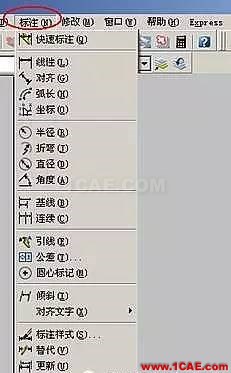

1、“線性”標注和“對齊”標注命令
【例1】給圖形標注尺寸

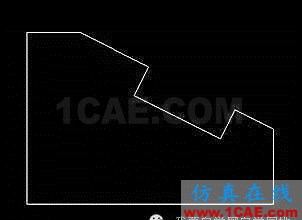

未標注前:

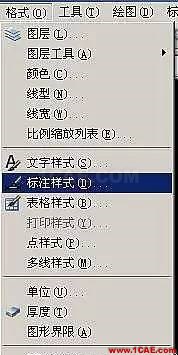

步驟:(1),打開“格式”—>“標注樣式”à“標注樣式管理器”

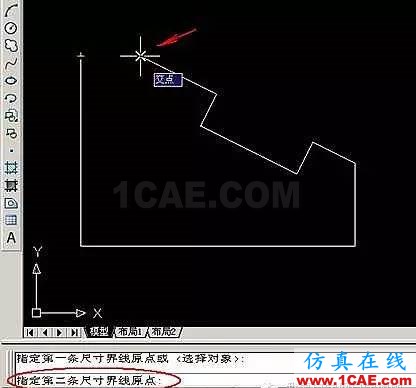

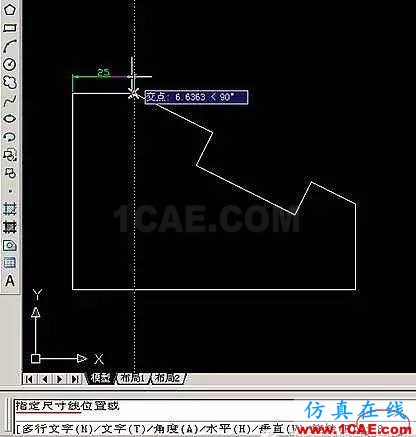

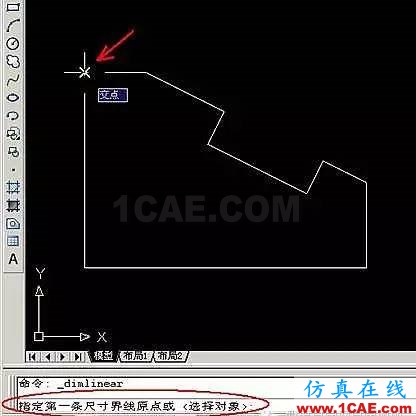

(2), 啟用“線性”標注命令,用鼠標單擊“輪廓線”的兩個端點,
然后,輸入控制距離:8,再按Enter。

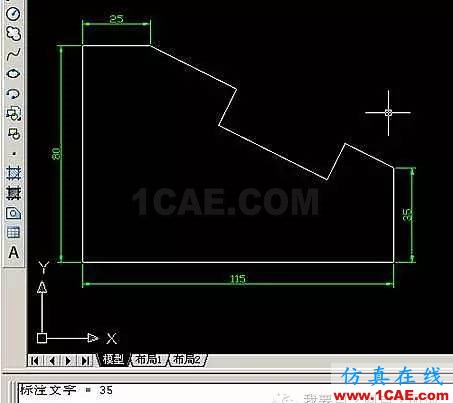

(3)重復“線性”標注命令,完成全部水平和垂直尺寸標注

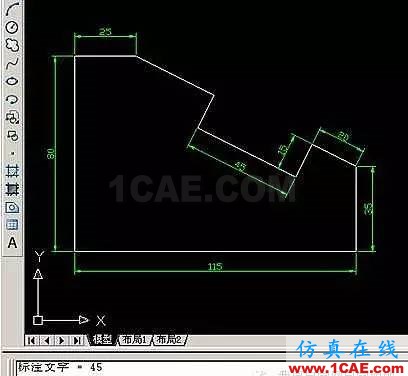

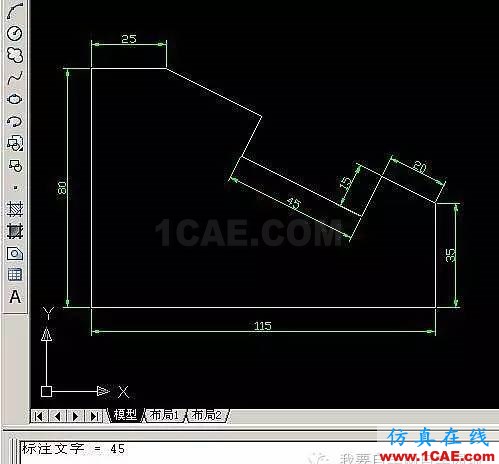

(4). 用“對齊”標注命令,完成傾斜直線尺寸標注
2、連續標注和基線標注
【例2】

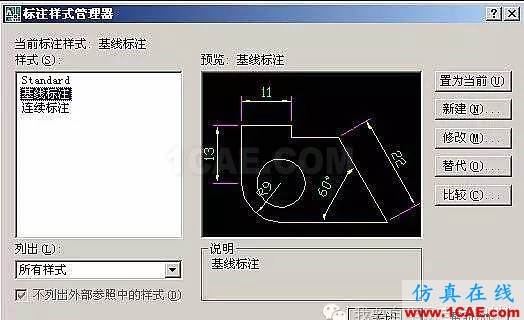

在標注樣式管理器中,新建兩個標注樣式:
(1)連續標注
(2)基線標注

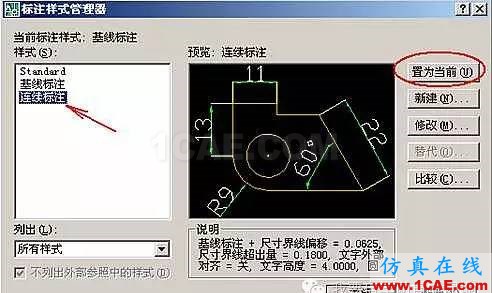

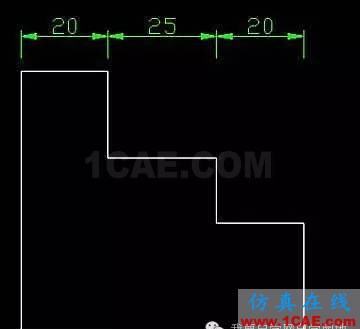

將“連續標注”置為當前,標注如下。

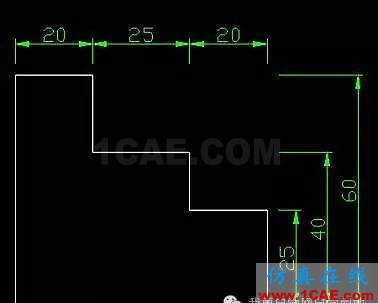

將“基線標注”置為當前,標注如下:

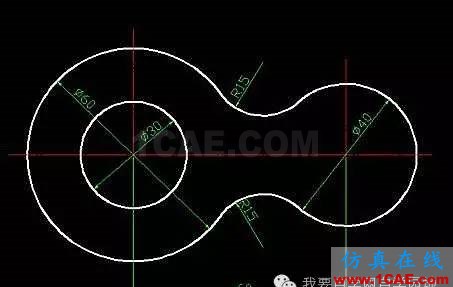

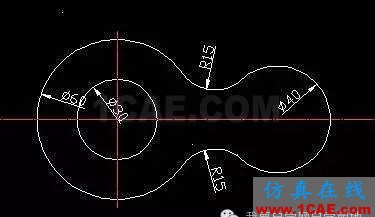

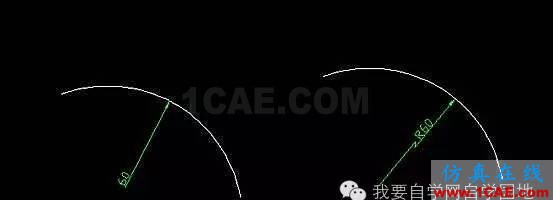

3、 半徑、折彎和直徑標注

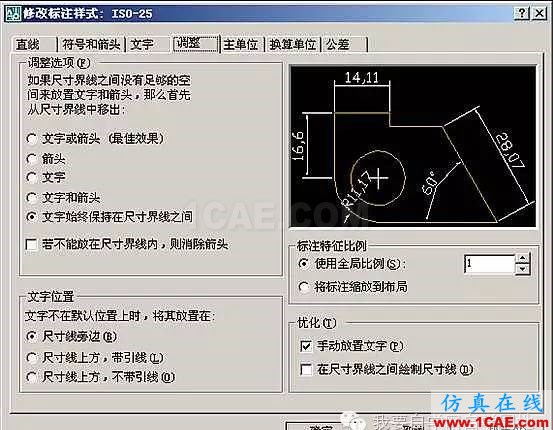

先在“格式”—“標注樣式”中修改標注樣式
修改:
在標注樣式管理器中,新建“直徑標注”

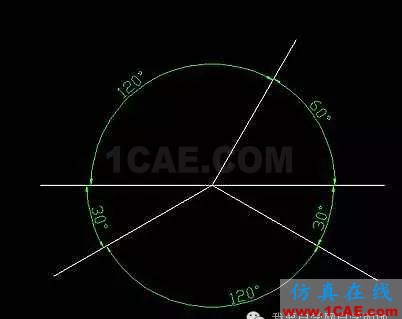

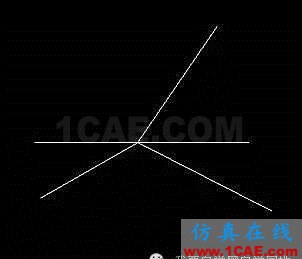

4、角度標注
