搜索怎樣將AutoCAD圖紙導出圖片格式？
2016-12-01 by:CAE仿真在線 來源:互聯網
對于從事CAD相關職業的朋友來說,今天所分享的這個方法,可以說是起到不少的作用,CAD所形成的文件,也只有CAD軟件才能打開,在工作的時候,由于我們的圖紙需要發給客戶觀看,為了保證客戶能正常打開,同時也為了可以保護自己的設計作品不被調用,我們經常會把它轉成其它格式。
通常情況下,我們經常把CAD文件轉換成PDF格式或者轉換成圖片的格式,這樣方便別人查閱,因為這兩個格式的文件基本上的電腦都可以打開,CAD轉換PDF格式張儀美在之前已經跟大家分享過,今天給大家分享下用CAD導出JPG或者PNG圖片格式的方法。
其實它和PDF轉換方法也差不多,只不過沒有PDF那么麻煩,現在的CAD版本都是自帶JGP打印機了,我們可以輕松的把它轉換成高清圖片格式。
1、點擊“打印”或者使用快捷鍵“Ctrl+P”調出打印窗口

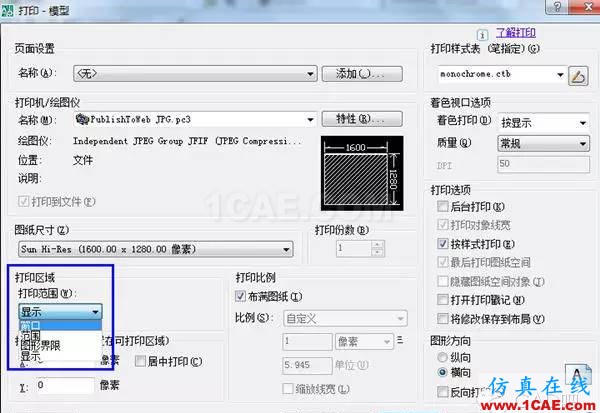

2、選擇JPG打印后,會彈出選擇窗口,一般小圖選擇默認就行,如果圖紙比較大,且比較詳細的話,建議選擇自定義,可以得到更加清晰的圖片
3、圖紙尺寸可以選擇默認或者選擇更大的像素,看每個人對圖紙清晰度的要求而定,一般默認的就很清楚了
4、然后選擇“窗口”把需要轉換的圖紙框選,四邊盡量留比較小的間隙,這樣得到的圖紙就越大

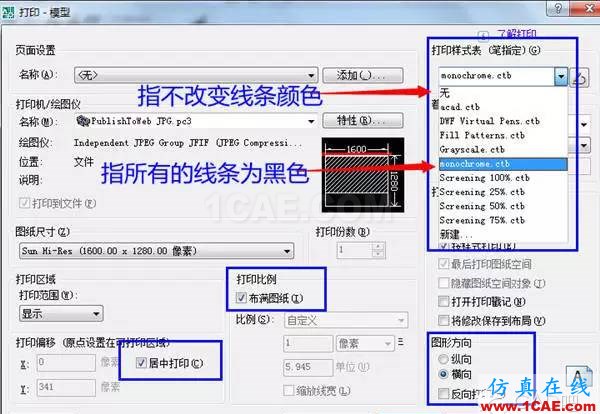

5、如果你想得到全黑色線條的圖形,你就選擇m開關的那個,如果你不想改變原圖顏色,你就選擇無,如圖:
6、然后點擊右下角的確定保存圖片即可
