AutoCAD繪等軸測圖

2016-12-01  by:CAE仿真在線  來源:互聯網

一、目的和要求

(一)掌握等軸測圖繪圖環境的設置。

(二)掌握等軸測圖作圖面的轉換方法。

(三)掌握等軸測圖的作圖方法。

二、上機準備

(一)復習草圖設置對話框中有關內容的設置。

三、上機操作

(一)新建文件:創建新圖形→使用樣板文件→瀏覽→打開自己創建的樣板文件。

(二)設置對象捕捉:工具菜單→草圖設置→對象捕捉→全部選擇→確定,按下狀態欄中的對象捕捉和對象追蹤按鈕。

(三)將柵格捕捉設置為等軸測捕捉:

方法1. 狀態欄→捕捉→右鍵→設置→捕捉和柵格→捕捉類型和樣式→選擇等軸測捕捉→確定。

方法2.工具菜單→打開草圖對話框→捕捉和柵格→捕捉類型和樣式→選擇等軸測捕捉→確定。

(四)打開正交,畫圖時按F5換面,畫圓時用橢圓命令,輸入I畫正等軸測橢圓。

(五)文件存盤:文件命名為(學號)實驗四.dwg。

四、繪圖步驟:

(一)繪制U形板的等軸測圖。

1.連續按F5直至命令行顯示等軸測平面右,在繪圖工具欄中單擊直線,根據三視圖中所給尺寸繪制U形板右面投影。

2.按F5直至命令行顯示等軸測平面上,在繪圖工具欄中單擊直線,根據三視圖中所給尺寸繪制U形板上面投影。

3.按F5直至命令行顯示等軸測平面左,在繪圖工具欄中單擊直線,根據三視圖中所給尺寸繪制U形板左面投影。

4.繪圖工具欄單擊橢圓,在命令行輸入i,在右面圖中上拾取圖線中點作為圓心,繪制一個半徑為30的等軸測圓。同理繪下表面的圓。

5.調用修剪命令清除多余圖線。

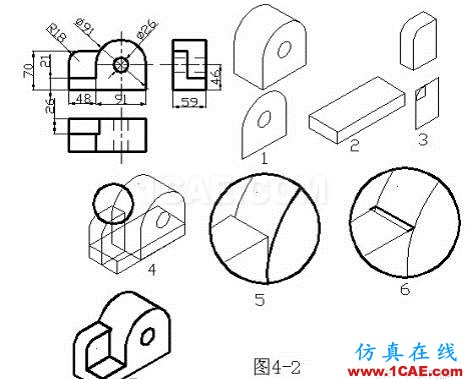

(二)圖4-2軸測投影繪圖步驟

1.在軸測投影繪圖模式下打開正交,按F5切換到右軸測面,根據圖中所給尺寸畫U形塊前表面的投影,復制前表面沿寬度方向移動59,用修剪命令清除多余圖線,如圖1所示

2.根據圖中尺寸畫底板的軸測投影

3.根據圖中所給尺寸畫豎板的軸測投影,(豎板高70,寬26,長48),再畫豎板左上圓角的投影,復制豎板的前表面完成如圖所示豎板的繪圖過程。

4.調用移動命令將三塊已畫好的物體組合在一起。

5.局部放大如圖5所示,復制前表面的半圓圖線與豎板前表面的右側圖線對齊

6.局部放大圖6補上圖中所漏圖線。

7.調用修剪及刪除命令去除多余圖線,整理完成全圖。

五.繪圖練習

(一)根據圖4-3,4-4,4-5,4-6所給尺寸畫軸測圖。

作圖要點:熟練掌握用F5切換軸測面的方法以及畫正等軸測橢圓的方法。

圖4-5

(二)如圖4-7所示繪制物體的軸測圖。

1.畫圓柱的正等軸測圖,在圓柱中心作一條長27的定位線,如圖2所示。

2.畫圖中右邊板的投影,如圖1所示。

3.調用移動命令,將圖中的A與B點對齊,清除多余圖線如圖3所示。

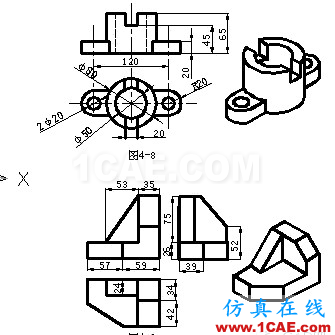

(三)如圖4-8、4-9所示繪制物體的三視圖和軸測圖。
