上一期我們介紹了CAD/CAE一體化平臺的優勢,為了推廣該優勢,并落實在我們的產品設計過程中,本期我們將為大家介紹應用實例。
隨著CATIA的發展,CATIA中的CAE模塊越來越成熟,不僅僅能夠解決簡單的線性問題,而且也可以解決復雜的非線性問題,如熱分析和動態響應分析。同時,
CATIA V5中的CAE模塊簡單易學,對產品工程師來說,具有如下優勢:
提供快速和準確的應力、位移和振動行為的評估;
不需要有限元方面的專門知識;
在CAD 環境中進行分析,分析模型與CAD幾何模型和特征全面的保持關聯;
分析的定義,如載荷和約束,和設計保持了關聯, 使分析變得更加快速和容易。
如下為CATIA中CAE模塊的應用實例:
1、在CATIA中建立模型并附材料

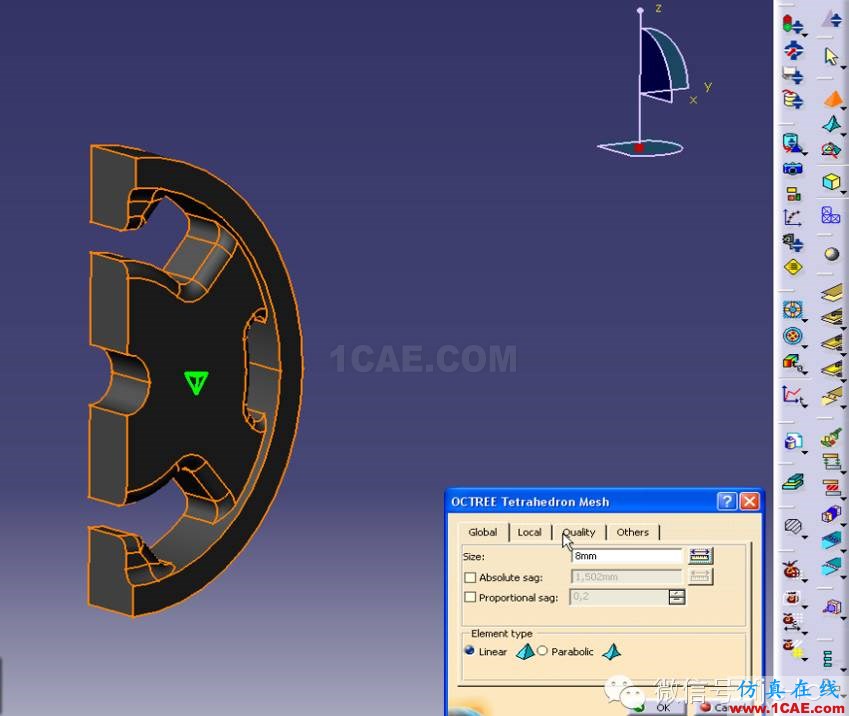

2、劃分網格:選擇自由網格劃分,可以自定義網格大小,也可以定義局部網格大小,同時CATIA CAE平臺還支持高級網格劃分功能。
3、設置載荷、約束和材料特性:載荷、約束和材料特性等分析定義,可以直接施加在設計特征上。它們不需要用戶對有限元模型做處理,就自動地轉換到有限元模型里。
?

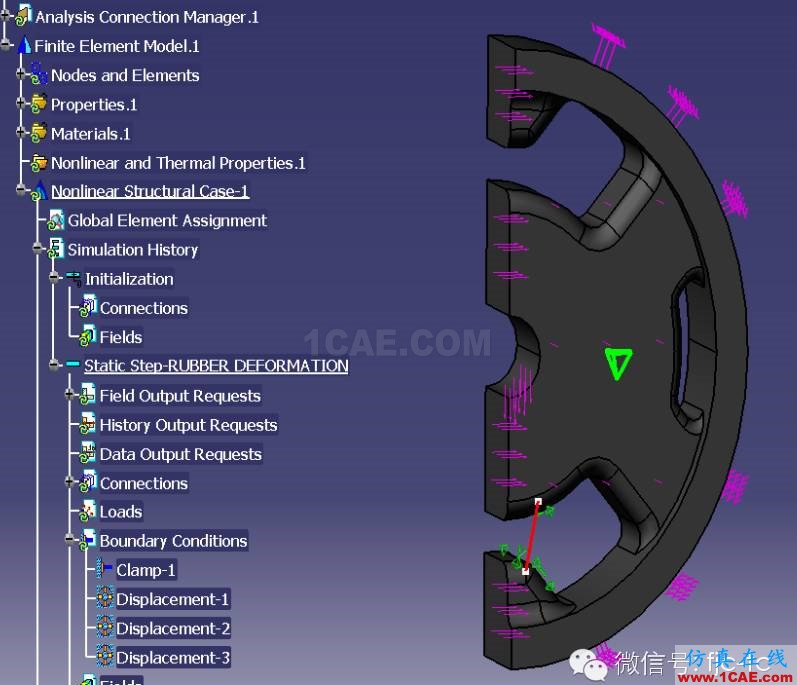

4、計算并查看結果:能夠輸出變形輪廓,并且可以自由地縮放位移尺度來容易地觀察變形。位移、應力和解的局部誤差可以通過云圖輸出來觀看,并且能夠顯示零部件變形前后的形狀對比。
