今天用喇叭的PA鈑金作示范講解設計知識工程中設計表的運用。
-

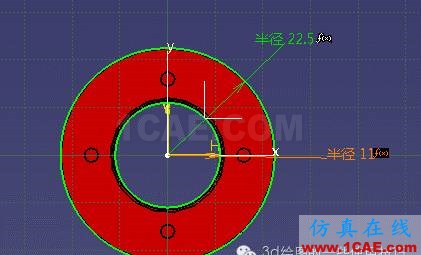

下圖是PLATE A的外觀
-
在知識工程中函數[上節講到]編輯自變量

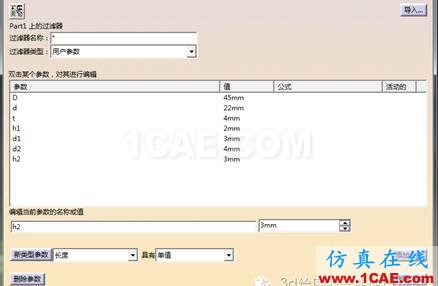

3.依次將七個參數都賦值給圖形4.

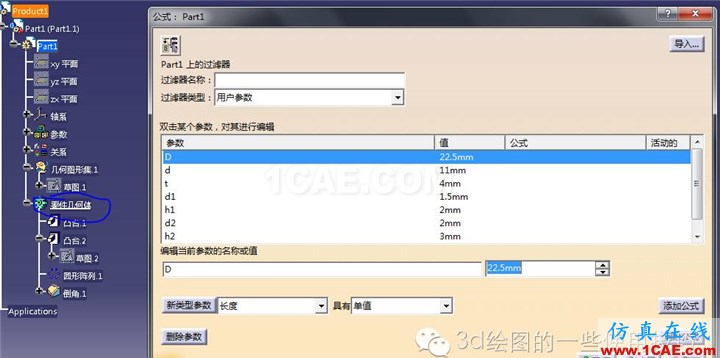

4.注意函數是在零件幾何體下,如果在PART1為工作對象,則沒有相關函數

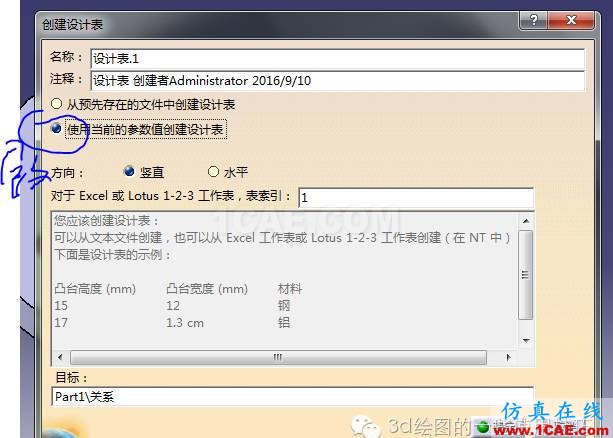

5.創建設計表,選擇使用當前的參數值創建設計表,

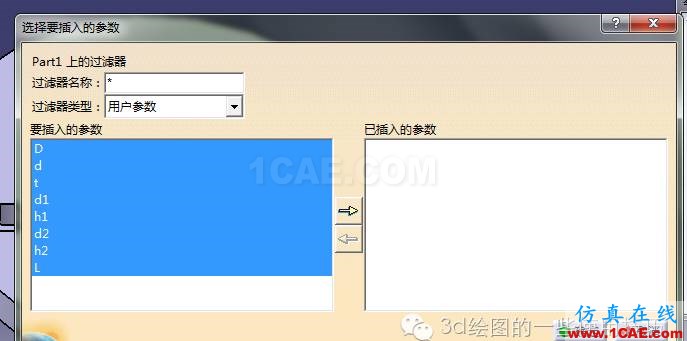

6.選擇要插入的函數值,

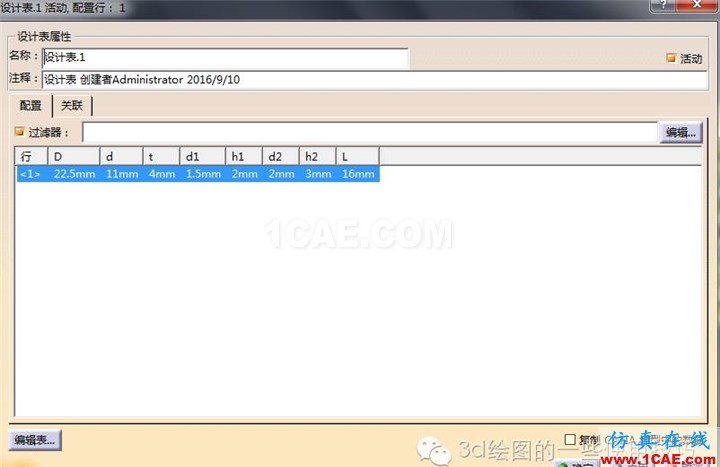

7.保存后出現下表

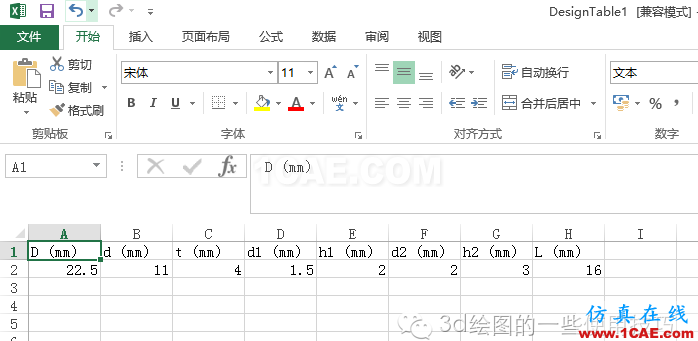

8.保存的是excel,打開excel表,可以對模型進行修改
比如將L=16mm改為l=18mm凹槽向外偏移了

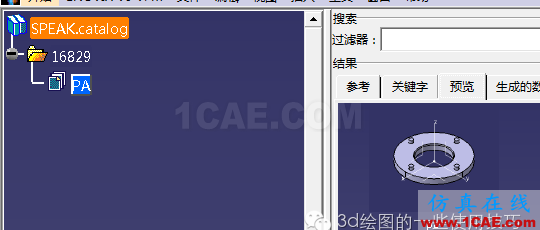

9.編輯目錄編輯器,將所繪制的PA,保存到目錄下
