CATIA教程丨工程圖（1）認識圖標

2016-11-11  by:CAE仿真在線  來源:互聯網

一:圖標功能介紹(基本概念、基本界面介紹)

CATIA V5的工程繪圖模塊(Drafting)由視圖(Views)、繪圖(Drawing)、尺寸(Dimensioning)、生成(Generation)、注釋(Annotations)、裝飾(Dress up)、幾何元素創立(Geometry creation)、幾何元素修改(Geometry modification)共8組菜單條組成。

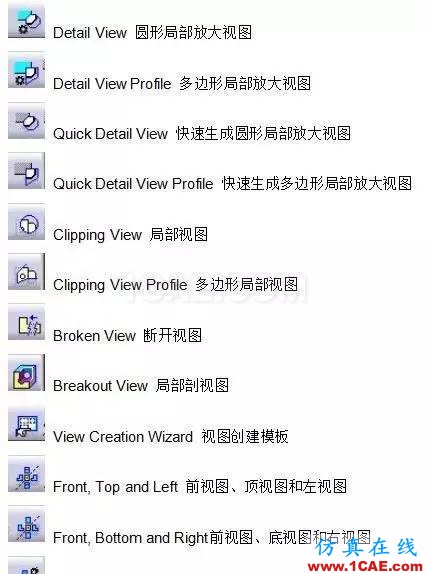

1.1 視圖(Views)圖標

視圖菜單條提供了多種視圖生成方式,可以方便的從三維模型生成各種二維視圖。

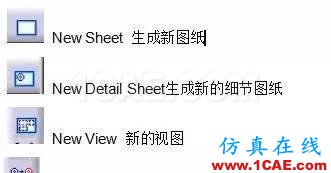

1.2 繪圖(Drawing)圖標

繪圖(Drawing)包括新圖紙的生成、定義新視圖等功能。

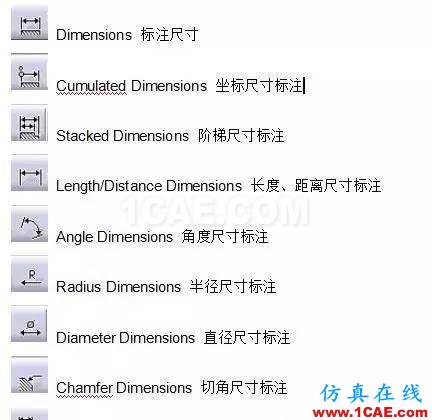

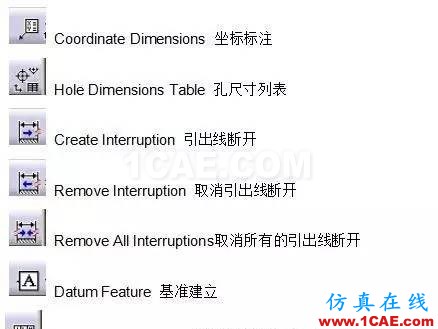

1.3 尺寸(Dimensioning)圖標

尺寸(Dimensioning)可以方便的標注幾何尺寸和公差、形位公差。

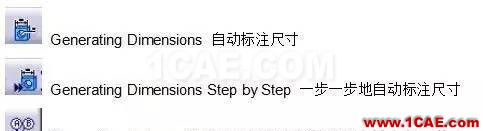

1.4 生成(Generation)圖標

生成(Generation)包括尺寸自動生成、裝配中零件標注、材料表的生成。

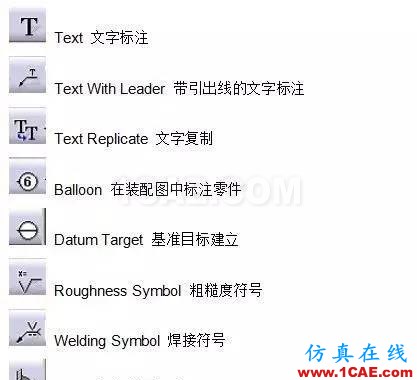

1.5 注釋(Annotations)圖標

      注釋(Annotations)包括文字注釋、粗糙度標注、焊接符號標注。

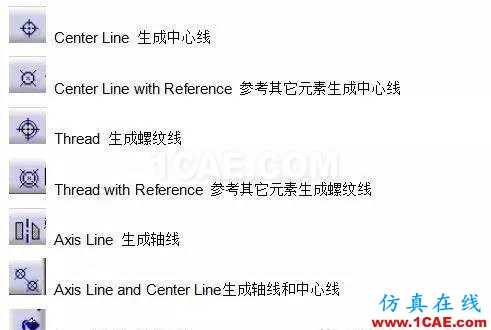

1.6 裝飾(Dress up)圖標

裝飾(Dress up)包括中心線、軸線、螺紋線和剖面線的生成

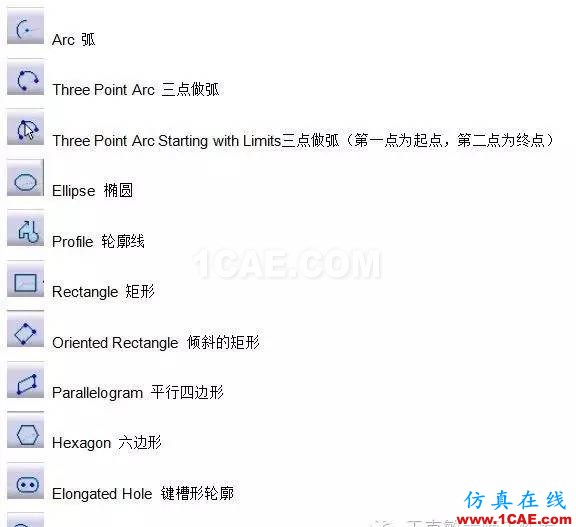

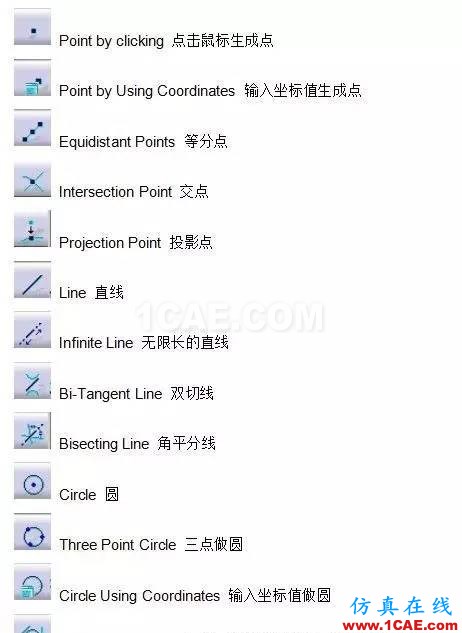

1.7 幾何元素創立(Geometry creation)圖標

  幾何元素創立(Geometry creation)包括點、直線、曲線、圓、橢圓和輪廓線的創立。

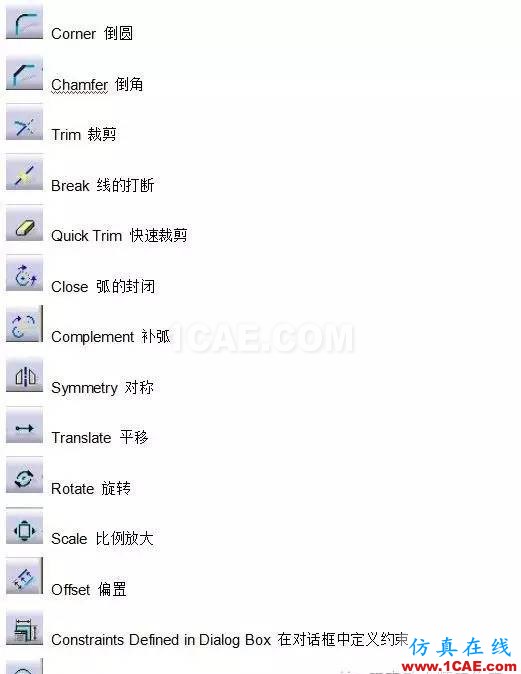

1.8 幾何元素修改(Geometry modification)圖標

幾何元素修改(Geometry modification)包括輪廓的倒角、切角、裁剪、移動和約束等。
