這篇文章還是講草圖,但其內容并不和好久之前那篇草圖的文章重復,因為接下來即將說到的,都是草圖里面一些不常用的命令和用法。廢話不多說,咱們直奔主題!

1.如下圖,我們想實現b=2*a這個關系,應該怎么做呢?↓

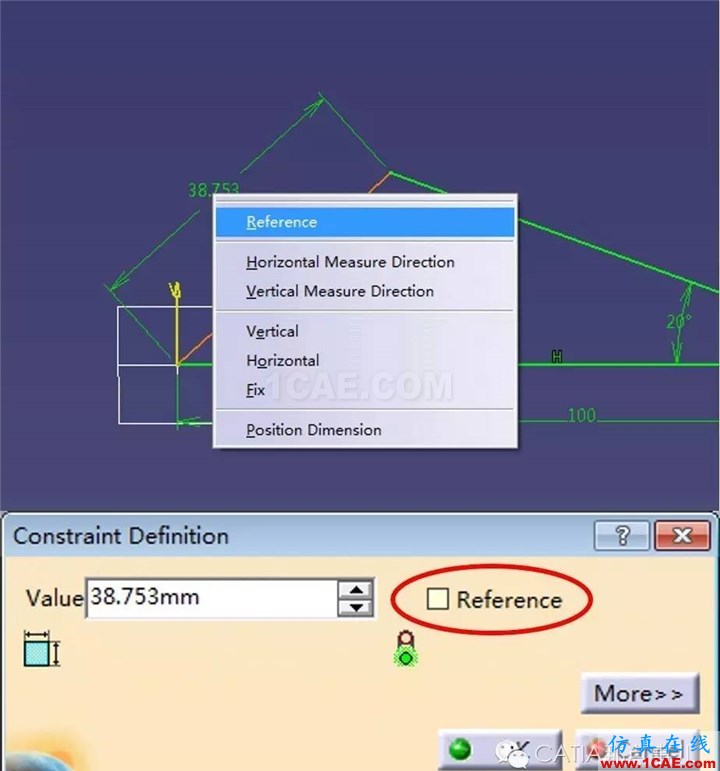

其實用草圖中的約束命令就可以實現。首先,我們先約束a的長度,但該尺寸為reference。可以再還沒點擊確定尺寸的時候右鍵,選擇reference;也可以約束后雙擊尺寸,勾選reference復選框)↓

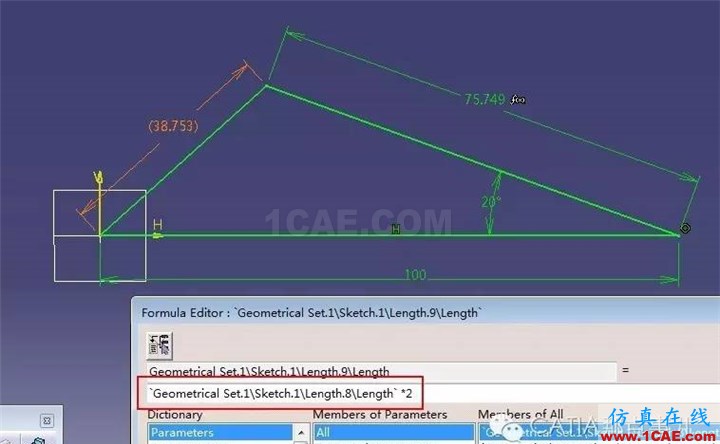

然后,再約束b的尺寸,在函數關系里寫上a的長度*2,就可以了。↓

其實,小編感覺,這其實就是CATIA本身的一個優化過程。說白了就是以某個精度不斷去改變a的值,直到二者符合我們設定的關系。所以我們是不是可以說:軟件計算的本質就是微分和積分的過程呢~~~

2.Spline

這個命令(中文好像翻譯成云形線?)

其實,在用Spline命令畫完曲線,我們可以通過調整各個控制點,來調整曲線的形狀,以使其更符合我們的要求。

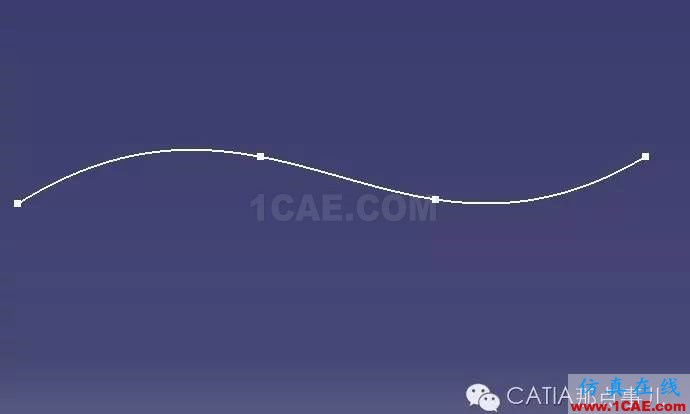

比如下圖的曲線就是由草圖中的spline命令繪制,它有4個控制點。↓

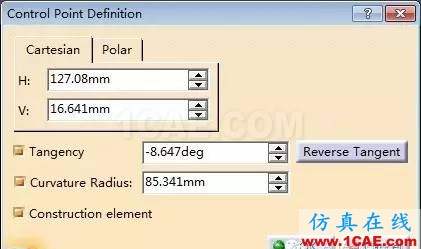

我們雙擊其中一個控制點,會出現下面的對話框。↓

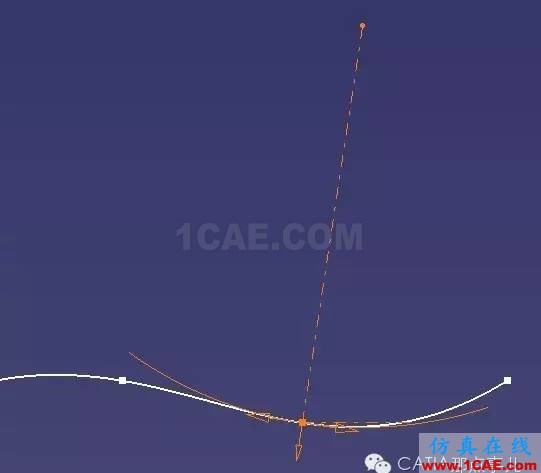

把Tangency和Curvature Radius的復選框都勾選,該點處就會在切線和徑向方向出現箭頭,拖動這兩個箭頭,就可以對該控制點處的形狀進行調整。↓

小編并不懂計算機圖形學,所以并不懂這種通過曲率方向和半徑的方式控制的曲線叫什么曲線,但好歹用過PS里的鋼筆,貌似并不是貝塞爾曲線吧。有懂的大神冒個泡,留個言,給兄弟們科普一下~

3.Animate Constraint

(怎么翻譯,動態尺寸?)

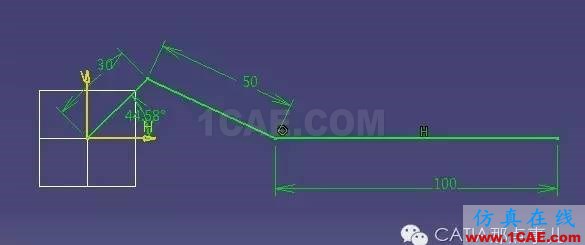

還是舉例子說吧!下面的草圖,可以理解成曲柄連桿機構抽象出來的骨架~↓

我們點Animate Constraint命令,然后選擇角度那個約束,會出現下面的對話框。↓

我們在First Value處寫0,Last Value處寫360,Number of steps寫100(用過DMU的應該明白這個Step的意思,比如你寫360,那么它每步就運動1°,如果寫720每步就動0.5°)然后Options里選第四個(循環播放),點擊向右的箭頭,你就可以看到一個草圖里的DMU運動仿真了!
