DMU KIN(運動機構仿真)的一些東西,前面的文章已經介紹過了。
我們在CATIA中做DMU運動機構的分析,目的之一就是想看看我這個機構在整個運動的行程中會占用多大空間,從而在設計周邊零件時能將空間預留出來。
因此,今天這篇文章,小編就和大家聊一下在DMU中如何生成包絡體。
所謂包絡體,說白了就是某個零件在運動過程中掃過的空間。
例如,我們現在已經有了如下的運動↓

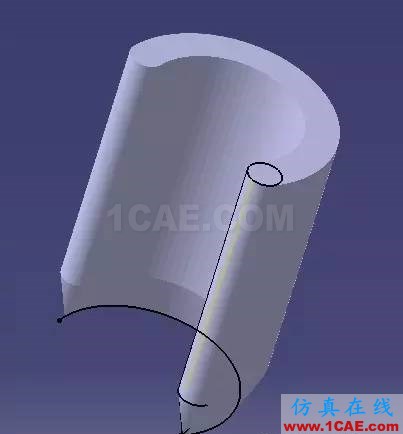

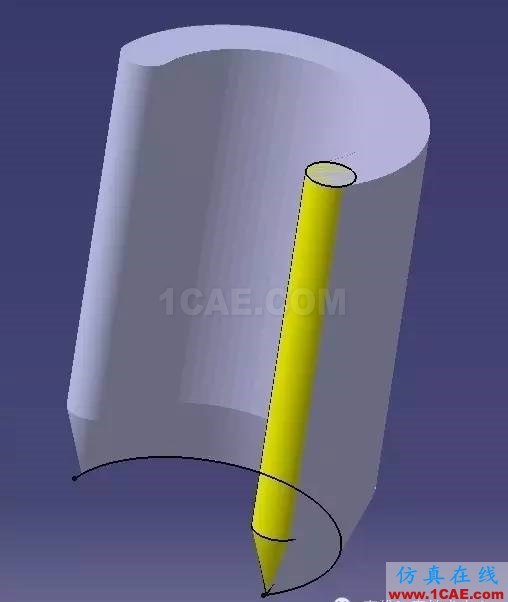

那么這支筆在運動過程中生成的包絡體(掃過的空間)就是下面這樣的↓
這種包絡體是怎么生成的呢?其實很簡單,且聽小編慢慢道來!
創建包絡體,我們用下面“Swept Volume”這個命令↓
要創建Swept Volume,需要先有Replay↓
而創建Replay,需要先有Simulation↓
要創建Simulation,我們先要有一個做好的運動機構?！?
所以,整個創建包絡體的流程大概如下:
運動機構的創建之前的文章已經說過,這里不再介紹。

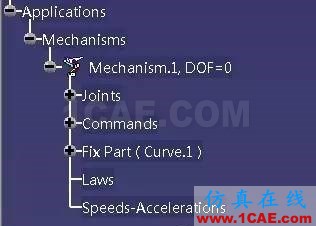

有了一個Mechanism之后,我們點擊下面的Simulation按鈕↓

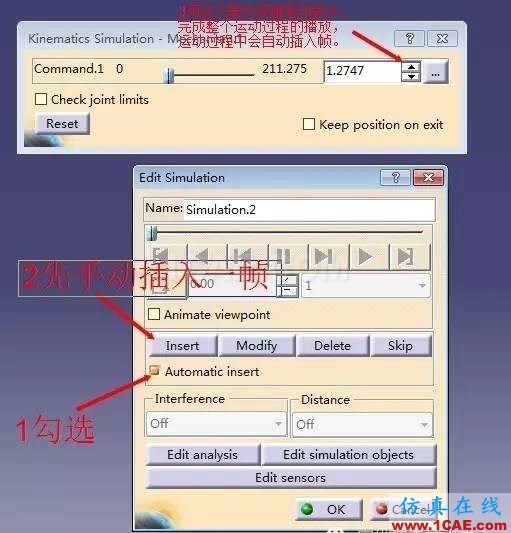

然后在彈出的窗口中,選擇要為哪個機構創建Simulation,點擊OK按鈕之后,會出來兩個窗口。
我們需要:
1.手動插入初始狀態的畫面作為第一幀
2.勾選自動插入幀的選項
3.手動控制驅動命令完成整個運動過程,即完成了Simulation的創建。
有了Simulation,我們就可以用下面的命令來創建Replay了!↓
最后,基于這個Replay,我們就可以創建包絡體了!點擊Swept Volume命令,彈出如下對話框↓

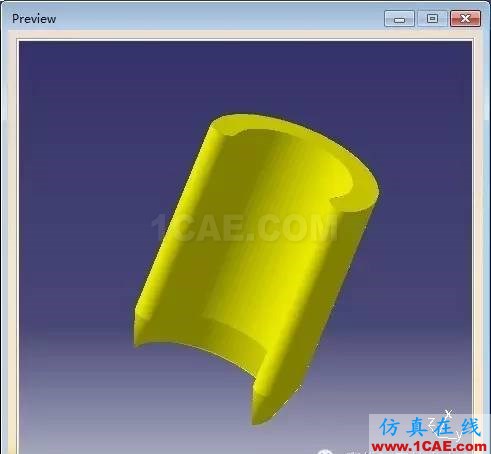

具體的子選項不做過多介紹,看名字基本就能知道是啥意思啦!點擊Prewiew預覽,就可以看到生成的包絡體結果了↓
確認結果合理之后,我們就可以關掉預覽窗口,然后點擊save按鈕保存生成的結果啦,小編一般會選擇生成cgr格式!
最后,將生成的cgr導入之前的裝配中,就可以用做周圍零件的設計參考啦!
好啦,本次分享的內容就到這里啦!
