【你不知道的CATIA】參數化建模在實際中的應用

2016-12-14  by:CAE仿真在線  來源:互聯網

在概念設計階段,我們會有很多奇思妙想,總想把我們想法用三維模型表達出來,亦或對所構思的三維模型進行修改、優化、改進。但是往往迫于時間和人員的壓力,不能把所有的想法都做成三維模型,只能忍痛割愛,精選出一兩個創意進行建模。

應用參數化建模,不僅可以很大程度上縮短建模時間,提高工作效率,還能為以后模型的修改,引用提供極大的便利。下面通過實際案例為大家介紹參數化建模在多方案概念設計中應用。

一、工程師討論得出需要基于以下模型分別更改筋的數量,薄壁的厚度,部分結構的形狀等,總共制定了18種方案。所以需要創建18個數據模型進行后續分析。

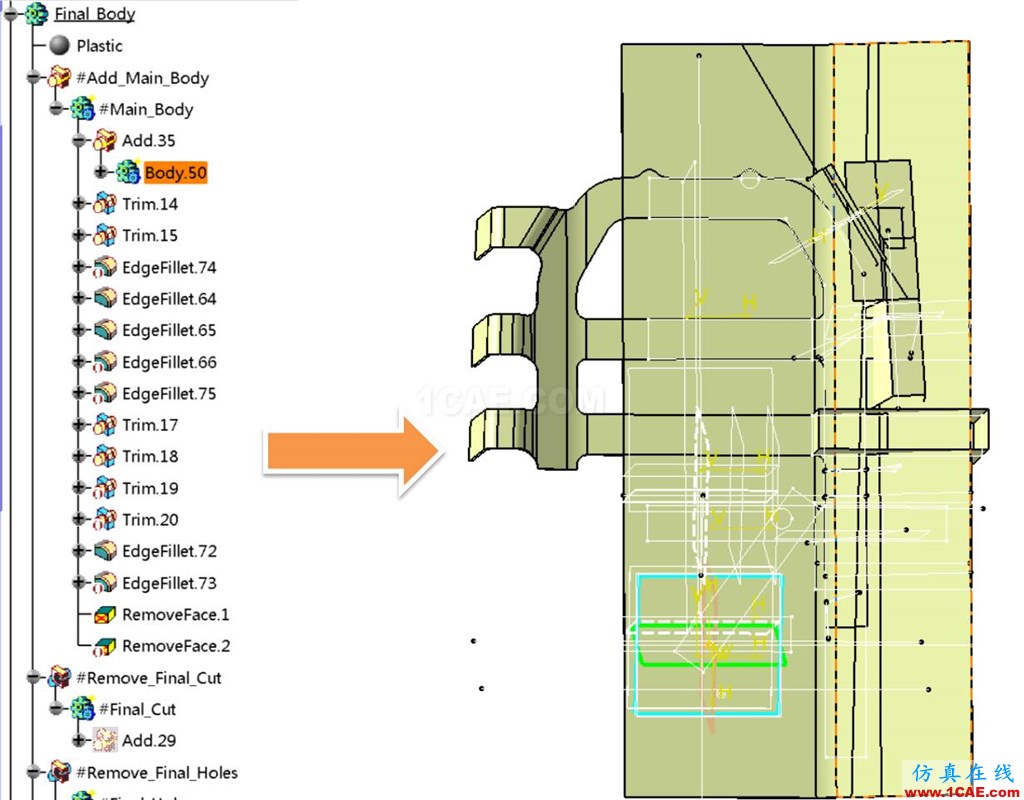

二、基于需求創建模型所有特征,這里主要應用布爾運算進行模型特征增減,修飾。要保證建模過程所有步驟都是可以調節的。無斷連接,非參數化元素出現。

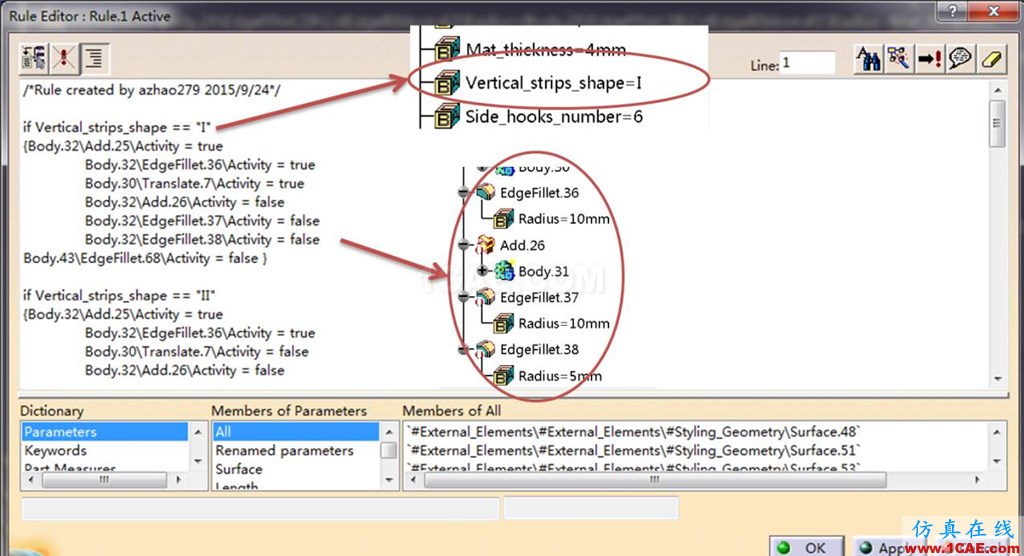

三、根據創建的歷史樹,應用KWA模塊的Rule命令編輯規則,部分命令如下圖所示。在這里大部分規則是控制結構樹上命令的激活與非激活狀態。名稱要與Parameters下創建的參數名稱要對應上。

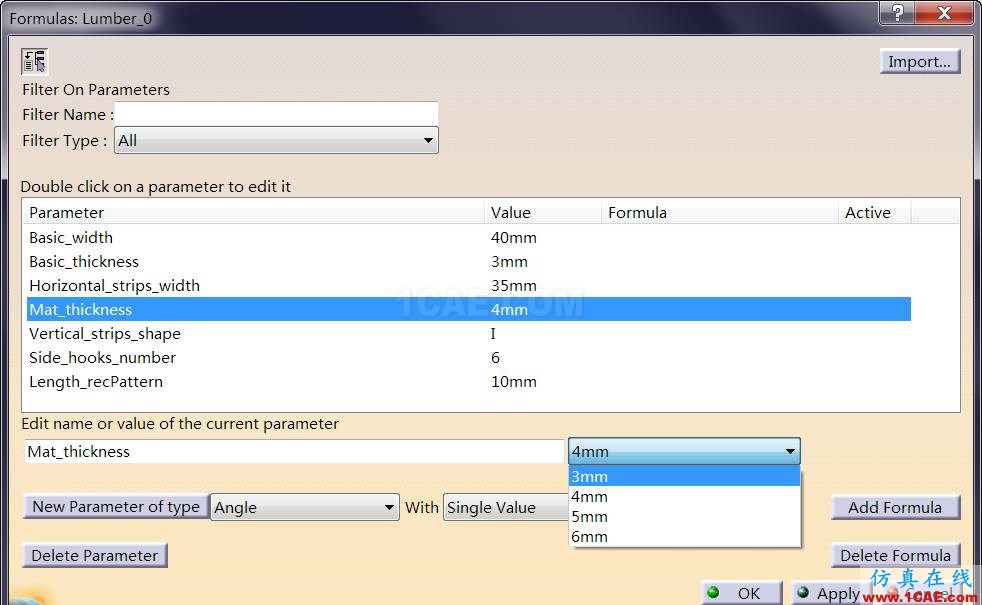

四、創建控制參數。點擊Formula命令,根據上述Rule編輯所要控制的參數。

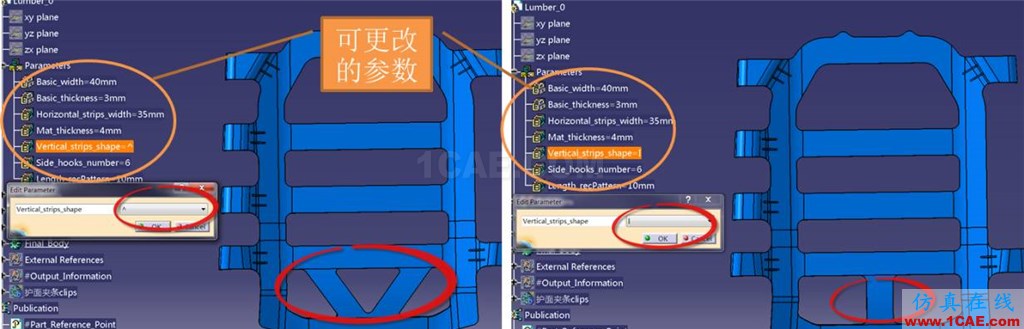

五、模型完成。我們可以選著Parameters下的參數改變模型的厚度,形狀等特征。如下圖所示(以上步驟可根據實際情況進行順序上的調整)。

通過上述操作,我們在一個模型中,選擇不同的參數設置,就能完成18種方案的建模表達。
