1. Maxwell相關
1.1.建模問題
1.1.1.如何快速調整視圖?
問題描述:旋轉坐標軸操作后,回不到原來的視圖
解決辦法:有兩個辦法
★ 方法一
2 點擊菜單View>ModifyAttributes>Orientation List

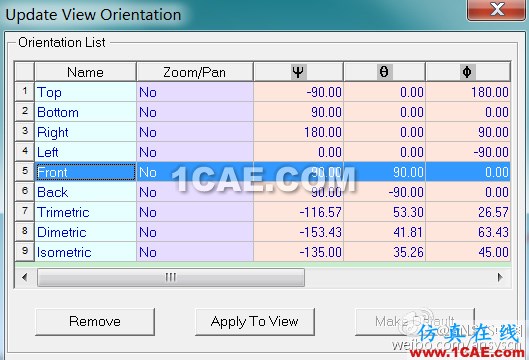

2 在彈出的Update View Orientation窗口中,雙擊選擇需要的視圖
選擇視圖
★ 方法二
2 點擊菜單View>Rotate>RotateModel Center,或者點擊工具欄上的旋轉圖標
2 雙擊x、y、z軸,以調整相應的正視圖、測試圖或俯視圖
1.1.2.Maxwell如何實現多方向充磁?

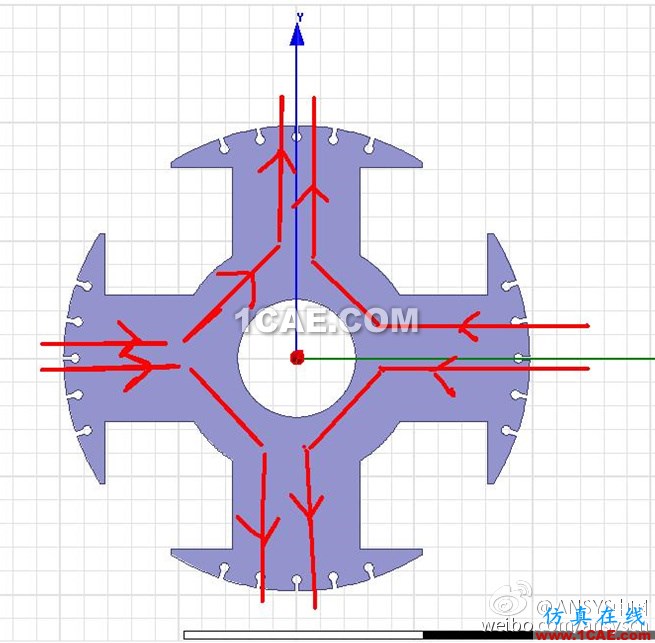

問題描述:圖中為電勵磁同步電機轉子沖片示意圖,紅線代表充磁方向,其中額部沿圓周方向充磁,磁極部分為圖示方向充磁。
解決方法

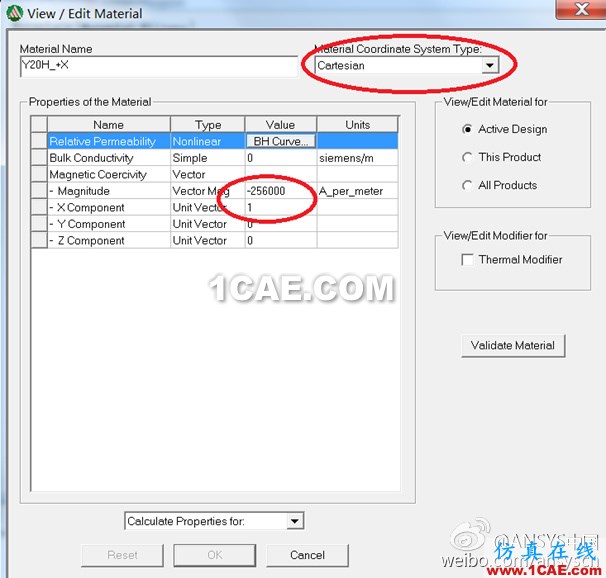

要統一定義充磁方向有難度,在邏輯上把轉子沖片分為8個部分(以類似的例子示例),不同部分賦予的材料名稱相同,但是充磁方向定義不同(以兩個不同的充磁方向為例)。

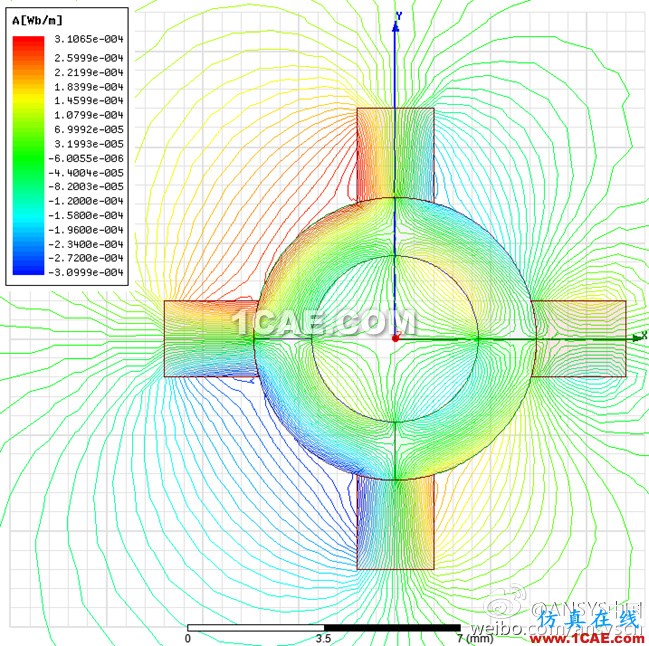

最終得到需要的充磁結果

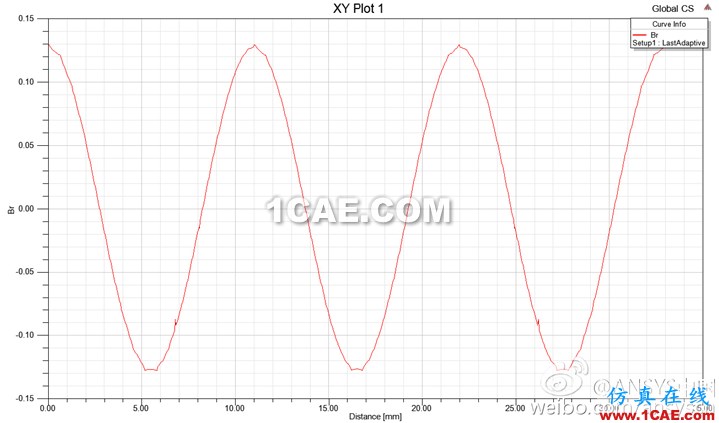

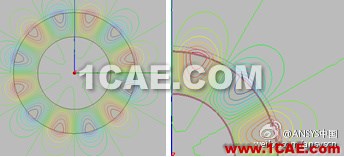

1.1.3.如何設置Halbach充磁方式?

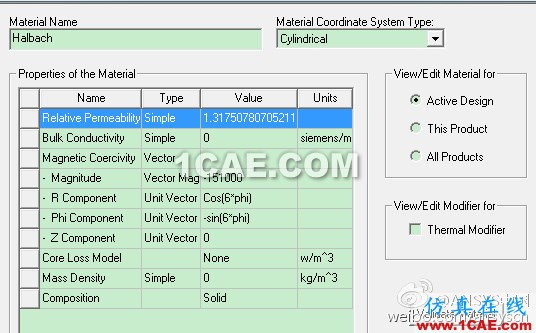

打開永磁體材料編輯創建窗口
★ 修改坐標系為Cylindrical,如1所示
★ 修改材料屬性,如2所示,此處p為極對數
2 Unit Vector R: COS(p*PHI)
2 Unit Vector Phi: -SIN(p*PHI)
1.1.4.如何對磁滯材料建模?
方法一

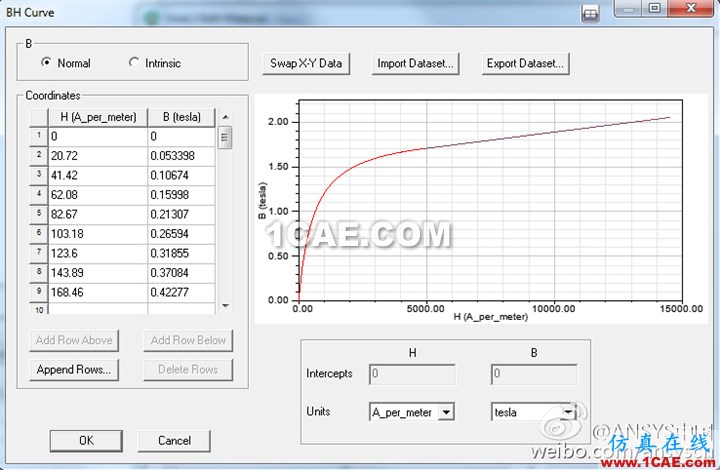

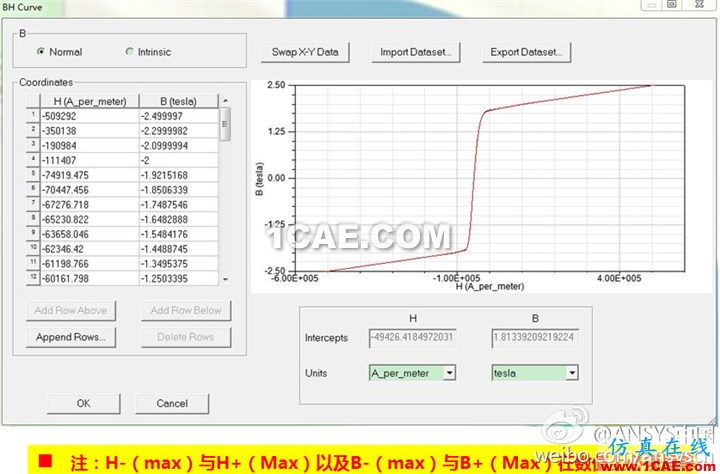

★ 步驟一:輸入材料的起始磁化曲線

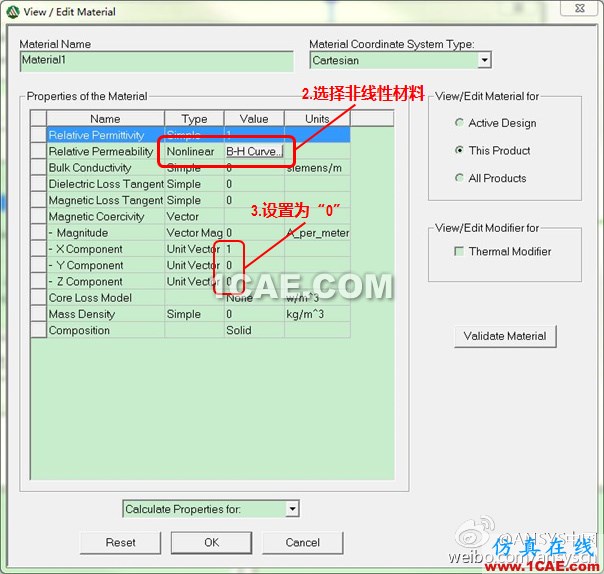

★ 步驟二:設置材料磁化屬性
★ 步驟三:添加材料的磁化曲線
方法二
★ 步驟二:輸入模型的初始退磁曲線
★ 步驟三:添加模型的退磁曲線
1.1.5.如何Maxwell中把自定義材料生成庫文件?
Maxwell中可以自定義材料,并生成庫文件后可以供其它用戶使用。

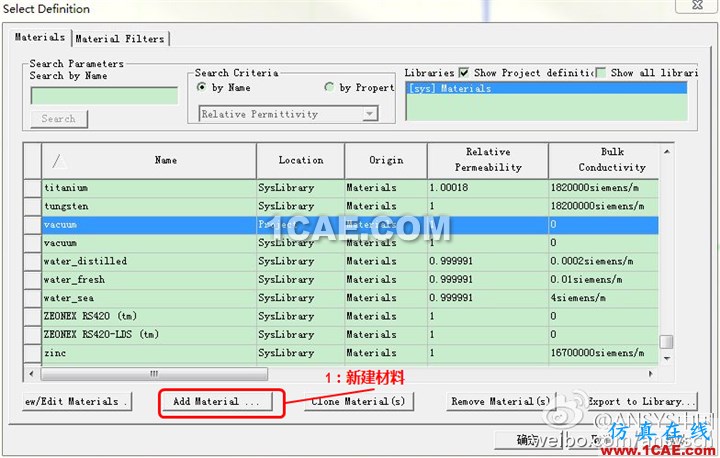

打開Maxwell界面,點擊菜單Tools>Edit Configured Libraries>Materials,再點擊選項Add Material

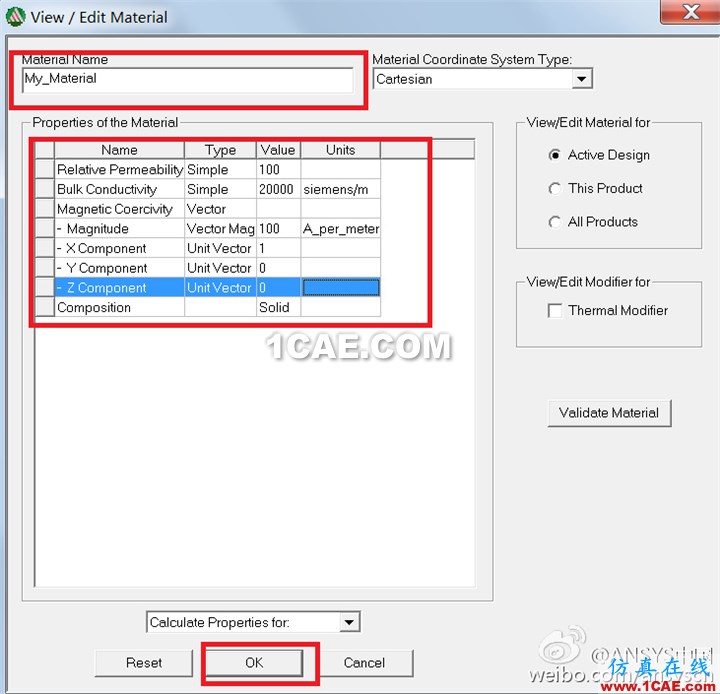

填寫自定義材料名字,并輸入材料參數,點擊ok
