TASK
計算多種結構形式的制動器在各電壓條件下的電磁力,驗證所設計的線圈能否滿足所要求的性能參數,同時為可能的結構改進設計提供支持?jǐn)?shù)據。
SOLUTION
主要技術挑戰
-
多線圈結構,且需考慮材料的非線性導磁特性,計算工作量大;
-
需要考慮在不同間隙、不同線圈數量、不同電壓下的多種組合狀態,建模和分析過程都非常繁瑣。
解決方案
-
利用ANSYSSpaceClaim進行模型簡化,只保留對磁場特性有明顯影響的區域;
-
基于ANSYS Workbench環境進行參數化模型修改,主要參數包括氣隙距離和電壓;
-
對四線圈、六線圈、八線圈模型進行對比分析,計算了這些模型在多個間隙條件下,在整個工作電壓范圍內的電磁力變化特性。
結論
-
得到每個特定狀態下,制動器電磁力隨電壓的變化曲線;
-
獲得了吸合電壓和脫離電壓隨線圈數量的變化情況、在最高電壓時電磁力隨線圈數量的變化情況、飽和點電壓隨線圈數量的變化情況等。
Customer Benefit
-
基于多種狀態的組合分析結果,優化最佳的設計參數,使得制動器電磁力特性既滿足工作要求,又同時降低線圈功率,減小發熱帶來的潛在問題,降低能耗。

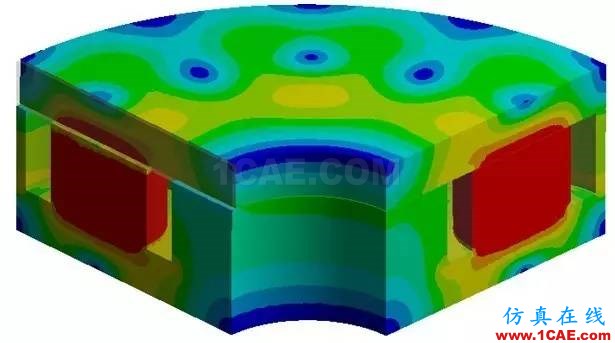

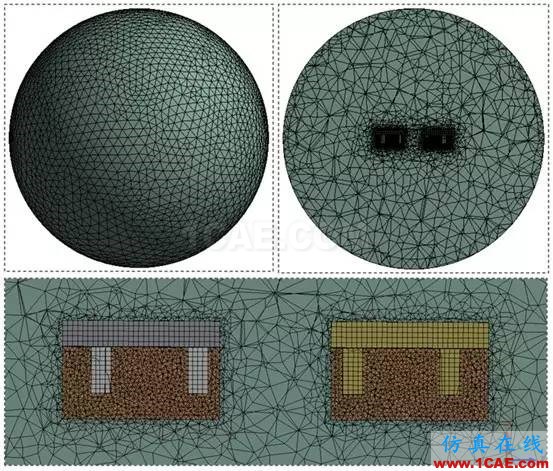

制動器幾何和網格模型

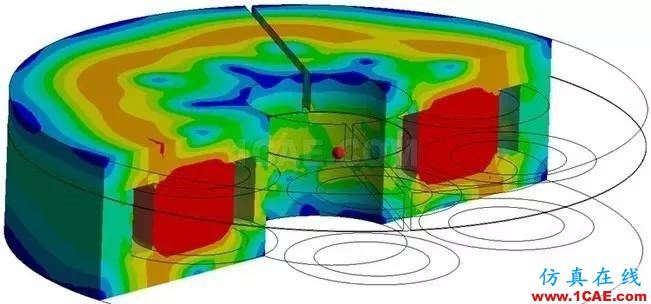

多個工況下的分析結果
