周末了,睡前小胖和大家小談一下,不多說。大家還是要多陪陪家人,享受生活。工作是老板的,家人是自己的。讓加班見鬼去吧。

上次我們說過ABAQUS的一些收斂控制經驗,其實寫得很糙,都是我即興發揮,想到哪現找的例子。上次我們提到了MSG文件,小胖也強調了這個文件的重要性。一般情況下,ABAQUS計算過程中的信息都會輸出到這個文件,所以大家也要去這個文件中找計算失敗的原因。先看下結構

這是最初始的信息。前邊幾行應該都看得懂吧,有分析步類型等。還有收斂標準,convergence tolerance下邊。這些基本都可以在CAE中進行修改,也可用在inp中用*control命令調整。不過小胖奉勸各位還是不要動這些默認參數了。

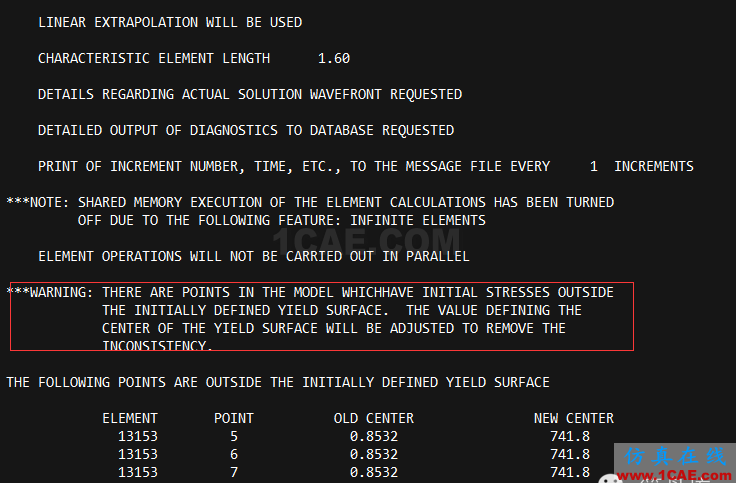

接著往下看。有時候用含有cap屈服面的本構模型時,可能會碰到這個warning。暫時不用擔心吧,先看看計算結果,如果偏差太大,就需要修正你的初始地應力,或者材料參數。比如修正劍橋模型中,修正e1。

繼續。下邊那張圖說明了一個問題——計算還沒有開始真正迭代,就已經報錯出現了9576個塑性不收斂點。這時各位寶寶就應該回去找模型的錯誤,一是單位量綱,而是材料參數,三是荷載大小,四是初始地應力。另外,這些點都可以在后處理Tools-Diagnostics中高亮顯示,可以幫助各位更有針對性地修改模型。

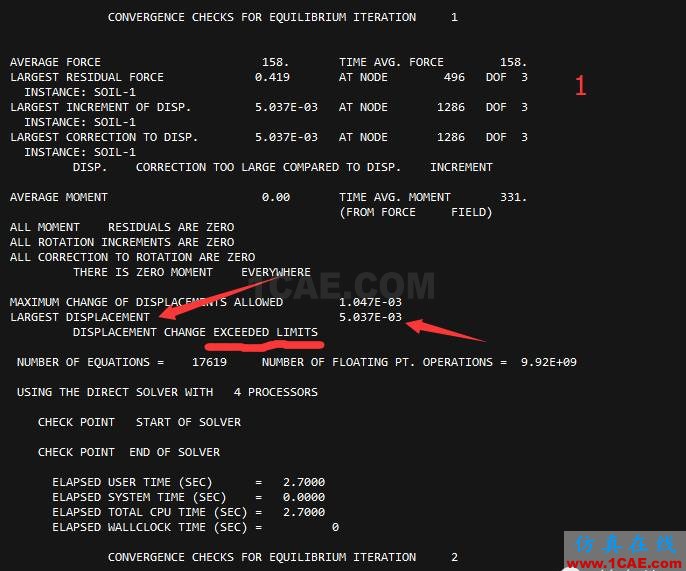

我們換一個計算成功的。下邊這個圖中顯示的是迭代一步以后的信息。標識1的地方初學寶寶基本可以無視。如果想知道具體含義,幫助文件里都有說明。小胖要說的是底部的largest displacement等。由于這是一個geostatic分析步,如果你在分析步中選擇了automatic并設置了位移容差,那么程序基本就是根據圖中這個值來判斷這一迭代步是否達到要求,如果沒有,就像圖中的exceeded limits,那么程序就會進行下一次迭代。一般static、geostatic和soils分析步,默認都是采用Newton-Raphson方法求解非線性方程組。

基本上標準的MSG文件也就這個結構。CAE中monitor中的message選項卡就是這個文件。經常會碰到計算過程中CAE界面卡死的情況。各位寶寶可以通過inp提交計算任務,在command中采用如下命令:

abaqus job=xxx input=xxx.inp cpus=x scratch=xxx user=xxx

這個命令在linux和windows下都是一樣的。這樣,寶寶們可以在.sta文件下查看計算任務的進度,在msg文件里查看錯誤警告等計算信息。linux下可以用命令“tail -f xxx.sta”實現在當前terminal中對計算進程的監控,在windows下可以用ultraedit等高級點的編譯器監控這些文件的改動。windows下還可以安裝tail命令,安裝后就可以通過上邊那個tail命令進行計算文件的即時監控了,裝逼利器呢。

說多了,希望各位不要做噩夢。哇哈哈。

(完)
