對于實體網格,我們往往采用軟件默認方式直接查看模型的應力應變等結果,一般情況下我們也會用同樣的方式去查看殼模型的分析結果,然而直接這樣查看殼模型的分析結果是不全面的。下面我們簡單看一下查看殼結果時可能被忽略的兩個問題。
1、眾所周知,殼單元有上下面之分,當我們在做殼接觸時ABAQUS軟件會提示我們選擇哪個方向作為接觸面。在查看殼模型結果時,ABAQUS軟件默認顯示的是SNEG面,也就是Bottom面,于之對應的是SPOS面(TOP面)。對于很薄的殼來說,TOP面與BOTTOM面結果幾乎沒有差異,但對于厚殼,有時同一位置的TOP面與BOTTOM面結果差異可能會較為明顯。我們先看一下如何在ABAQUS中查看殼的TOP面結果,如下圖1所示:
圖1結果顯示設置
在ABAQUS的Visualization模塊下打開一個殼模型的ODB文件,點擊菜單欄Result,下拉框中選擇SectionPoints…,彈出Section Points對話框,Activelocations:位置處選擇Top,單擊OK。

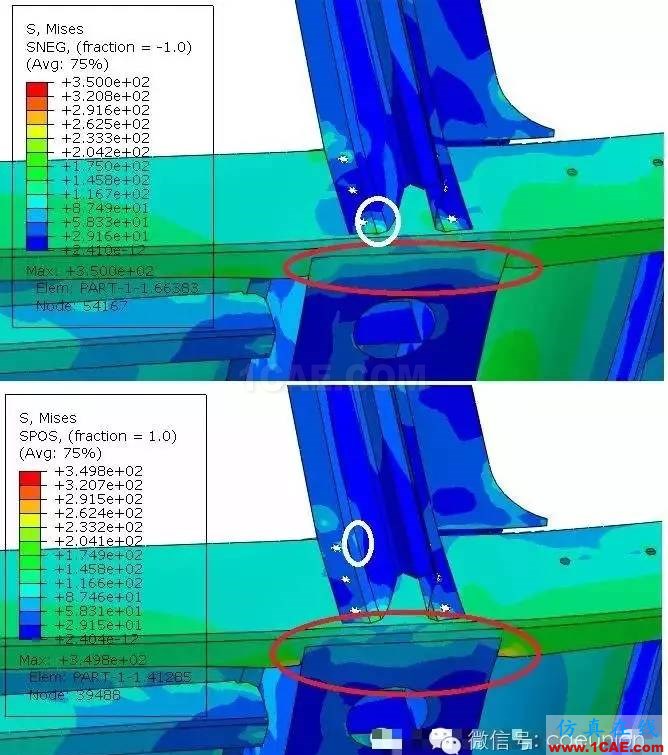

下圖2是一鐵路貨車車體模型局部的TOP面與BOTTOM面應力云圖結果對比,我們可以看出,BOTTOM面與TOP面應力云圖分布差異較大,因些在查看復雜殼模型結果時一定要注意同時查看BOTTOM面與TOP面結果。
圖2 BOTTOM面與TOP面應力云圖結果對比

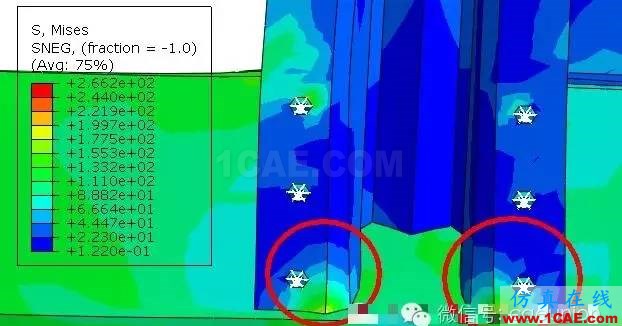

2、如上圖2白色的圈內我們可以看到應力云圖不連續的情況,為什么會出現這種情況?從下圖3中可以清晰看出云圖不連續的問題發生在殼的折線上,原來ABAQUS默認對于連續的殼單元之間的角度小于20度時認為它是一個連續面,大于20度時認為它是一個折面,在折面的折線處查看應力結果時是不進行節點平均計算的,因此會出現這種不連續的問題。
圖3 不連續應力云圖
如何消除這種不連續,具體操作如下:

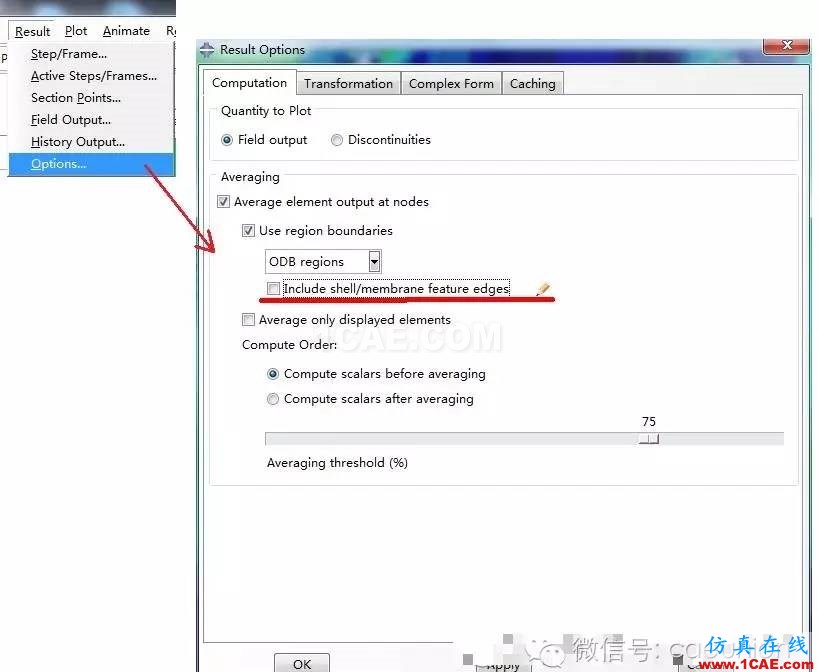

點擊菜單欄Result,彈出下拉菜單中選擇Options,彈出Result Options對話框,去除Include shell/membranefeature edges前面的對勾,點擊OK。如下圖4。
圖4 消除不連續設置

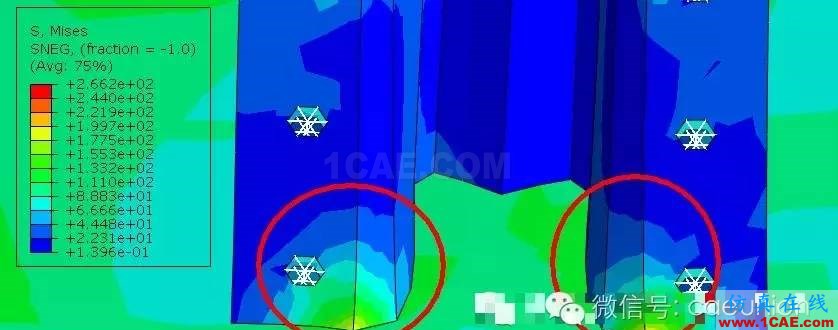

結果如下圖5所示。
圖5 連續的應力云圖結果
