一、概述
復合材料層合板具有輕質,高的比強度以及良好的可設計性等優點,越來越廣泛地應用于航空航天等工程領域中。因此,復合材料層合板也廣泛應用與仿真研究中,由于層合板各層材料方向不同,這也給仿真建模提出了挑戰。下面就給大家簡單介紹一下ABAQUS中兩種簡單的復合材料層合板建模方法。
二、復合材料層合板建模方法
ABAQUS中可以采用兩種方法進行復合材料層合板建模:
-
Property module:Create section法
在這之前要先定義材料方向,操作如下:
Property module: Tools:Datum: Type: CSYS(定義局部坐標系)
Property module: Assign:MaterialOrientation(定義材料方向(section方向))
Property module: Tools:Query:materialsOrientation(查看材料方向)
-

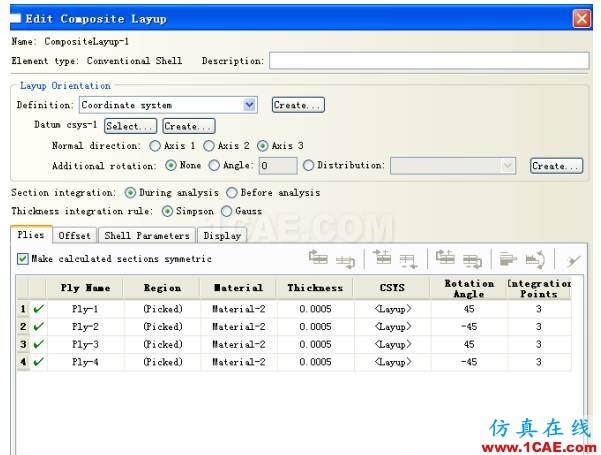

Property module: Create Composite Layup法
在這之前也需要先建立局部坐標系也可以用默認坐標系。
查看鋪層情況:
Property orVisualization module:Query:Ply stack plot
