Abaqus仿真drill（鉆孔）過程

2017-03-01  by:CAE仿真在線  來源:互聯網

作者:技術鄰專家victor007

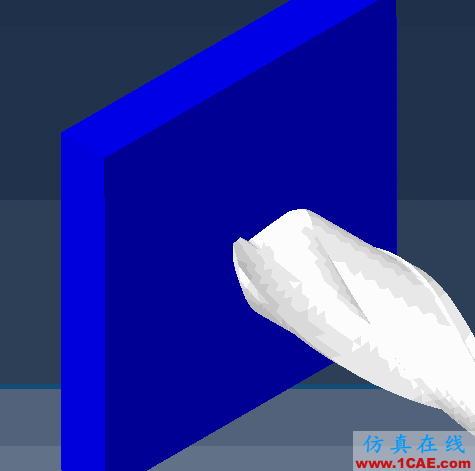

動畫:

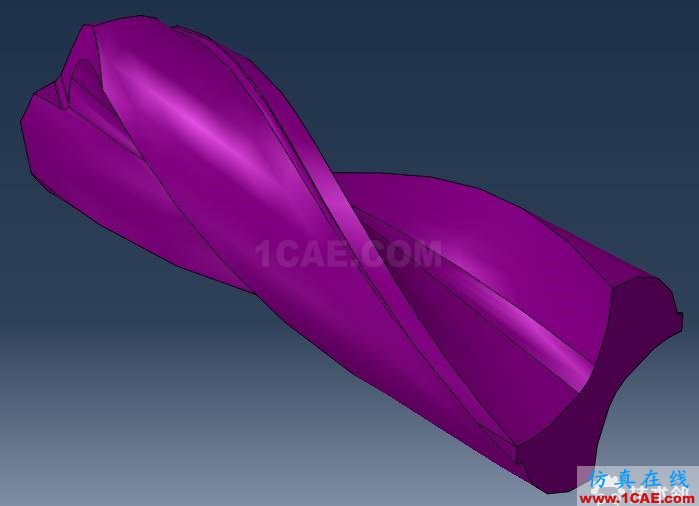

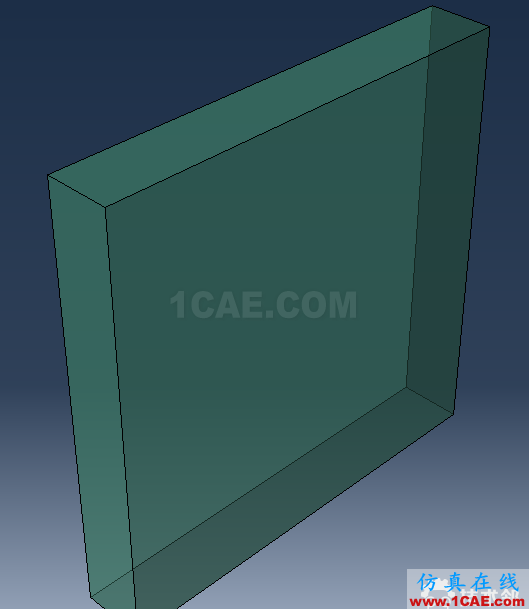

Part模塊創建Target,并創建幾何集,然后導入Drill的幾何模型

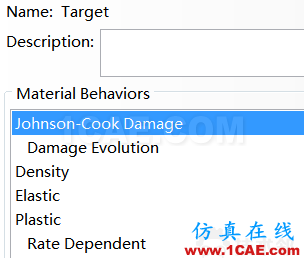

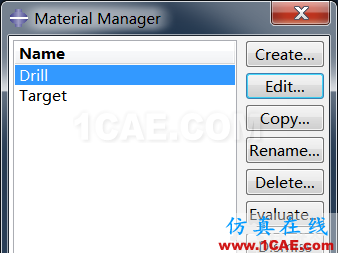

Property模塊創建材料并分別賦予兩個part

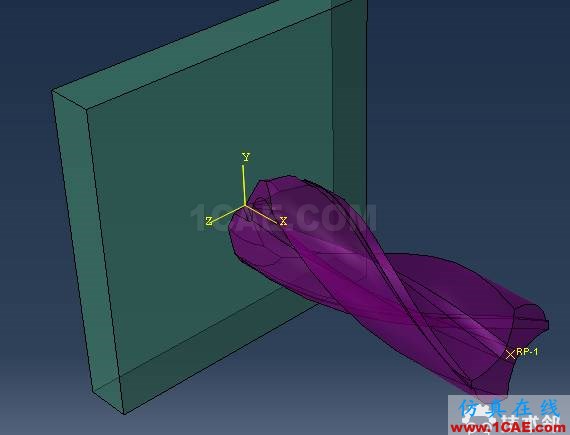

Assembly模塊裝配后如圖

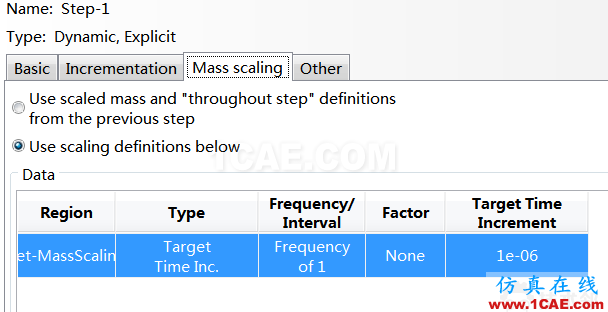

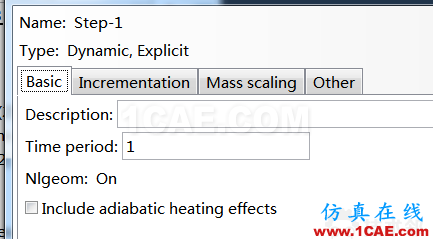

Step模塊創建分析步,并使用質量縮放

Interaction模塊,使用接觸對的算法

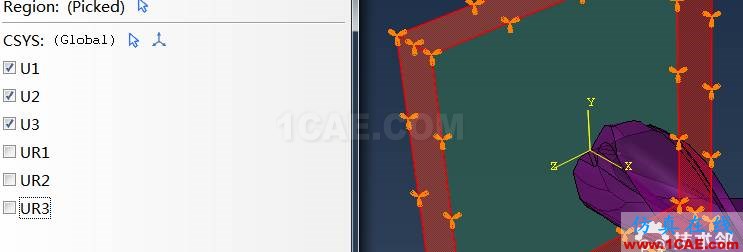

Load模塊固定四個面

并使用速度控制

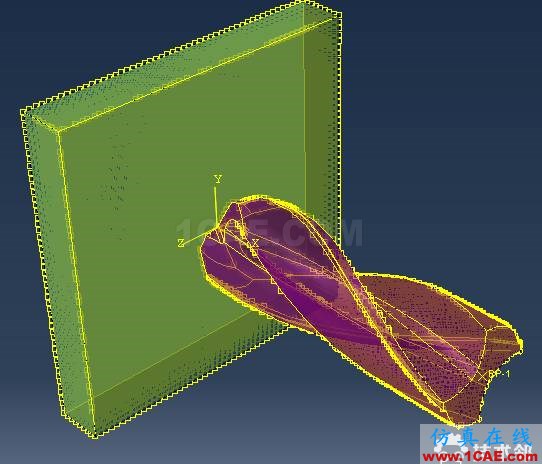

Mesh模塊

Job模塊提交計算

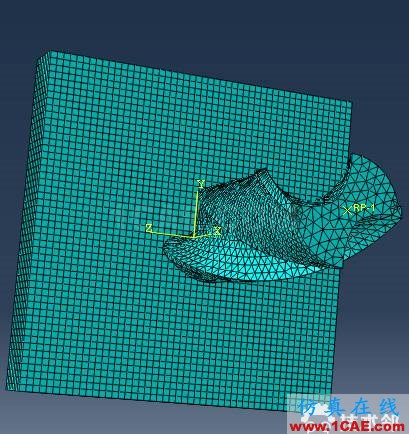

完成之后云圖如圖所示:

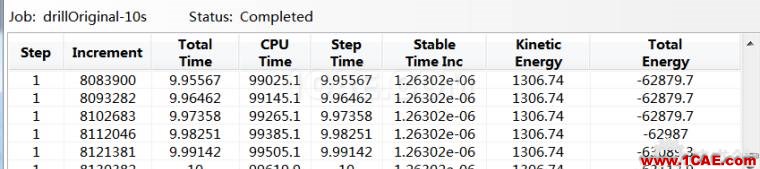

分析步分別設置了0.1s,1s和10s

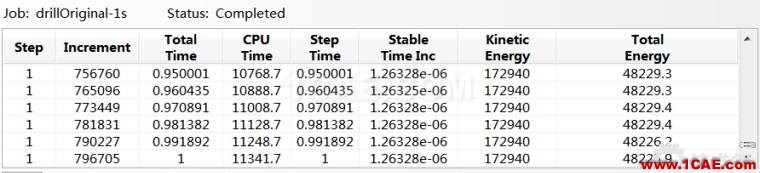

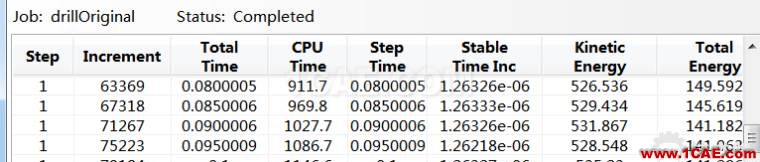

對比結果如下:

該案例對應視頻課程,到【技術鄰學院】搜索“Abaqus仿真Drill過程”
