彈塑性分析沒那么復雜

2017-03-19  by:CAE仿真在線  來源:互聯網

“三水準抗震設防,兩階段抗震設計”是我國現階段的基本抗震設計思想。對建筑結構進行罕遇地震作用下的彈塑性階段變形驗算即與“大震不倒”的第三水準設防目標相對應。相比于彈性分析,彈塑性分析經常讓工程師摸不著頭腦。其實不然,掌握了幾個概念后,彈塑性分析也就沒那么復雜了。

彈性與彈塑性

彈塑性分析與彈性分析的區別主要在三個方面:計算模型、材料本構、計算方式。

彈塑性計算模型
彈塑性分析計算模型采用鋼筋(型鋼)+混凝土的組合模型,考慮鋼筋與混凝土材料的共同作用對結構性能的影響。材料本構關系為非線性本構,不僅考慮材料的彈性模量,還考慮材料的屈服、強化、損傷、破壞等特性。彈塑性動力時程分析采用顯示或隱式積分方式計算。

彈塑性分析模型

單元損傷模型

地震加載條件
彈塑性動力時程分析采用地震波加載,一般超限審查中采用雙向或三向地震波加載,主方向地震波峰值一般根據《高規》表4.3.5設定,主方向為水平方向的工況三個方向地震動比值一般為1:0.85:0.65(一般以X或Y向為主方向,特殊情況下還需增加斜交方向工況)。對于特殊結構還需進行豎向地震為主工況分析,三向比例一般為0.4:0.4:1。

SAUSAGE軟件中地震參數設置

彈塑性分析軟件
目前常用的彈塑性分析軟件主要有:ABAQUS、Perform-3D、SAUSAGE、ETABS、Midas、EPDA、GSNAP等。各種軟件分析模型及分析方法均有所差別,如下表:

分析結果評價

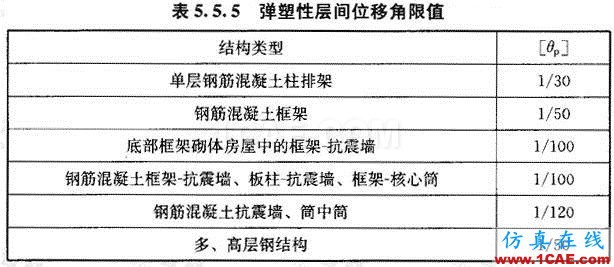

彈塑性分析結果主要包括結構整體性能和構件性能兩部分。結構整體性能包括結構彈塑性耗能機制、層間位移角、頂點位移時程、結構層剪力、基底剪力時程等。結構最大層間位移角一般需滿足《抗規》表5.5.5的規定,結構彈塑性基底剪力一般為小震計算結果的3~6倍。

構件性能

構件性能主要包括結構各種構件混凝土損傷情況、鋼筋和鋼材塑性應變情況以及特殊構件變形情況等。以此判斷結構是否滿足結構性能設計要求。構件的損壞主要以混凝土的受壓、受拉損傷因子及鋼材(鋼筋)的塑性應變程度作為評定標準,并與《高規》表3.11.2中構件的損壞程度對應。

結構損傷(SAUSAGE案例)

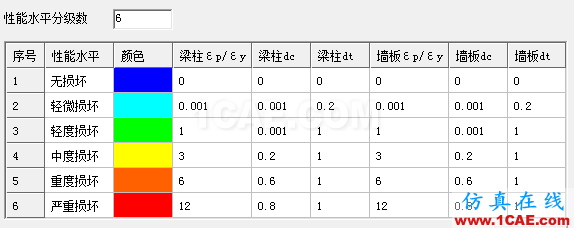

損傷性能級別

結語
總的來說,在理論上,彈塑性分析復雜程度遠遠大于彈性分析。但隨著軟件技術的進步以及實踐經驗的積累,彈塑性分析的應用技術壁壘已經大大縮小,使用也更加便捷快速,結構工程師在一定的理論基礎上,選用合適的分析軟件,彈塑性分析也沒有那么復雜!
