搜索HFSS端口詳解:Lumped Port和Wave Port的區別
2016-10-13 by:CAE仿真在線 來源:互聯網
概述:
上兩周我們已經介紹了一下Lumped Port和Wave Port的使用,本周我們針對前兩周的內容做個對比和小結。
1.Lumped Port是內部端口,Wave Port是外部端口:
Lumped Port相當于用測試系統如探針給傳輸線加激勵,Wave Port相當于用傳輸線給傳輸線加激勵;因此Lumped Port需要指定端口阻抗,Wave Port自動求解端口阻抗。此外,Wave Port加上“conductive cap”可以當內部端口用。
2.Lumped Port的激勵是電流和電壓,Wave Port的激勵是電磁波:
Lumped Port只能用于TEM模式或準TEM模式,不能進行Deembeding;Wave Port沒有這些限制。

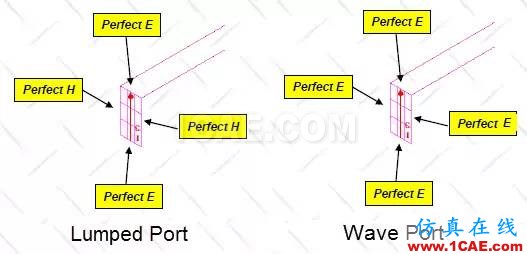

3.Lumped Port和Wave Port的外表面的邊界定義有差別:
Lumped Port的兩側面區域為Profect H,其他面為Profect E;Wave Port的所有外表面均為Profect E。
4.Lumped Port和Wave Port的尺寸要求有差異:

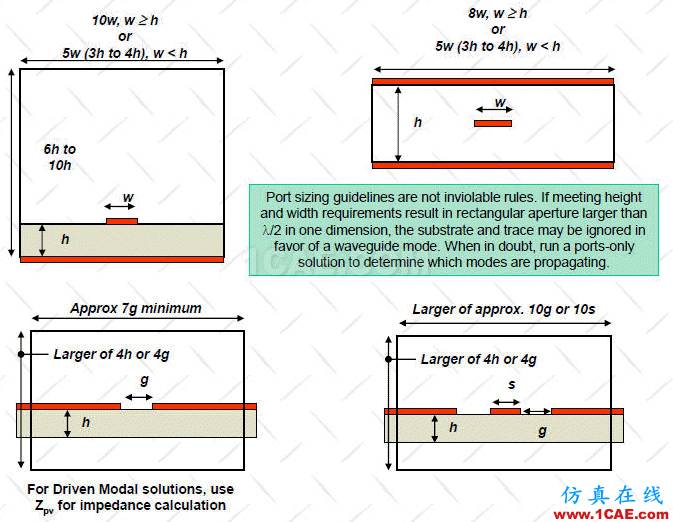

(1)Wave port所在的截面一定要均勻。Wave Port的尺寸要求如下:

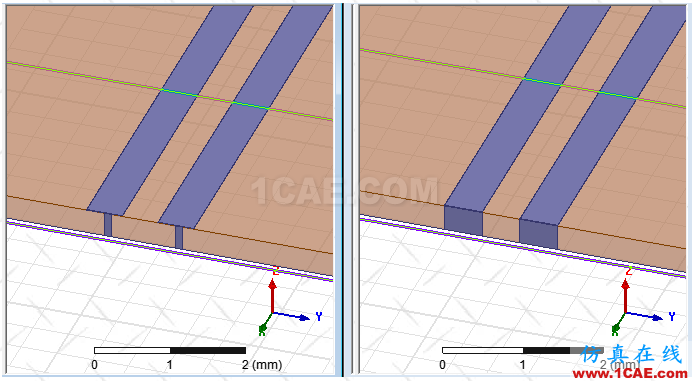

(2)Lumped Port的寬度要與傳輸線等寬,長度小于λ/100,Lumped Port的尺寸如下圖:
上圖中左邊的Lumped Port太細,本身會引入比較大的寄生RL效應,并且此時的電壓饋入點沒有覆蓋整個走線。
5.Lumped Port可以模擬RLC的寄生效應,Wave Port不行:

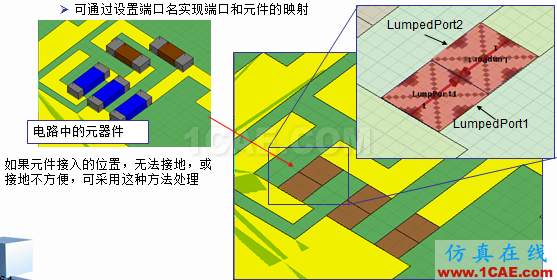

Lumped Port模擬RLC的寄生效應的情況如下圖:
6.Lumped Port必須定義積分線,Wave Port只有特定情況才需要:
Wave Port需要定義積分線的情況如下圖:
以上是Wave Port和Lumped port的一些主要區別,其他還有一些小的方面就不一一列舉了,大家感興趣的可以自己去查閱相關資料。
