基站天線的三階互調在系統運行中占有重要的地位,不僅影響通信信號的質量,而且也是各天線企業研發水平的重要表現,下面就這一問題做簡要分析:

一、內在因素

基站天線種類繁多,不同型號和不同類型天線其結構也較為復雜。特別是一體化美化天線,因為應用環境的不同而衍生出了各種美化外罩。由于外罩形狀的限制,設計難度比常規天線要大很多。縱觀整個天線行業美化天線的互調指標一般都比常規天線差,這也是現有的技術水平所決定的。詳細的就不再敘述,下面就對天線指標影響較大的幾個地方分析一下。

1、電纜組件的影響

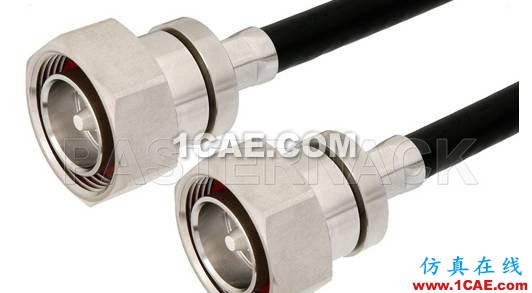

目前基站天線普遍采用的是DIN7/16電纜組件,在采購饋線組件時一定要保證交調指標合格,這是影響互調的入口環節,饋線組件過不了互調,就無法判斷后面的影響因素了。電纜組件自身影響互調主要在DIN頭的自身材料性質和電纜與DIN頭連接工藝上,工藝控制好的互調指標就好,且穩定。

2、DIN7/16電纜頭的固定影響

在生產過程中由于生產工人操作標準不盡相同,所以相同材料不同人員操作互調結果會有所不同,但這種結果差異可以盡量避免,盡量使用標準化安裝工具,尤其是緊固的力度要相同,盡量要牢固,以免存放盒運輸過程中造成互調測試結果的變化。

3、饋線接線盒的影響

天線饋線接線盒是致使互調無法通過的罪魁禍首之一,其中影響接線盒互調指標最重要的因素是接線盒內表面的鍍層。有些供應商為了節約成本采用了一些含微量鐵磁成分的材料,導致互調指標一直達不到要求。

4、焊錫絲質量的影響

在天線組裝和焊接過程中,所使用的焊錫絲的質量好壞是直接影響互調指標的重要因素之一。有些企業為壓低成本,不惜采購劣質焊接材料,可能是不夠?qū)I(yè)或辨識條件有限,造成產品通過率低,給企業造成不必要的損失。所以要想互調指標好,在采購焊錫絲之前先進行試驗,確認沒問題再購買。

5、固定螺絲材質影響

在產品研發過程中發現,用來固定天線部件的螺絲、螺母、彈平墊自身材質是影響天線互調指標的重要因素之一。固定天線部件的螺絲、螺母、彈平墊盡量采用不含鐵磁材質的產品,一旦有魚目混雜的產品混入其中,則對企業的生產帶來嚴重的經濟損失。

6、移相器的影響

移相器對于電調天線的互調指標有著至關重要的影響。結構定型的移相器性能還與材料自身和接觸面的力度有很大關系,這也是電調天線的核心技術了。

二、外在因素

除了天線自身因素外,影響天線互調結果的還有測試方面的原因了。

1、互調測試儀器自身的穩定性影響

在測試產品之前要先確定設備本身的穩定性和可靠性。最簡單的方法就是,開機預熱一定時間后,用良好的互調負載測試互調結果的可靠性和穩定性,也就是看負載測試結果在相同條件下與以往的測試結果是否一致,如果一致說明機器本身沒問題,可以進行下面的測試。

2、互調測試線的影響

測試線在測試系統中屬于易損材料,理論插拔次數500次,但實際應用中遠不止這個數,一般企業為了節約測試成本,都是用到達不到使用要求為止。線纜的損壞主要還是在電纜線和接頭的連接處,在使用過程中易被認為損壞。建議使用過程中輕拿輕放,不過分彎曲電纜和連接處,這樣線纜的使用壽命會長一些。

3、人為因素

有些測試人員在使用過程中不夠?qū)I(yè), 比如:機器預熱時間過短,人員靠產品過近,電纜隨意彎曲,擰緊電纜頭時松緊不定,這些都是影響測試結果的不確定因素。盡量采用力矩扳手擰接電纜頭,排除以上人為因素的影響,最后才能得到更加準確的結果。

4、外部環境

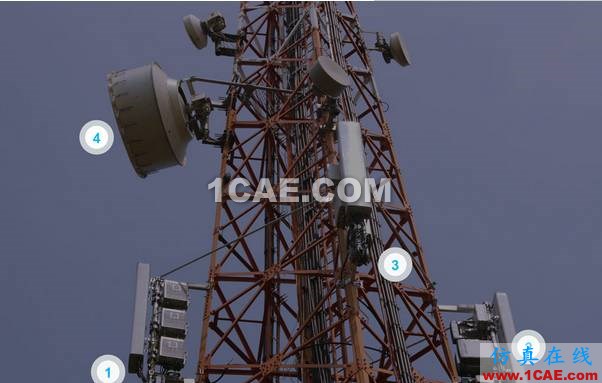

天線的安裝位置也是影響天線互調指標的重要因素之一,比如:天線前方有阻擋物,特別是金屬廣告牌、樓頂?shù)谋芾妆忤F等對互調指標的影響非常大,在實際安裝過程中應盡量避免。
