開門見山:
1、、USB數據線,實際上是一個電源線和一對雙絞數據線和一個地線,以及外部的導體屏蔽層組成,共4線1導體屏蔽層
2、、其內的數據就是傳統的雙絞線,里面走的是中高頻電壓(注意是電場信號而不是電波,理想導體內電磁波是0的)脈沖信號——而絕對不是像波導或光纖那樣的電磁波信號哦
所以千萬不要以為usb線怎么高大上,其傳輸數據部分只是雙絞線而已,但高大上之處在于系統性能:協議,帶寬管理,穩定性保障方法,使其達到協同和高速穩定
3、usb3.0的特別之處:增加了2對雙絞線,用于高頻數據傳輸,它采用了新的結構,提供了三條差分耦合信號線(TX+/Tx-、 RX+/Rx-和 D+/D-(D是原有的))
其中高頻雙絞線,最高截止頻率大概在2.5Ghz左右,理論上可提供最高5Gb/s的數據率。
圖:usb3.0 新的結構——界面圖
下面的圖示,能很好展示usb線纜的基礎原理:

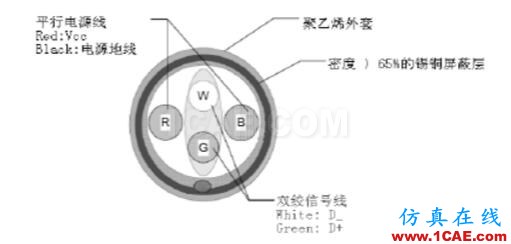

圖:usb2.0 線纜橫截面結構

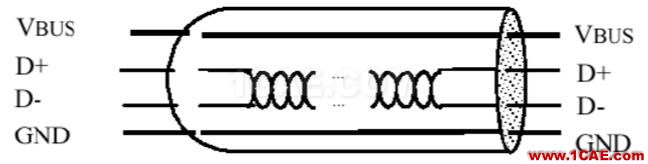

圖:usb線纜結構
圖 usb信號

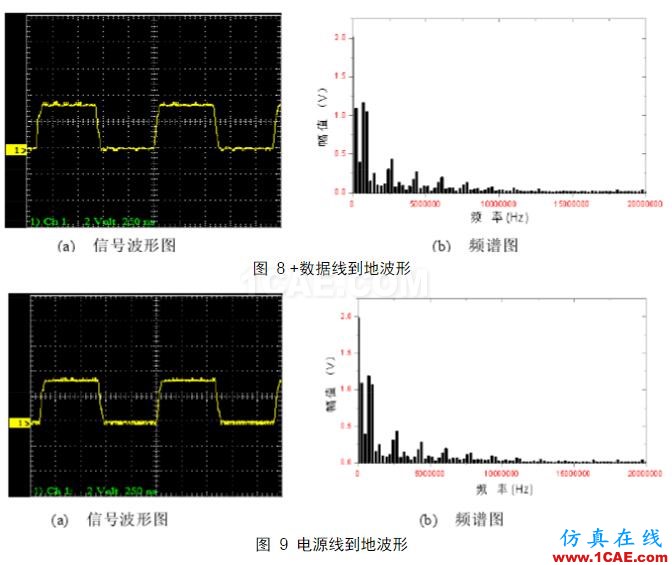

實際測試usb數據線的數據波形和電源波形圖
如果使用hfss進行usb信號優化分析,可參考下列延伸閱讀,或請聯系我們技術支持
