HFSS怎么看天線增益曲線圖?
他其實是一個相對的量,與我們平時說的百分比其實是一回事。
比如,我比你重10%,那么如果用db來描述,那就是我的體重增益是db(110%)=10xlog(110%)=10xlog(1.1)=0.4
所謂增益,就是增加了多少的度量(正直)或減少了多少的度量(負值)
正直表示:與基準相比是增加了
負值表示:與基準相比是減少了
只不過,其值不是像百分比那樣是線性的,而是在百分比之上再加了一個log函數,并乘了一個10,你就這樣理解就ok了。
0db:即兩者一樣,則log(1/1)=0,導致結果為0,說明沒有增加也沒有減少,完全相同
1db:約126%的關系
10db:10倍關系
20db:100倍關系
-1db:約為79%的關系,相比減少了21%
-10db:約為10%的關系,相比減少了90%
-20db:約為1%的關系,相比減少了99%
比如是反射(回波損耗)則越小越好,s11越小,說明反射越小,一般要求達到-20db,即回波損耗只有1%,換句話說就是99%的能量都發射出去了
而天線輻射方向的增益,則越大越好,越大說明超朝某個方向的輻射密度越大,越小則越接近于點源的平均散射。

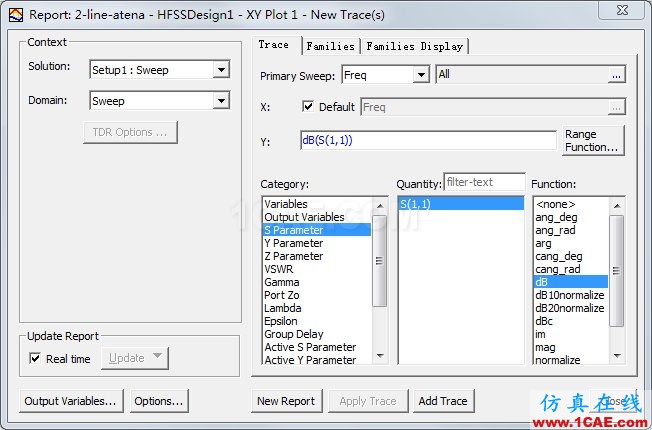

下圖是s11反射圖,可以看到反射都是小于0的,越小越好,0時說明全部都反射了
上面的圖是回波反射的
下面來點跟增益之主題完全對應的案例:

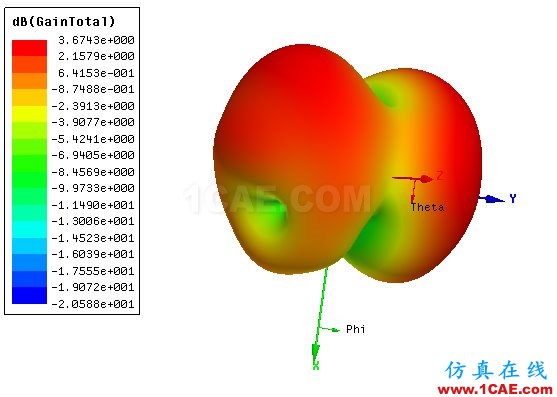

這個就是天線的方向圖,最大增益為3.675,表示10的0.3675次冪即2.33倍的增益,即最大輻射處的功率密度為平均密度的3.67倍
