搜索電磁概念：什么是奇模和偶模？
2016-12-09 by:CAE仿真在線 來源:互聯(lián)網(wǎng)
傳輸線差分阻抗和共模阻抗概念比較容易理解,但是奇模偶模阻抗概念比較難理解。

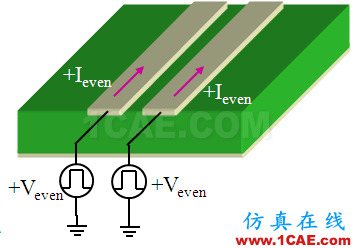

奇模和偶模是相對于地來說的,以地作為參考面。而差分線是相對于2根線之間的關系來說的。下圖是奇模和偶模的模型圖:

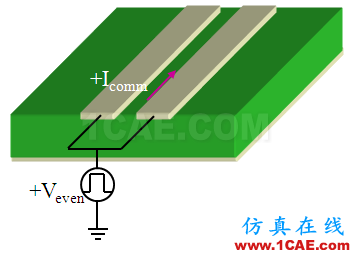

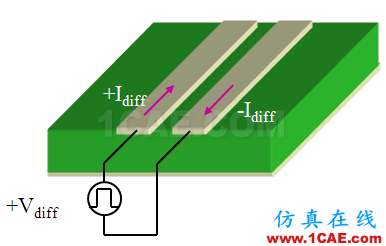

奇模(odd)是2個相位相反的電壓信號,偶模(even)是2個相位相同的信號。如果差分和共模的情況的話,如下圖所以:
對于差分信號來說,差分信號阻抗是奇模阻抗的2倍。
對于共模信號來說,共模信號阻抗是偶模阻抗的一半。
