ANSYS電磁場仿真軟件具有多目標優化功能,如何設置呢?
仿真和設計工程師們在設計產品時,常常需要對一個特定的性能指標進行優化設計,而所需優化的性能指標往往由多個目標參數耦合決定,很難通過經驗得到最優解。這就需要借助仿真軟件來實現多目標優化。
在優化一個性能指標之前,首先需要根據設計經驗確定,該指標和哪些參數相關,然后優化這些指標。本文以RMxprt下永磁電機設計中的齒槽轉矩優化為例,說明優化過程,其他電磁軟件的優化過程可以參照本案例。
1.在ANSYS 17.0中,RMxprt、Maxwell、Simplorer等低頻電磁場軟件都被集成到ANSYS Electronics Desktop界面下,文件格式統一為“*.aedt”文件。打開ANSYS Electronics Desktop后,通過路徑“File>Open Examples>RMxprt>bldc”找到“ws-1.aedt”,打開該無刷直流電動機算例,以此案例為基礎進行點擊齒槽轉矩優化。

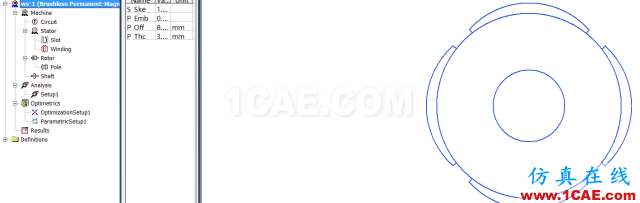

2.永磁電機齒槽轉矩的影響因素較多,本例針對定子斜槽、極弧系數、永磁體厚度、磁極偏移量等四個目標參數做優化,以確定最優方案:

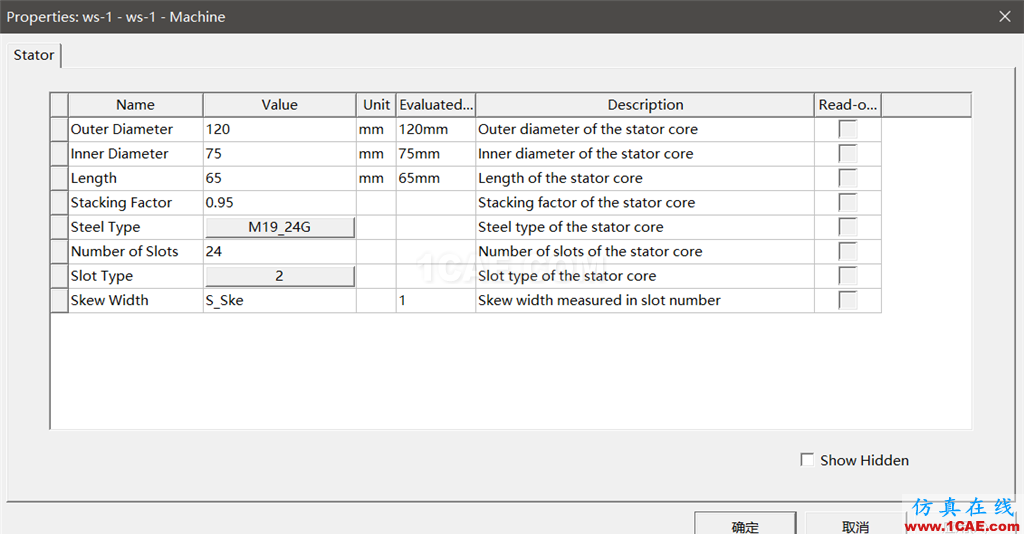

1)設置定子斜槽數為參數“S_Ske”,初始值為1;

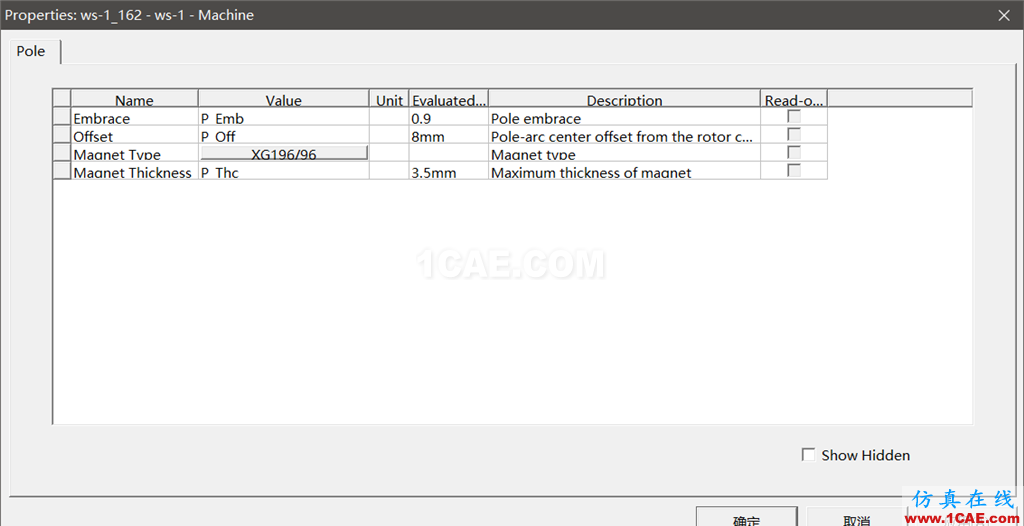

2)設置永磁體極弧系數為參數“P_Emb”,初始值為0.9;
3)設置永磁體磁極偏移量為參數“P_Off”,初始值為10mm;
4)設置永磁體厚度為參數“P_Thc”,初始值為3.5mm。

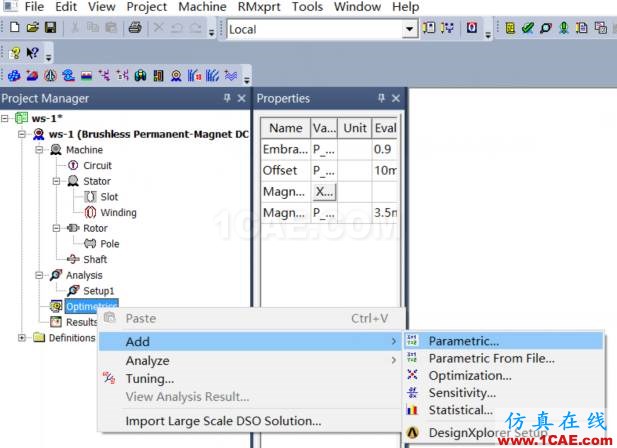

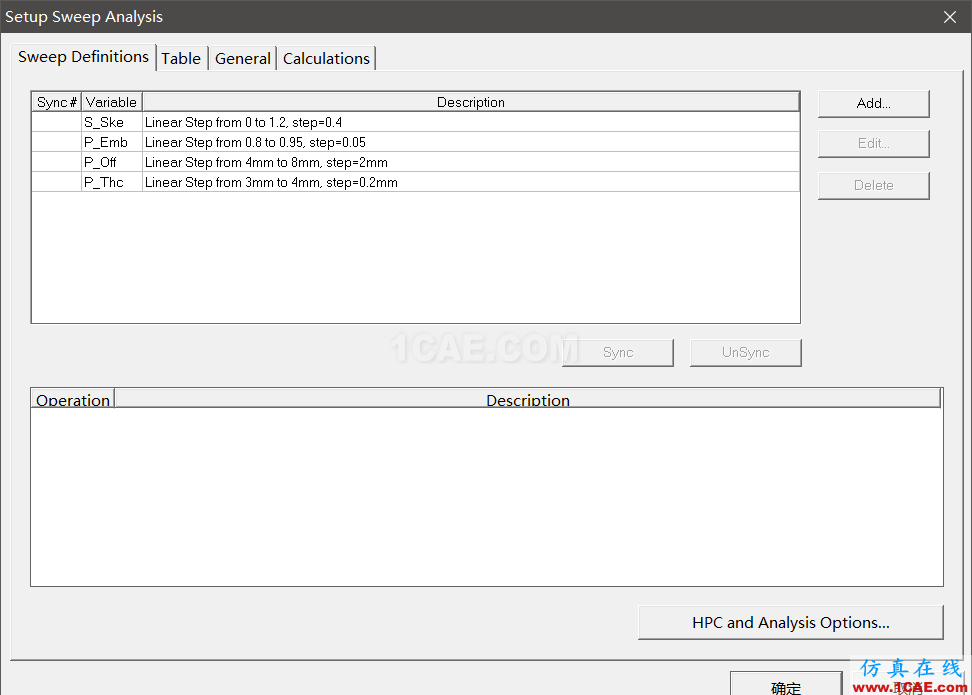

3.在Optimetrics選項上右鍵,添加一個參數化算例,在彈出的界面中添加剛剛設置的4個參數,并設置變量范圍及掃描步長。

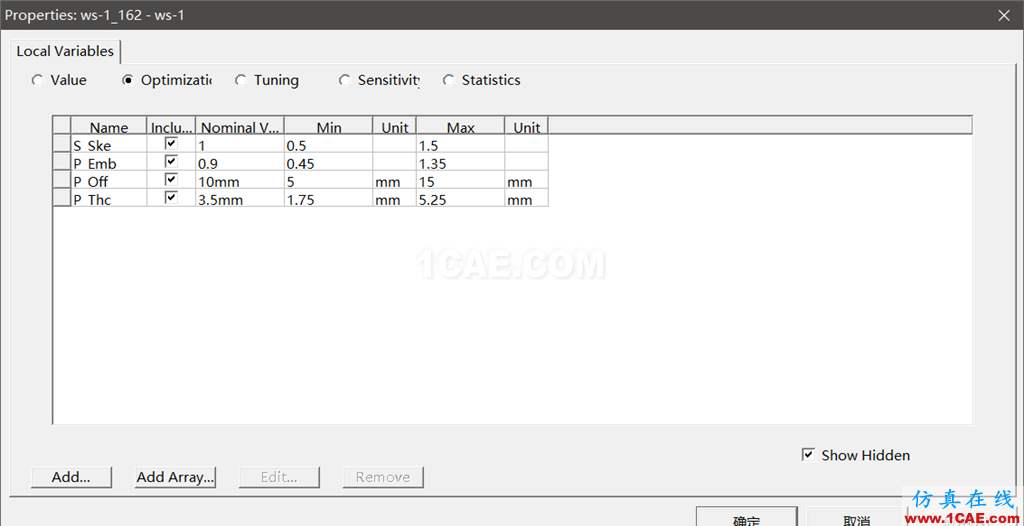

4.進入Design Poperties,勾選optimization下的4個變量Include。

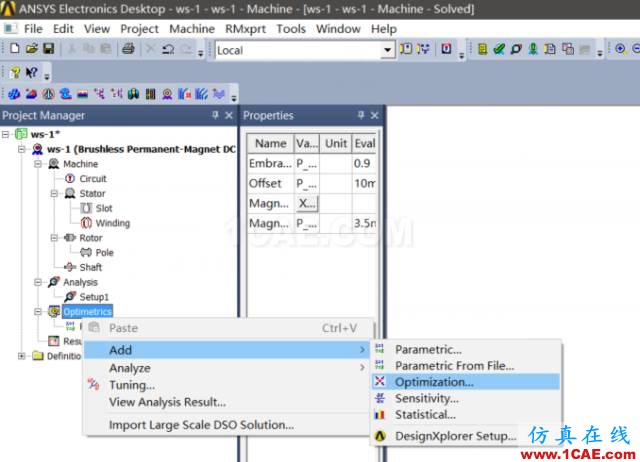

5.在Optimetrics下右鍵添加優化算例。

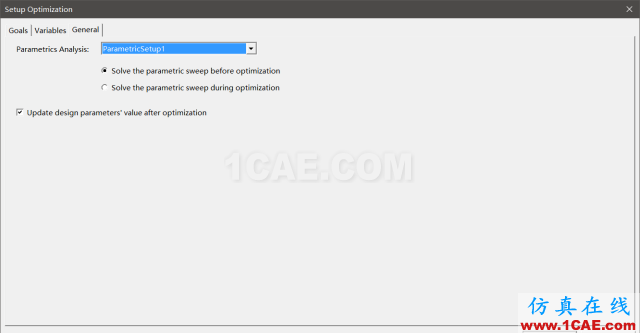

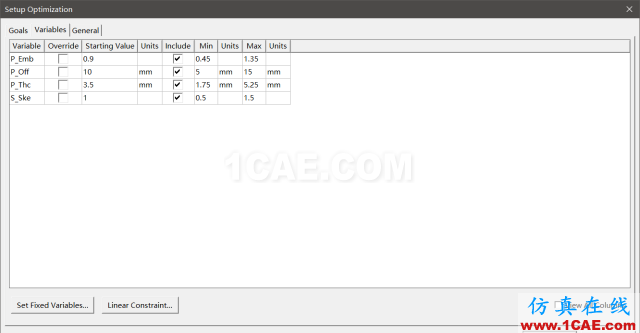

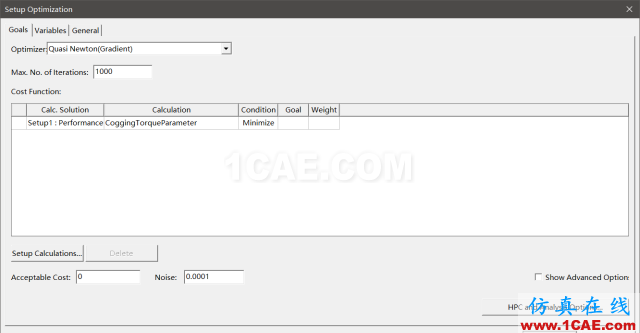

6.設置優化目標為齒槽轉矩最小,按照需求設置搜索起點和搜索范圍,并針對Parametric Setup1做優化。

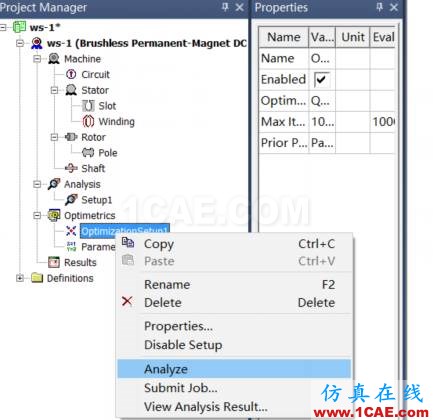

7.設置完成后即可求解。
8.求解完成后鼠標左鍵選中算例名稱,在Properties窗口中顯示了最終的優化結果。
