曾經有一次收到工廠實驗室的測試報告,發現讓他們測的傳導雜散的一塌糊涂。大家一看結果炸鍋了,因為這結果打死也過不了認證。

因為測試setup不是我指導的,所以我也搞不清楚究竟發生了什么,所以就換了工衣去實驗室看看。

進去了之后看了他們的信號連接,發現全是坑。

首先是他們把發射信號直接捅到頻譜儀上去了。

第一件事就是讓他們把發射功率關了。

我問他們為什么要這么干,他們說一方面用頻譜儀監測Tx power,然后切到帶外看雜散。

算了一下,從天線口到頻譜儀,算上雙工器線纜衰減器,到頻譜儀口上的功率16dBm——算上峰均比超過20dBm,還好勉強不會燒壞頻譜儀(一般限制是30dBm)。

事實上頻譜儀原本是個測小信號的東西,靠的是底噪低,用來測大信號的話一定要先用衰減器減下去,0dBm左右測的好好的,倒是信號大了容易失真,更不用說直接一個大功率殺進去可能就把輸入端口燒壞了。

我于是告誡他們頻譜儀的輸入功率不能太大,保護儀表是第一。

然后他們重新接線,動作還是很麻利的,然后接好之后,告訴我他們加了20dB衰減在上面——意思是這下終于不會燒儀表了。

我問他們要測的雜散大概功率多高,他們拿出一張表格來,上頭赫然列著一堆limits,基本上都在-60dBm左右。

好吧,那么我們來算算:按照1MHz RBW算,你要測一個-60dBm的信號,與此同時旁邊還有一個16dBm的信號,這么算來動態范圍得要80dB。

所謂動態范圍,是指從噪底到“最大無失真電平”的區域,在我們這個情況下,意味著保持所有AGC不變的情況下,既要測到-60dBm的雜散,還要保證16dBm的信號不會成為一個blocking而阻塞掉頻譜儀的接收機。

然后大家認為最直接的解決方案就是繼續加大衰減,這樣讓頻譜儀入口的電平再低一些,就不會有射頻失真了。但是這樣另一個問題就來了——噪底。

按照一般頻譜儀噪底-150dBm/Hz,折算1MHz RBW應該是-90dBm的噪底,這時候你要測到一個-60dBm的信號,那么至少你要讓被測信號落在噪底10dB以上。如果你一不小心加了30dB的衰減,那么雜散的電平恐怕就已經淹沒在儀表噪底的汪洋大海之中了。

所以當我們要測試一個小信號的時候,必須要考慮噪底的問題:這個噪底的來源可能有兩個,被測信號的噪底或者頻譜儀的噪底,如果你希望檢測到一個很低的信號,那么就必須保證這個信號不會被頻譜儀的噪底淹沒——提高頻譜儀噪底的方法有多種:減小衰減,打開預放,等等。而為了保證在盡量小的衰減下頻譜儀不至于被大信號blocking,我們需要有個辦法干掉主信號。

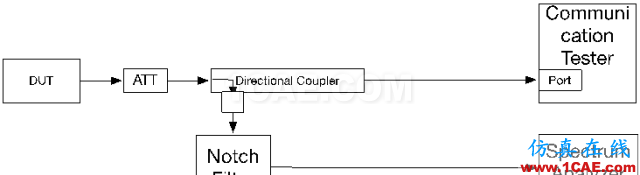

所以我畫了這個圖:

圖里面最重要的其實是三件東西:衰減器,定向耦合器和陷波器(就是帶阻濾波器)。

定向耦合器的作用是“在盡量不損失主信號的前提下將被測信號分出一部分”,這樣主信號依然可以通過直通端進入綜測儀,我們可以監測功率是否準確。

陷波器的作用則是“將不需要的主信號咔嚓掉,為頻譜儀提供足夠的動態范圍和足夠好的噪聲底”,當然陷波器一定不能把待測的雜散信號一塊咔嚓掉的。

衰減器的作用——先等等,放在后面說。

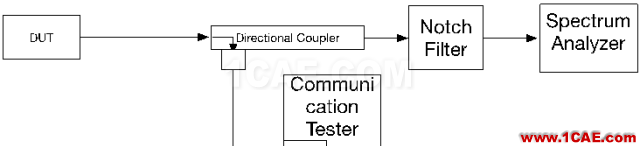

然后有人給我畫了一張這樣的圖:

貌似頻譜儀也不會過載,而綜測儀也能監測功率?

而且他們覺得這樣用定向耦合器的耦合度替代了衰減器,一舉兩得。

然后他們會驚異的發現雜散(尤其是諧波)一塌糊涂——在工作的十二年間,我發現無數工程師、包括一些年頭不短的或者學歷很高的工程師,不知道陷波器端口上在阻帶內的特性:RL很大,近乎全反射。如果像上面圖那樣做測試,DUT的發射功率有很大一部分被反射回去了,PA工作在嚴重失配的條件下,各種失真叢生。

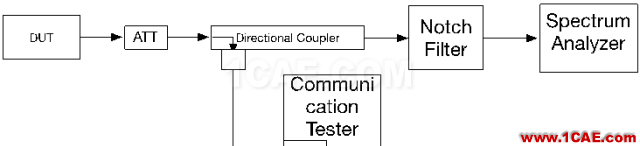

假如修改一下,DUT輸出加一個衰減器,會好一點:

因為這樣的鏈路,Tx信號首先經過了xdB的衰減,再被反射回來,又經過xdB衰減,才落回到DUT端口——這樣真正被“打回來”的功率被削掉了2*xdB。

當然,最好的設置依然是第一張圖那樣。

所以在我們第一張圖(標準設置)里,DUT輸出就是直接接了一個衰減器的,這個衰減器的作用就是為了減少無處不在的失配對DUT發射機的影響。以前做功放,我們總是習慣在板對板連接器(可能產生失配和不連續)后面放上一個Pi衰減,不用很大,2~3dB就足夠讓回波損耗優化很多。

話說回來,你們覺得這些東西書上會教嗎?顯然不會。但是如果書上的內容都吃不透,你也沒有基礎可以想到這些。只是,念了那么多年書出來,每天坐在辦公室,不去實驗室自己折騰那些箱子盒子電纜,你還是學不會這些。

當然了,懂這些也沒什么用,我這樣的守廠民工照樣還是只能守我的工廠,寫ppt的照樣坐辦公室,這就是命。
