1. PRBS簡介
PRBS(Pseudo Random Binary Sequence)稱為偽隨機碼,只有在周期內“0”和“1”是隨機出現的,所以稱為“偽”。N階的PRBS內,一共有2^N-1個0和1,其中長1的最大個數為N個,長0的最大個數為N-1。
常用的偽隨機碼有7,9,15,23,31階。表1為不同階數的PRBS。
表1
|
PRBS |
個數 |
初始值 |
多項式 |
|
PRBS7 |
2^7-1 |
0000001 |
X7+X6+1=0 |
|
PRBS9 |
2^9-1 |
000000001 |
X9+X5+1=0 |
|
PRBS15 |
2^15-1 |
000000000000001 |
X15+X14+1=0 |
|
PRBS23 |
2^23-1 |
00000000000000000000001 |
X23+X18+1=0 |
|
PRBS31 |
2^31-1 |
0000000000000000000000000000001 |
X31+X29+1=0 |

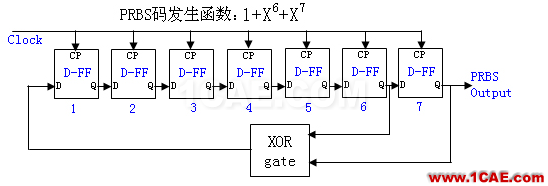

PRBS由位移寄存器和異或門構成。下面是7階(圖1)和31階(圖2)為例。比如7階,第七個位移寄存器和第六個位移寄存器異或作為反饋。而31階,則是以第29個位移寄存器和第31個位移寄存器異或作為反饋。
圖1
圖2
2. 測試碼型

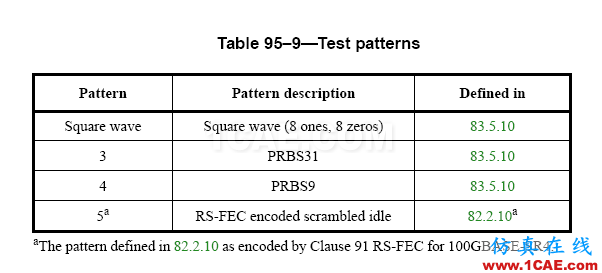

對于特定的TX和RX測試項目,在IEEE里面也規定測試碼型。以IEEE 802.3BM(XLAUI和CAUI-10)為例(圖3)。圖中,需要用到4種碼型,一般為了方便,單多還是采用PRBS。表2列出了采用PRBS的具體測試項目。
圖3
表2
| Test Item | PRBS |
|
Wavelength and Spectrum Width |
PRBS 31 |
|
Averge Otpcial Power |
PRBS 31 |
|
Optical Modulation Amplitude |
PRBS 9 |
|
Transmitter and Dispersion Eye Close |
PRBS 31 |
|
Extinciton Ratio |
PRBS 31 |
|
Jitter |
PRBS 31 |
|
Transmitter Optical Waveform |
PRBS 31 |
|
Stressed Receiver Sensitivity |
PRBS 31 |
|
Stressed Eye Closure,Calibration |
PRBS 31 |
