如何用TDR來測試PCB板的線路阻抗【轉發】

2018-04-10  by:CAE仿真在線  來源:互聯網

隔壁小王已經講了TDR的原理以及如何確定TDR的分辨率。那么,我們要正確測量PCB板上的線路阻抗,還有哪些需要注意的地方呢?

阻抗測試的行業標準

之前貼過好多張阻抗測試的圖片,重新再貼一張給大家看看。阻抗并不是想象中穩定的直線,而是波瀾起伏。在前端和后端會受到探頭或者開路的影響,中間由于生產制程的關系,也會有波動。

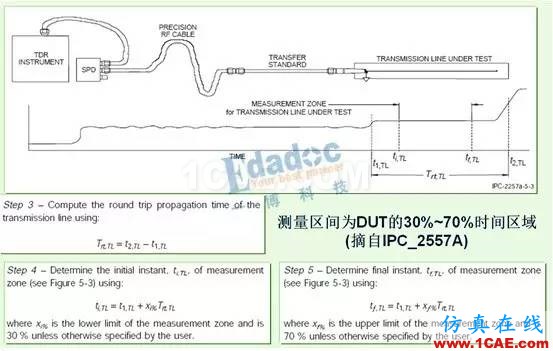

那么,我們怎么判斷測試結果呢?怎么確定生產出來的PCB阻抗是否滿足要求呢?首先來看看IPC規范,IPC2557A建議的測量區間是DUT的30%~70%區間。

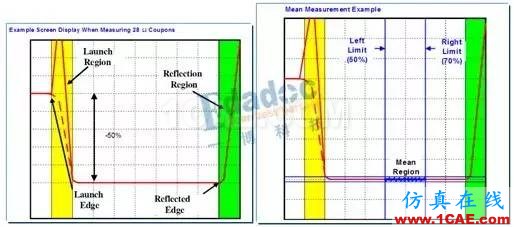

再來看看Intel以及現在主流板廠的測試習慣,為了避開Launch區域以及反射區域的影響,測試區間建議是DUT的50%到70%區域。

用TDR來測試線路阻抗,我們首先要了解測試區間的要求,才能準確理解測量得到的結果。

探頭對阻抗測試結果的影響

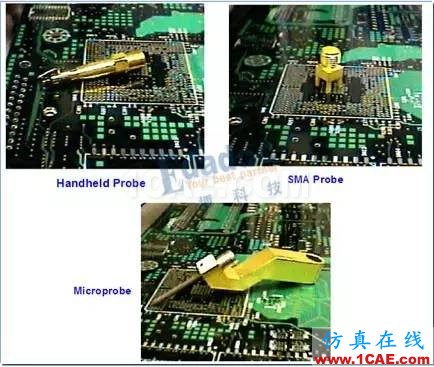

通常來說,TDR測試的時候,會用以下幾種探頭:

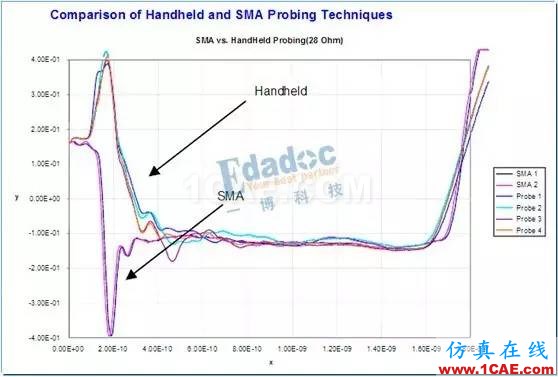

其中,板廠通常會用手持探棒點測,Probe的影響呈現感性。SI實驗室常用SMA來連接測試線纜,SMA在阻抗測試中可能呈現容性。兩種探頭對測試結果的影響如下圖所示:

由于Probe的感性或者容性影響,最終DUT的測試結果會有一點點的偏差。

作為本期阻抗話題的結尾,以及引導一下后面的話題
