ansys經典：螺旋輸送機螺旋軸有限元分析

2016-08-22  by:CAE仿真在線  來源:互聯網

這是一個螺旋輸送機螺旋軸的有限元分析:之前采用shell,beam,solid三種單元結合做了螺帶式螺旋軸的有限元分析,這樣可以保證各部件連接處的節點要么重合,要么可以采用接觸來進行裝配。

 本案例是針對葉片式的螺旋軸(即軸管與葉片直接連接,不存在支撐桿),這種結構要使葉片與軸管的節點完全重合,建模需要進行一定的處理。思路如下:先建立葉片與軸管沿螺旋軸軸向的一個截面,然后劃分網格,控制所有面單元網格為四邊形,然后根據螺旋葉片的條件建立螺旋線,將劃分網格的截面沿著建立的螺旋線掃掠,即得到軸管與葉片有限元模型,然后建立兩端的軸頭,即得到螺旋軸有限元模型,該模型單元類型價位為solid單元。

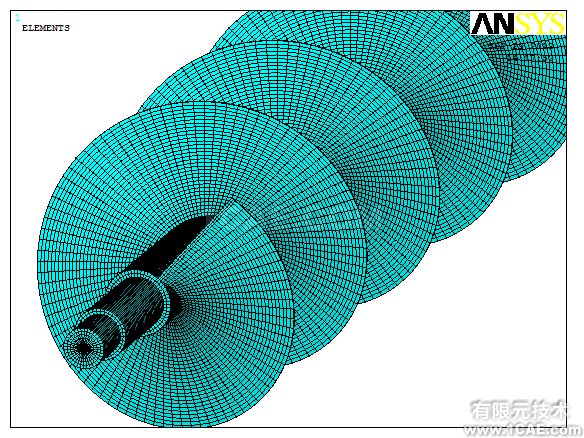

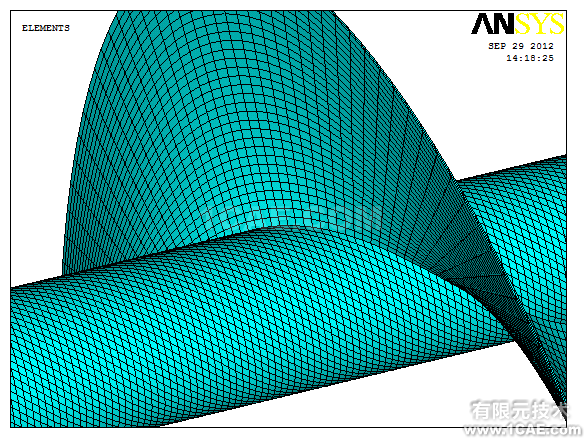

 螺旋軸的有限元模型如下圖所示:

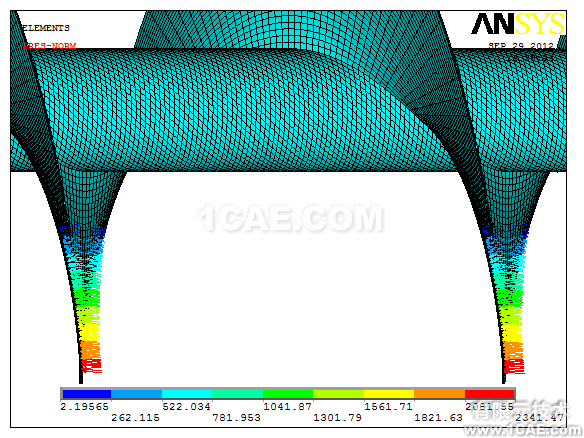

  加載考了了軸承的約束,電機的扭矩,物料對葉片的壓力,高處墜落物料對軸管的沖擊以及螺旋軸的自重,物料壓力載荷如下:

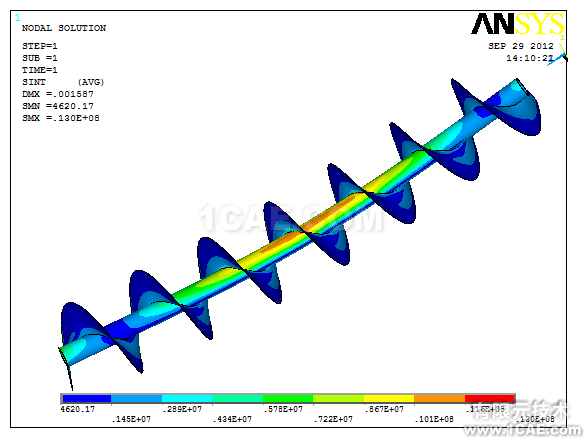

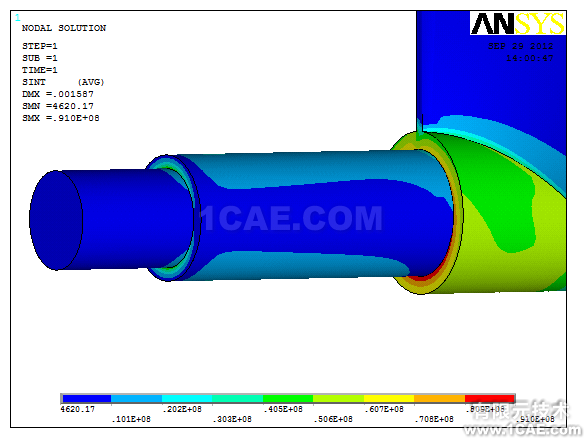

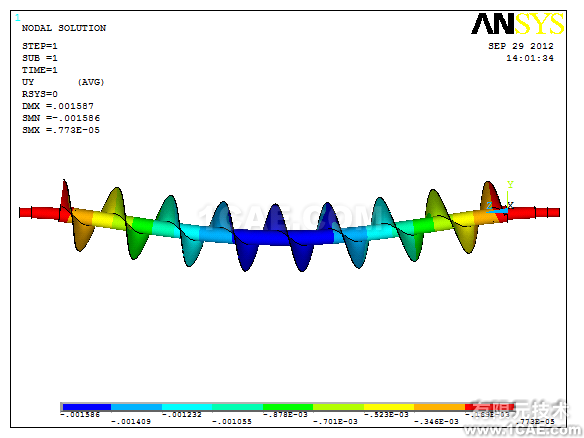

分析結果如下(應力分布及變形):
