搜索ANSYS軟件與Pro/ENGINEER的強度分析流程
2016-08-23 by:CAE仿真在線 來源:互聯網

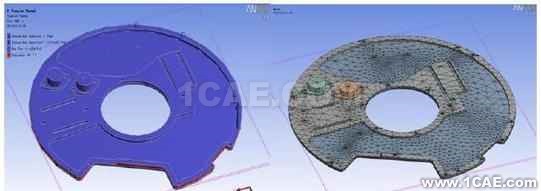

ANSYS強度分析過程中包含3個主要步驟:步驟1創建有限元模型。①創建或讀入幾何模型,②定義材料屬性;③劃分網格(節點及單元)。步驟2,施加載荷并求解。①施加載荷及載荷選項,設定約束條件,②求解。步驟3,查看結果。①查看分析結果,②檢驗結果(分析是否正確)。利用ANSYS軟件與Pro/ENGINEER軟件的接口模塊Connection for Pro/Engineer。先在Pro/ENGINEER內建立真空轉筒模型。在采用通用有限元分析軟件對轉筒進行分析時為了減少單元數和計算工作量,在建立有限元工作模型時,需要進行多方面的合理簡化,只保留相對重要的特征,而將那些無關緊要的細節舍棄,去除不需要重點分析地方的圓角過渡及小倒角。例如轉筒與主軸連接處凸臺的圓角,對整個計算過程影響微乎其微。
根據對稱性按照站筋的數量取結構的1/12和1/6進行分析。陶瓷過濾機真空轉筒是由12塊站筋均勻的焊接在圓柱筒體表面,進行有限元分析時,每一個站筋在同一種工況下的受力情況是完全相同的,所以只分析每一種工況下的一根站筋即可。
