如何在ANSYS WORKBENCH中的一個曲面區域上施加力

2016-08-22  by:CAE仿真在線  來源:互聯網

對于這個問題,答案是使用DesignModeler的另外一個功能:投影(Projection)功能。為了讓朋友們對此有一個直觀的認識,這里做一個簡單的問題。就是如何在一個球面上的某個曲面區域內加力。

下面是此問題的解決步驟。

1. 打開workbench,并新建一個靜力學問題。

2.雙擊Geometry單元格進入到DesignModeler,并選擇mm為長度單位。

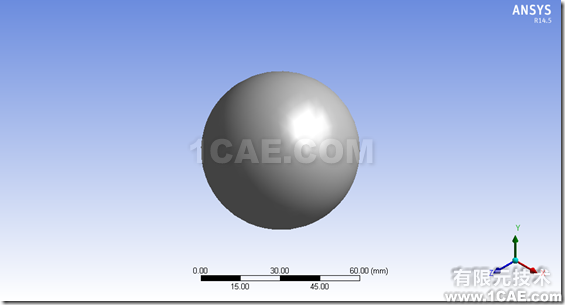

3.創建一個球體,半徑是30mm

其細節設置視圖如下

可見,該球體的球心在坐標原點,而半徑是30mm

我們準備在該球體的一個5mm的半徑區域表面內加力。

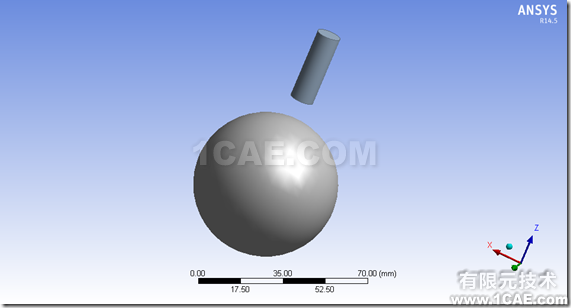

4.創建一個半徑為5mm的圓柱體,與上述球體保持一定距離。

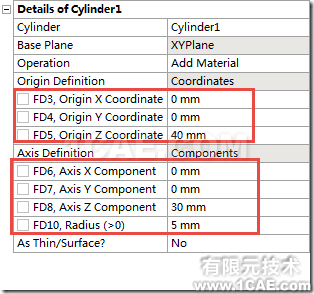

其細節設置視圖如下

可見,該圓柱體的底面中心在球體之外,它的半徑是5mm,而高是30mm.

5.從圓柱體的底面向球體表面投影,得到一個局部曲面。

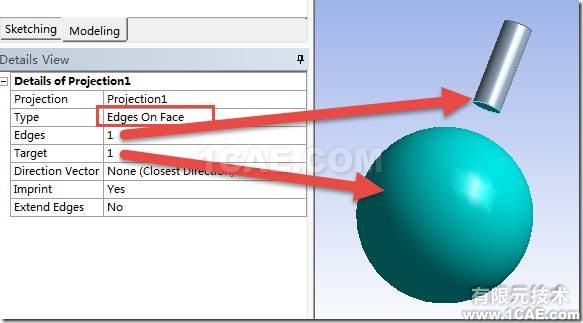

點擊主菜單----tools-----projection,從而得到投影工具。

在細節視圖中設置如上圖。

即:

設置類型是edges on face,即把圓柱體底面的圓投向球體的表面。

edges中選擇是圓柱體底面的圓

target選擇的是球體

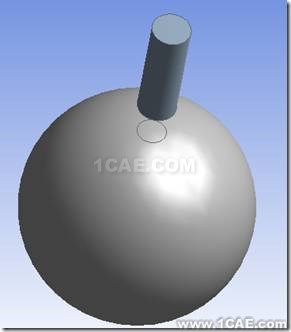

然后點擊generate,我們看到一個曲面區域已經生成。

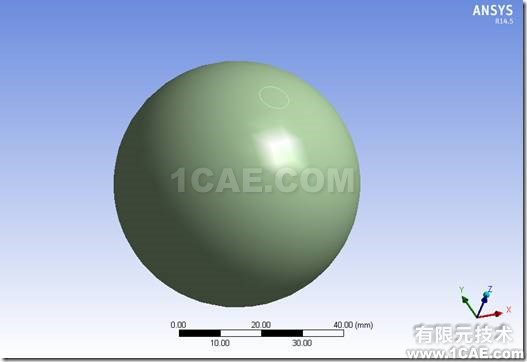

6.關閉DesignModeler,然后進入到mechanical中,抑制圓柱體,結果如下圖。

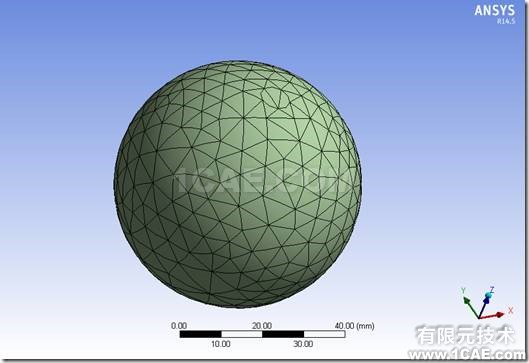

7. 劃分網格

8. 在該曲面上施加均布載荷

問題已經解決。

可見,在曲面的某個局部區域上加力,只需要使用projection功能,很容易。
