有時候我們會用到ANSYS的批處理功能,它避免了GUI界面顯示占用內存,因此數值計算速度是很快的。在工程應用中,尤其是設計產品,經常要重復一些操作來確定最優的產品設計,通過傳統的手動GUI操作會顯得很費力。因此,如果在外部開發程序界面,通過這個界面來定義產品的尺寸布置,點擊運行,就可以執行ANSYS的核心計算功能,就再好不過了。
1、WinExec("D:\\Program Files\\ANSYS Inc\\v145\\ansys\\bin\\winx64\\ANSYS145.exe -p ane3flds -dir E:\\APDL\\exercise2 -j file14 -s read -l en-us -b -i E:\\APDL\\exercise2\\exercise2.txt -o E:\\APDL\\exercise2\\file.out",SW_HIDE);
用到WinExec函數,需要指定ANSYS.exe的文件目錄,工作目錄,輸入文件的位置,輸出文件的位置。
其中:
1:-p表示指定license ane3flds表示指定的license為ANSYS Multiphisics
2:-j表示該任務的名稱
3:-s表示模式為read
4:-l表示語言環境
5:-b表示ANSYS的batch模式,即批處理模式
2、

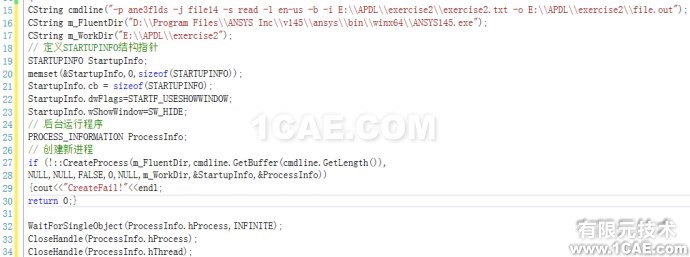

第二種方法是用CreatProcess函數,同樣需要設置ANSYS的執行文件目錄,輸入文件目錄,輸出文件目錄。
關于WinExec與CreatProcess這兩個函數的描述可以參考這個博客,講得十分詳細:
http://blog.sina.com.cn/s/blog_4950d6160100pz0f.html
總而言之,基于外部C++編程對ANSYS進行二次開發,核心是找到調用ANSYS的接口,這樣才能將生成的APDL命令流文件傳給ANSYS進行操作,這個功能在工業產品設計上十分重要。
