ANSYS顯示動力學分析實例

2016-10-19  by:CAE仿真在線  來源:互聯網

在仿真過程中遇到瞬態大變形,材料破壞失效等情況下可以借助ANSYS 的顯示動力學分析來解決。ANSYS顯示動力學模塊包括三種:Explicit Dynamics、ANSYS AUTODYN、ANSYS LS-DYNA。

本期通過一個實例來簡單介紹下這三個模塊的具體操作。

實例問題描述:一個金屬圓柱體快速穿透金屬板。求解穿透過程中的最大應力和穿透方向的變形。通過用不同仿真模塊計算并比較仿真結果。

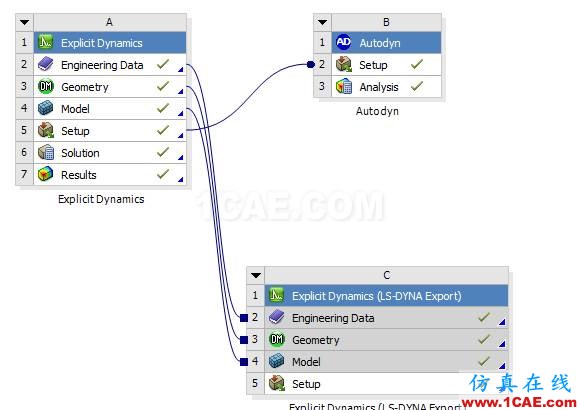

分析流程圖如下。其中A、B、C分別對應上面提到的三個模塊。 這三個模塊建立了數據共享,可避免重復的前處理操作,便于提高仿真效率。

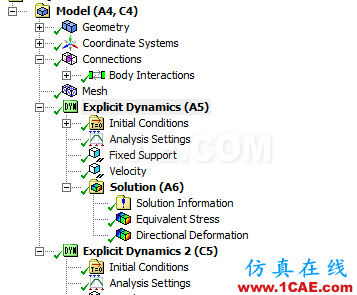

分析樹如下:

1.Explicit Dynamics

材料添加和幾何建模略過...

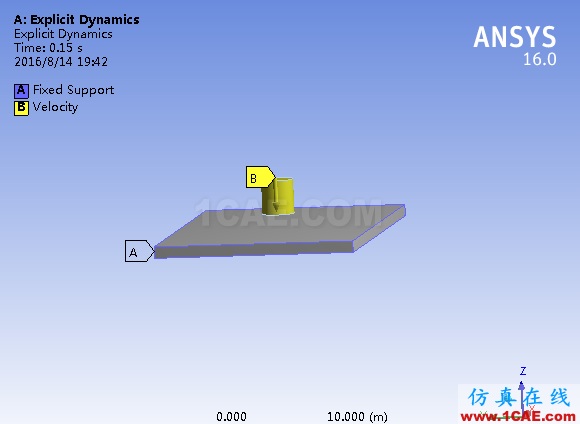

加載情況:固定約束金屬板八條邊、金屬圓柱體運動速度300m/s。

注意分析設置Analysis setting 中的最大循環次數Maximum number of cycle和結束時間End Time應設置合理,不宜過大。過大容易導致計算時間過長。

結果動畫如下:

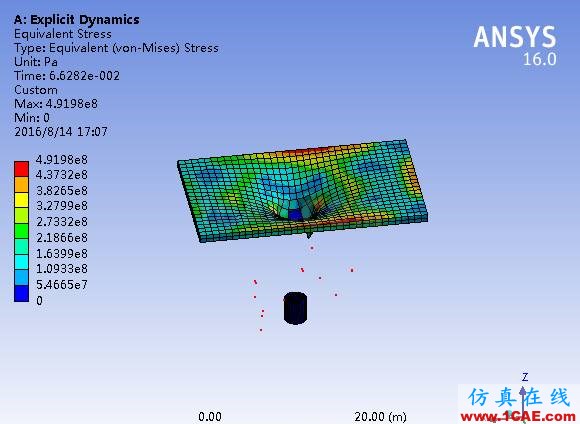

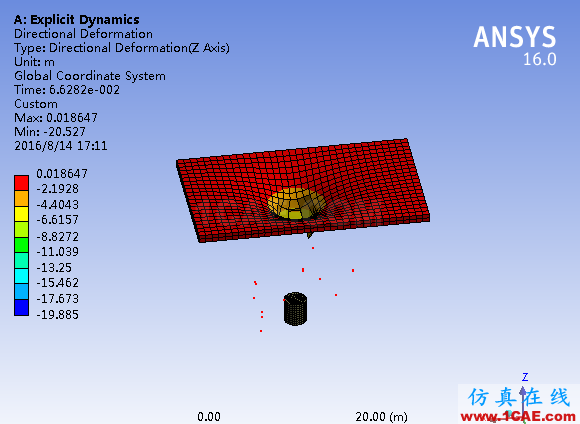

等效應力和變形求解結果如下圖:

最大等效應力為4.9e8,Z軸方向的最大變形為20.52m。

2.AUTODYN

ANSYS AUTODYN軟件它有不同于Explicit Dynamics的交互式圖形界面。如下圖所示主界面。

在AUTODYN軟件中不需要再做其他前處理了!因為已經和Explicit Dynamics建立數據共享,只需要你輕輕點擊RUN即可!這就是流程式分析的優點,大大的減少了工作量。

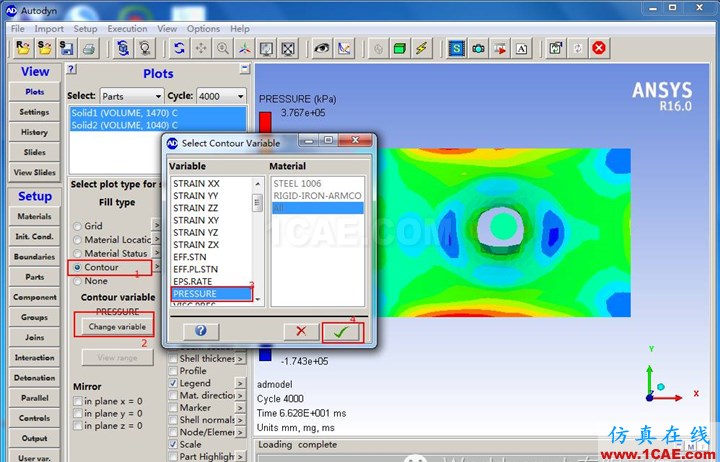

下面是后處理:求取應力數據。按照圖中步驟1.選擇繪制云圖類型contour 2.調出繪圖變量contour variable 對話框 3.點擊對于變量  4.勾選。求取變形云圖同理。

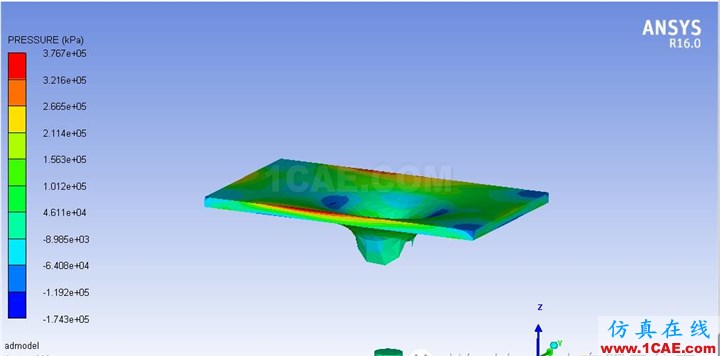

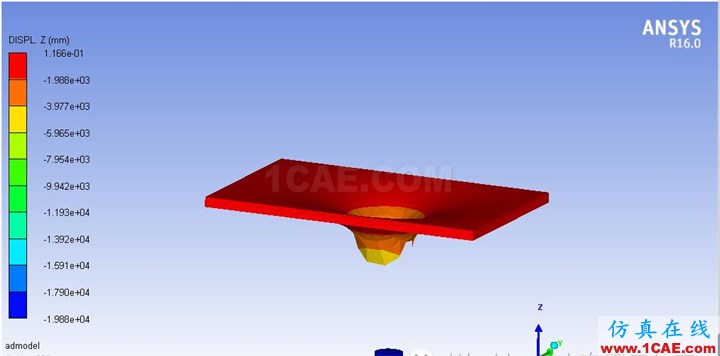

仿真結果截圖如下:

最大等效應力為3.8e8,Z軸方向的最大變形為19.88m。

用兩個模塊分析比較來看,等效應力相差稍微較大,而變形相差很小。

3.ANSYS LS-DYNA

總體上說,用該模塊仿真操作過程分為三步:

(1)在 Explicit Dynamic(LS-DYNA Export)中前處理為LS-DYNA生成準備輸入的文件*.k。

(2)使用ANSYS APDL PRODUCT LANCHER來調用LS-DYNA求解器并輸入*.k文件路徑求解。(注意*.k文件路徑不能有中文字符)

     (3)使用LS-PREPOST進行后處理。(LS-PREPOST后處理程序一般在aANSYS Inc/v16.0/ansys/bin/win64下)

      由于筆者的安裝路徑下沒有該后處理程序這里就不演示該方法的分析過程了,請大家自行查閱參考資料。
