搜索ANSYS WORKBENCH添加隨坐標變化的載荷
2016-10-22 by:CAE仿真在線 來源:互聯網
如圖所示,長方體的一面受到壓力載荷pressure,其隨Z軸方向線性變化:

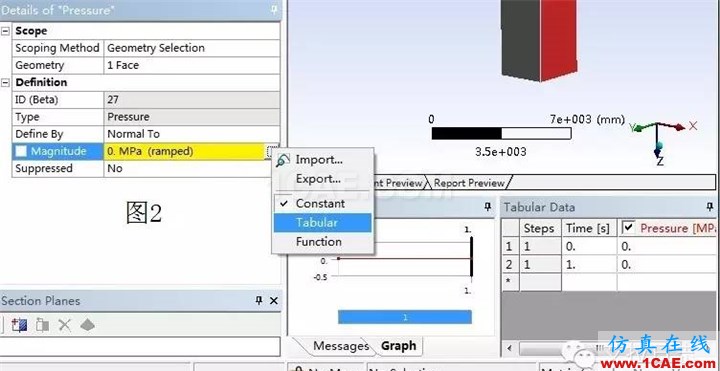

點開Magnitude的小黑角,將Constant改為Tabular,如圖2所示

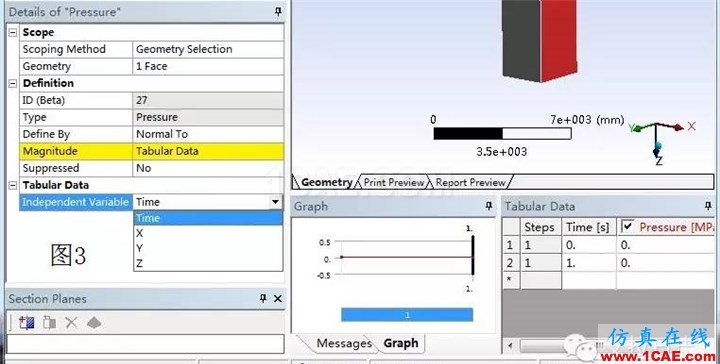

選擇Tubular Data中IndependentVariable選項為Z軸

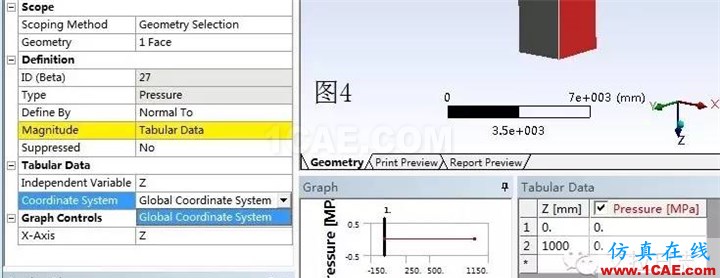

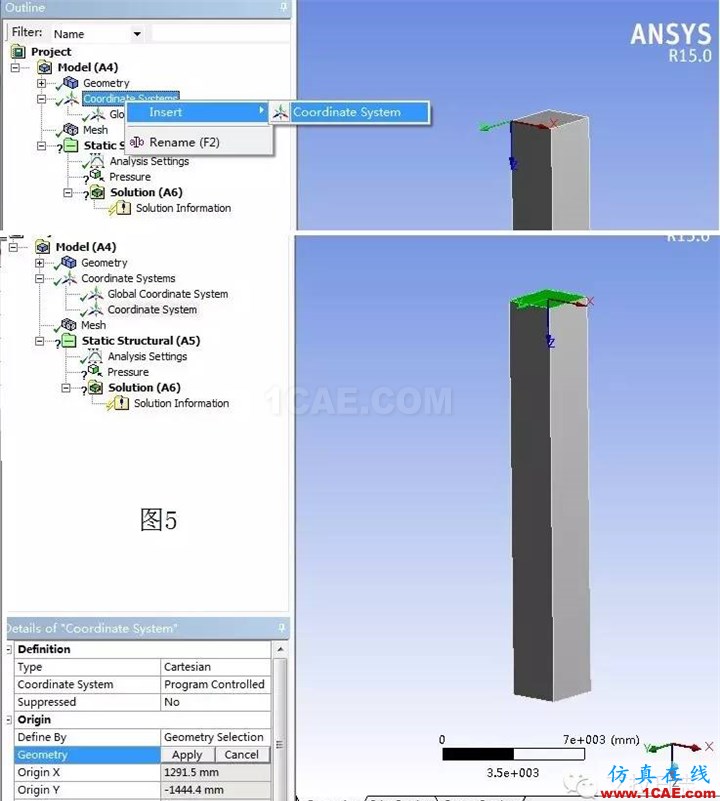

可以根據需要選用整體坐標系或者重新定義局部坐標系:

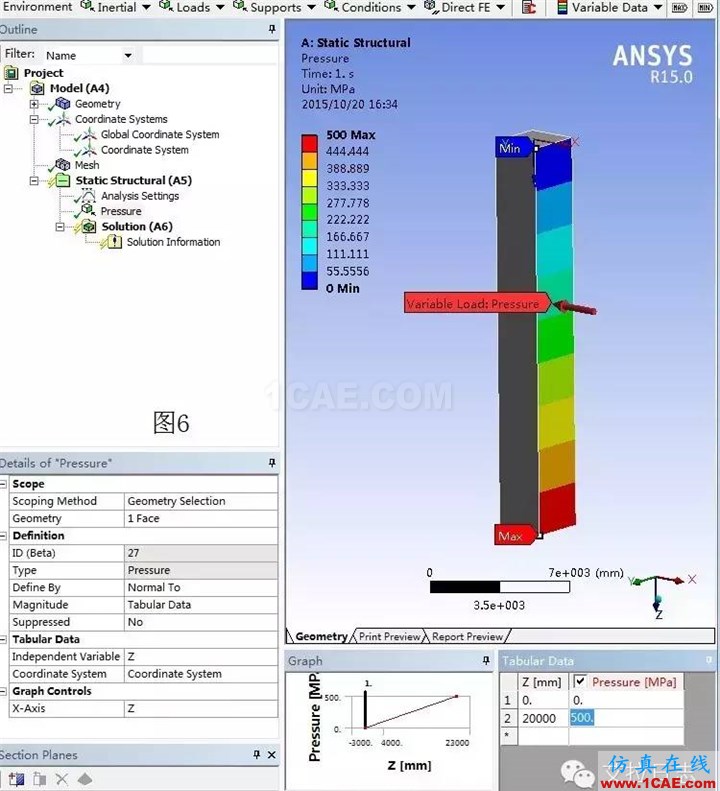

根據需要改變
pressure輸入值,搞定。
