ANSYSDesignMolder（第一講）

2016-10-17  by:CAE仿真在線  來源:互聯網

選擇過濾器及操作實例

DesignMolder作為ANSYS Workbench中的一款建模軟件,其擁有了一些常用的建模軟件的功能并且兼顧了數值模擬對分析模型的一些特殊要求,目前市面上詳細介紹DesignMolder教程并不多,本論壇獨家持續更新其建模操作的技巧。

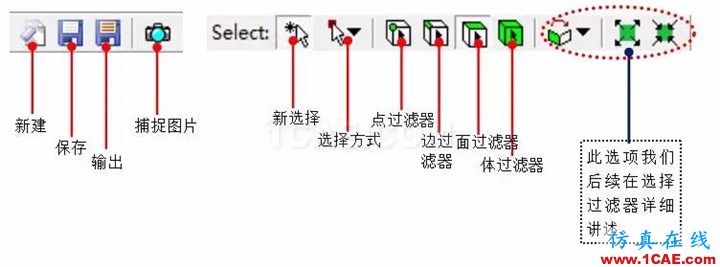

圖1為DesignMolder的工具欄,主要完成圖形的保存選擇,最右邊三個選項為我們要講的選擇過濾器,選擇過濾器功能主要是幫助我們批量快速的完成一些符合要求面的選擇。

圖1 工具欄

圖2 相鄰選擇

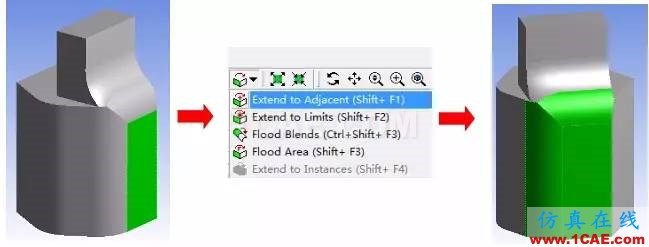

(1)【Extend to Adjacent】此選項會自動選中已選面的相鄰倒圓面。如圖3所示,如果我們選擇一個面,再點擊Extend to Adjacent則會自動選擇與之相鄰的倒圓面。

圖3【Extend to Adjacent】選項操作演示圖

(2)【Extend to Limits】此選項也會自動選擇與所選面相鄰的倒圓面,但與【Extend to Adjacent】不同,如果相鄰面的鄰面還是倒圓面則也會自動選擇。如圖4所示演示圖。

圖4【Extend to Limits】選項操作演示圖

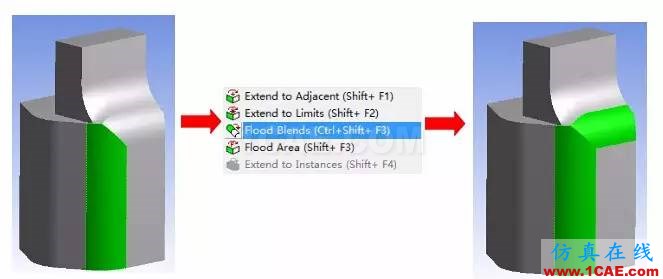

(3)【Flood to Blends】選項與前面兩個項不同,它要求選擇的面首先為倒圓面,則點擊后則可自動選擇與之相鄰的倒圓面,如圖5演示圖所示。

圖5 【Flood to Blends】選項操作演示圖

(4)【Flood Area】選項的功能是,如果選擇一個面,此選項怎會自動選擇所選面所在幾何體的所有面,但不會選擇其他幾何體的面,如圖6演示圖所示。
