Workbench裝配體建模與其他專門的三維軟件建模時有很大的區別。
WB在建模時不需要像其他制圖軟件那樣首先選擇零件建模還是裝配體建模。它通過切換凍結與解凍來達到調整模型零件的修改范圍。這樣就能在現有模型上新建零件了。還有更好用的分割零部件功能,將一個零件分割為多個零件。
凍結:用凍結特征【Freeze】可以將所有的激活體轉到凍結狀態
解凍:選取體對象后用解凍特征【Unfreeze】可以激活單個體,凍結體在導航樹中呈現較淡的顏色。

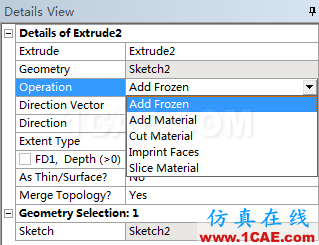

下面簡單介紹裝配體建模過程中會遇到的操作命令:
Add Frozen:拉伸后新添加一個零件并凍結。
Add Material:添加材料,操作后依舊是一個零件。
Cut Material:去除材料,將零件拉伸切除,操作后依舊是一個零件。
Imprint Faces:用于分割面,實體不發生改變。
Slice Material:將模型分割,操作后一個零件分割為多個零件。
建議大家親自動手建模試試,就會更加深入的理解這幾個命令的含義。
前段時間有同學問過裝配體建模的問題時,便做了個關于WB裝配體建模的操作屏幕錄像,這里順便分享給大家。本視頻演示了圓柱管道內部增加一層實體內壁,以及圓柱管道分割一層作為內壁。
6分鐘視頻,建議大家用電腦觀看喔。
