基于ANSYS WORKBENCH的外伸梁的內力圖的繪制

2017-05-13  by:CAE仿真在線  來源:互聯網

因為在經典界面中繪制內力圖需要創建單元表,以提取剪力,彎矩的數據,相對而言比較麻煩。為了闡明在WORKBENCH中繪制內力圖的簡便方法,本文做了一個例子。


基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys仿真分析圖片1

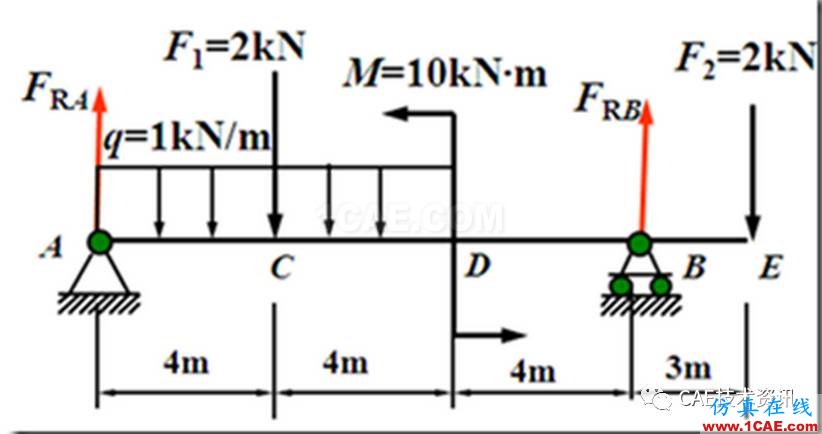

經典界面問題如下,現在要在WORKBENCH中繪制其內力圖。

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys分析案例圖片2

(1)創建項目示意圖

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys分析案例圖片3

(2)創建幾何模型

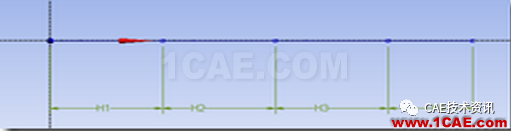

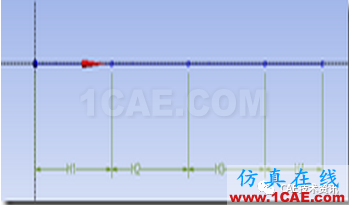

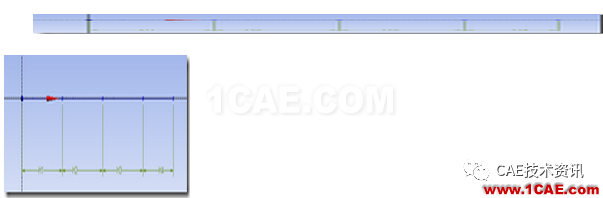

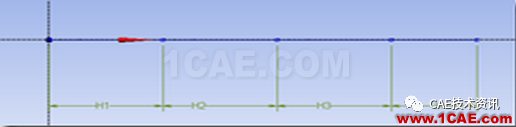

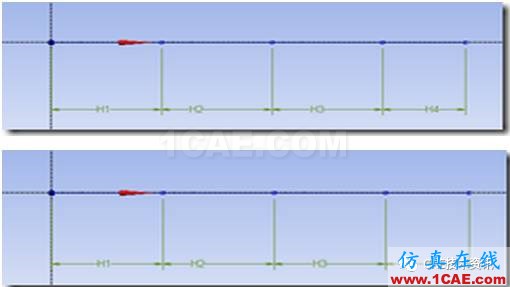

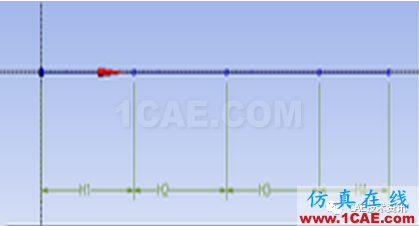

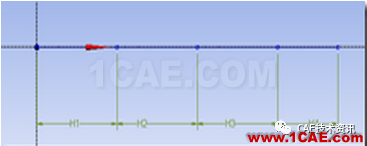

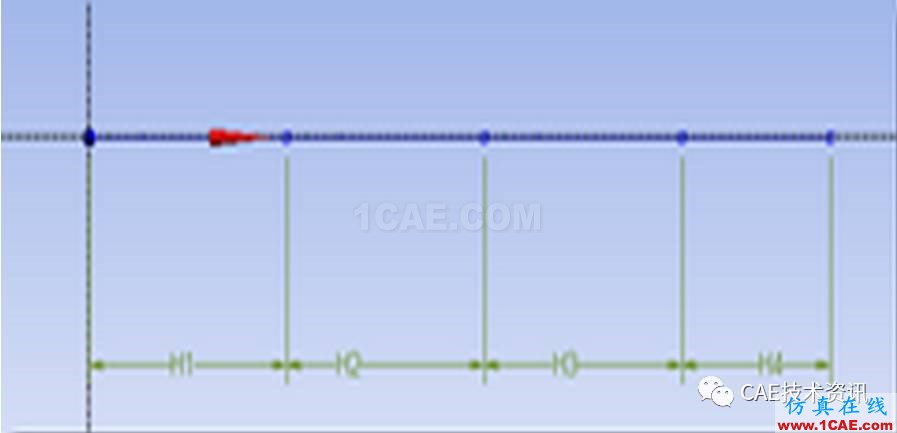

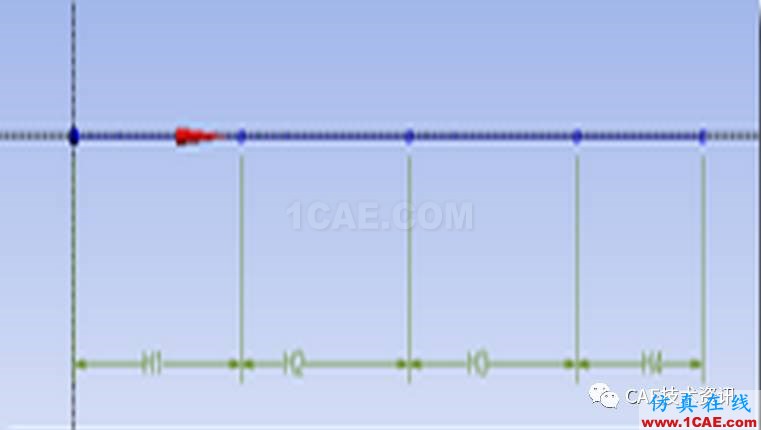

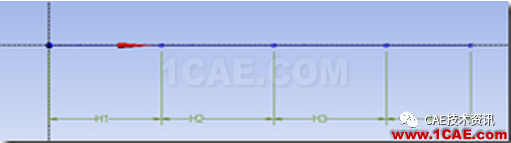

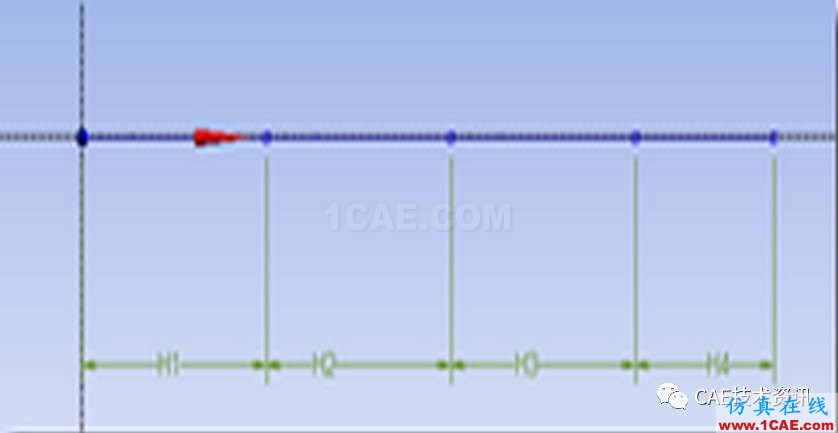

創建四段直線構成的草圖,并由之生成line.

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys分析案例圖片4

創建矩形截面

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys結果圖片5

得到線體模型

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys結果圖片6

(3)劃分網格以形成有限元模型

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys結果圖片7

(4)施加位移邊界條件

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys培訓的效果圖片8

(5)施加載荷

施加集中力

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys培訓的效果圖片9

施加集中力偶

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys培訓課程圖片10

施加分布力系

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys培訓課程圖片11

最后得到的總效果

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys培訓課程圖片12

(6)求解

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys workbanch圖片13

(7)后處理

定義路徑---先創建構造幾何體

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys workbanch圖片14

定義路徑---再在構造幾何體下創建路徑

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys圖片15

定義四根線為路徑

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys圖片16

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys圖片17

再確定查看梁的剪力-彎矩圖。它是beam results中下拉菜單的最后一個選項

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys結構分析圖片18

設置內力圖的細節

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys結構分析圖片19

得到位移圖,彎矩圖和剪力圖

基于ANSYS WORKBENCH的外伸梁的內力圖的繪制ansys分析案例圖片20

該圖中,最上面的是剪力圖,中間的是彎矩圖,最下面的是位移圖,相當于材料力學中提到的撓曲線圖。

可見,ANSYS WORKBENCH用一種簡單的方式直接給出了剪力圖,彎矩圖,相比傳統的經典界面而言,的確直觀很多。
