挖掘機機臂的疲勞壽命計算

2017-05-08  by:CAE仿真在線  來源:互聯網


1.問題的描述

如圖1給出了挖掘機機臂的三維模型,該模型由機臂和支撐銷軸組成。

挖掘機機臂的疲勞壽命計算ansys培訓的效果圖片1
圖1 挖掘機機臂的三維模型

2.模型的材料

機臂的材料為結構鋼,銷軸和機臂孔之間的摩擦系數為0.3。

3.邊界條件(工況)

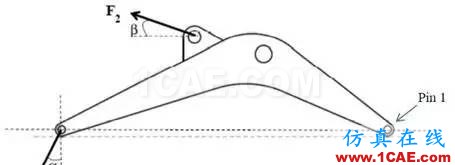

如圖2所示給出了挖掘機機臂的載荷示意圖,F1=6E5N,erfa=15度,F2=5E5N,beita=10度,完全固定約束銷軸的外側面。

挖掘機機臂的疲勞壽命計算ansys培訓的效果圖片2

圖2 挖掘機機臂的載荷工況

4.計算結果

挖掘機機臂的疲勞壽命計算ansys培訓的效果圖片3

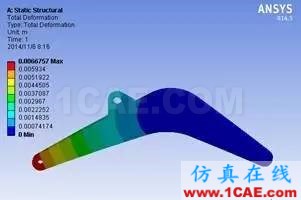

圖3 挖掘機機臂的總體變形云圖

挖掘機機臂的疲勞壽命計算ansys仿真分析圖片4

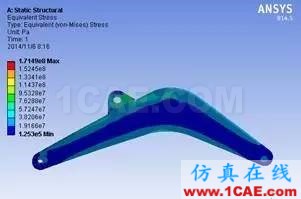

圖4 挖掘機機臂的等效應力云圖

挖掘機機臂的疲勞壽命計算ansys仿真分析圖片5

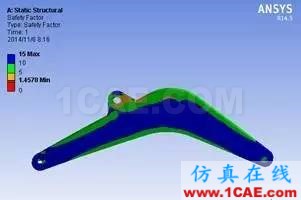

圖5 挖掘機機臂的安全系數云圖

挖掘機機臂的疲勞壽命計算ansys仿真分析圖片6

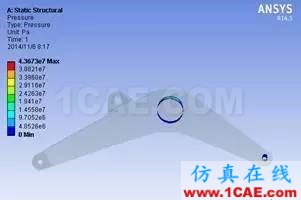

圖6 挖掘機機臂的接觸壓力云圖

挖掘機機臂的疲勞壽命計算ansys分析圖片7

圖7 挖掘機機臂的壽命云圖

挖掘機機臂的疲勞壽命計算ansys分析圖片8

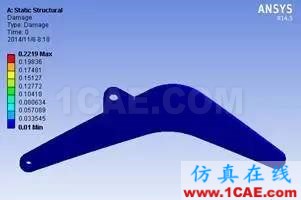

圖8 1E4次循環后的損傷云圖


開放分享:優質有限元技術文章,助你自學成才
