最近在學workbench,現在用一個例子說明一下計算過程。
1、用solidworks建模(框格圖),如下如:

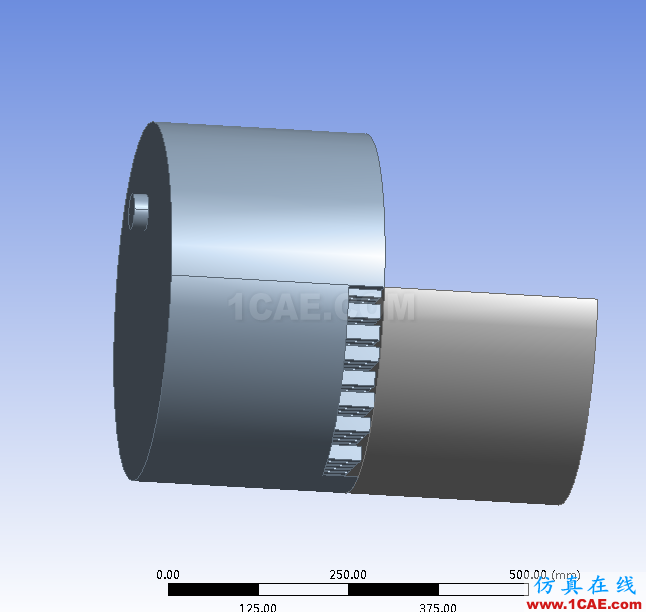

2、打開workbench 把圖形導入到Geometry中,處理一下實體。如下圖:
在這里,先用布爾運算把體進行運算,得到自己想要的幾何模型。

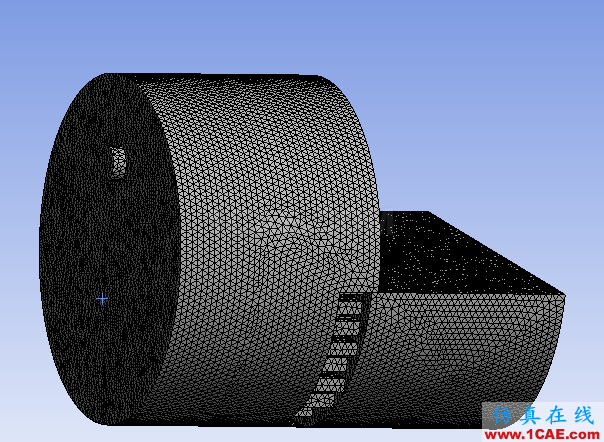

3、把體導入到Mesh中畫分網格,如下圖:
在劃分好網格后,選擇計算模型為fluent,因?yàn)槲沂怯?jì)算的流體。定義邊界條件,選擇一個面,右擊鼠標,在Create Named Slecetion 中輸入邊界類型 名字,具體類型可以到fluent中再更改。

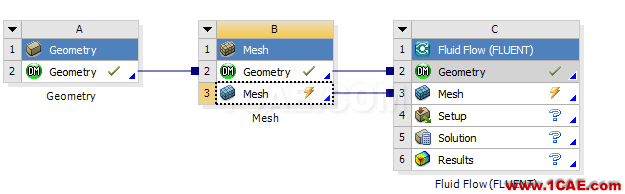

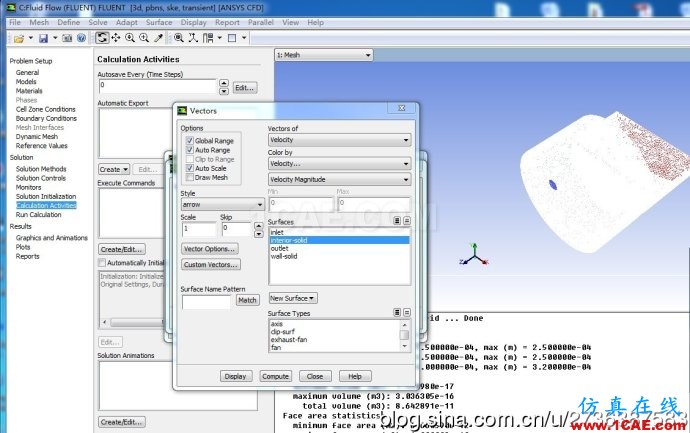

4、畫好網格導入fluent,設置條件,計算。如圖:

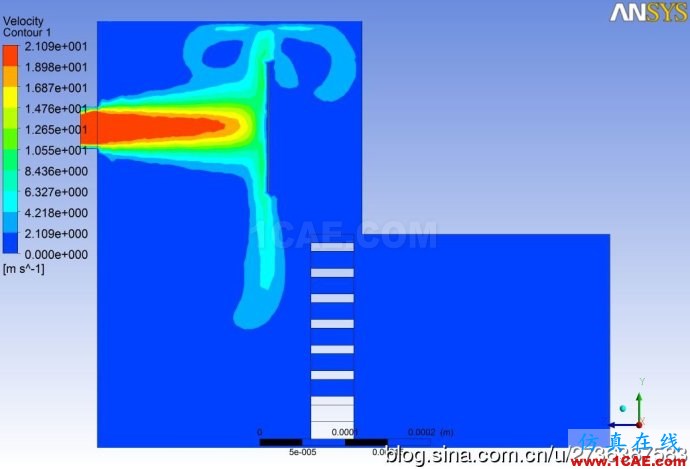

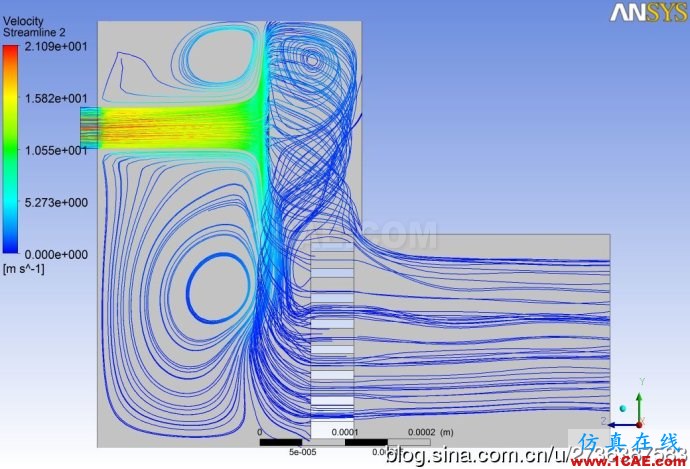

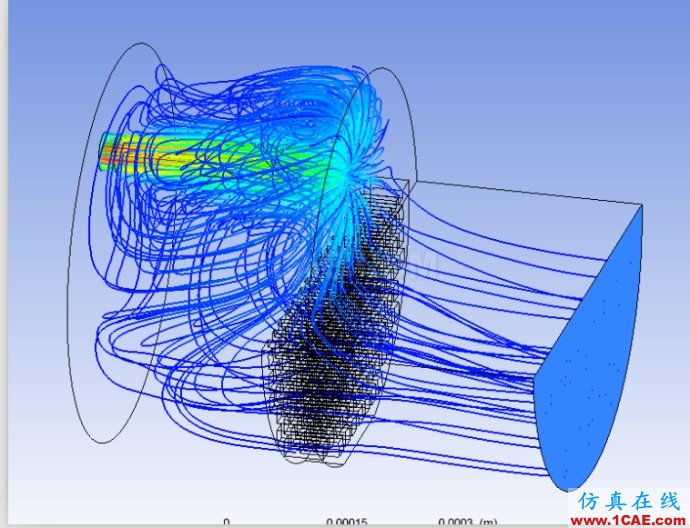

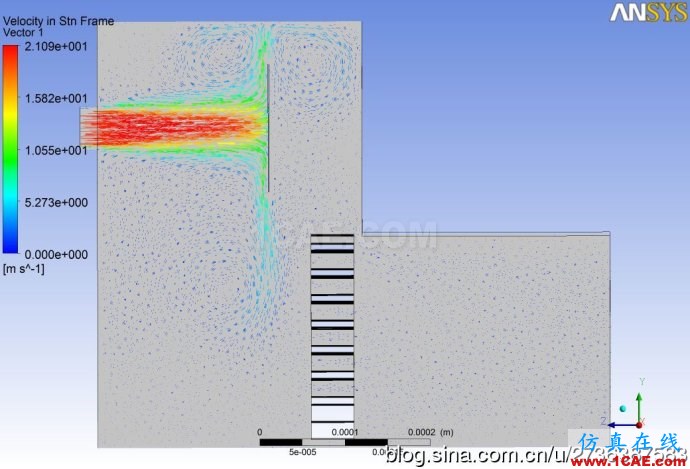

后面還有一些模擬的圖片
希望大神們共同探討,給與指導。
