如圖1所示,在ICEPAK模型樹內右鍵單擊3D零件, 可直接獲得體積和表面積,遺憾的是不能獲得質量。雖然可以通過體積和材料密度間接求得質量,但對于某些通過優先級設置獲得的“復雜形狀”零件,如圖2,仍顯不便。

下面通過實例,演示利用參數功能獲得零件質量。

(1)建模

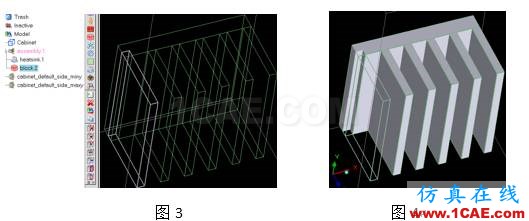

如圖3,模型只包含2個零件,散熱器和長方block,block占用“1個翅片+部分散熱器底板”的體積。設置block的優先級高于散熱器,散熱器實際占用空間如圖4。散熱器底板厚度設為參數$base,block設置active參數如圖5。

為減少計算量,只計算速度場,在合適位置設置速度監測點。

(2)參數化計算

打開Parameters and optimization面板,在setup面板內選擇Parametric trials和selected values,Design variables面板內保持初始值不變,Functions面板內如圖6為散熱器和block分別定義value為幾何體質量的基本函數,Trials面板內,設置2個工況,工況1為block不存在,工況2為block存在,如圖7。

單擊圖7中的Run按鈕,可直接進行參數化計算。ICEPAK會自動跳出參數化的計算面板,面板將列出計算的所有工況名稱,定義的函數等,如圖8。可見,無block時,完整散熱器質量0.7388kg,有block時,不完整散熱器和block質量之和恰好等于完整散熱器,可見驗證準確。

本文為對比block存在和不存在2種情況,設置了block的active參數。實際算例時,只需設置散熱器底板厚度一個參數,只需一個工況,即Parameters and optimization面板內選擇single trial。
