如何在ansys workbench里面使用apdl命令行做后處理?

2017-06-22  by:CAE仿真在線  來源:互聯網

如何在ansys workbench里面使用apdl命令行做后處理,這個問題當你深入進行ansys仿真的時候,往往需要用到,但有不想去到mechanical那邊進行處理,辦法有木有?

辦法還是有的,只要你肯下苦功夫去學。

1、首先你在wb里頭要打開輸出db文件的開關

如果不打開,無論你的command寫的多正確,都會提示錯誤

出現提示:

An unknown error occurred during solution.  Check the Solver Output on the Solution Information object for possible causes.

再深入搜索ansys的輸出信息,你會發現:

An error occurred while attempting to open the results file file.rst.

所以這一步很關鍵

2、自然是在solution里面insert command了

如何在ansys workbench里面使用apdl命令行做后處理?ansys仿真分析圖片1

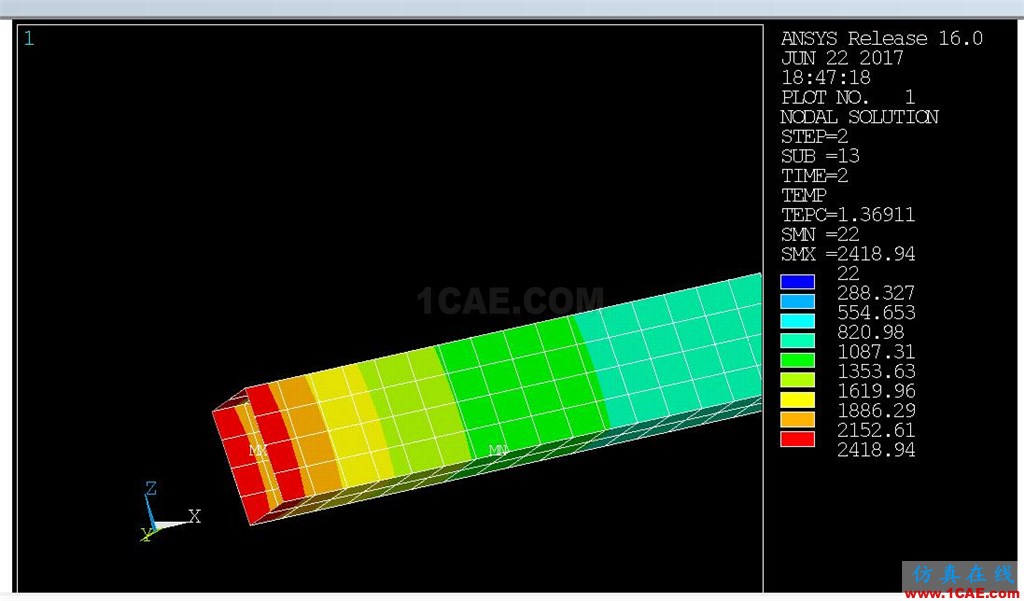

輸入命令后,只要右鍵solve即可得到輸出的云圖結果

如何在ansys workbench里面使用apdl命令行做后處理?ansys仿真分析圖片2
命令黏貼如下:

resume,!讀入ansys的結果集

set,last !取最后一個結果集,也可以輸入時間

!Length unit for the following data is M
/FOC,  1,  2.00860891491175E-02  ,-2.22044604925031E-16  ,5.23796770721674E-03
/VIEW,  1,  -.502332888080788  ,-.846643546025513  ,-.175659829004128
/ANG,  1,  125.056023397289
/DIST,  1,  2.44669204995158E-02

/show,png 以png格式圖片輸出

nsel,all 選擇所有節點
PLNSOL,temp 繪制溫度分布云圖


ok,掌握了這個方法之后,你在workbench基本可以進行任意的后處理了,不再受制于wb里面現有的類型,比如你可以細化的節點集合,而不是wb里面的part進行處理

所有apdl能用的后處理命令你都能在workbench里面使用。
