搜索干貨 | TwinMesh葉片泵流場仿真
2017-12-28 by:CAE仿真在線 來源:互聯網
葉片泵廣泛應用于國民經濟各領域,提高葉片泵的研究和設計水平,對國民經濟的發展及節約能源將產生重要的影響。葉片泵作為現代液壓系統的重要工作泵,其功能是將機械能轉換為液壓能,向作業系統提供壓力油液進行驅動、傳輸、升壓等工作,屬于液壓動力元件。在眾多液體傳動輸送領域中,葉片泵是在近代液壓技術發展史上最早使用的一種液壓泵。葉片泵因噪聲低、壽命長、壓力脈動小、自吸性能較好而優越于其它泵類。
TwinMesh在其最新的版本(2007)中加入了葉片泵網格劃分模板,結合CFX求解器可使用戶非常便捷地對葉片泵內流場實現仿真。
TwinMesh模板
下面就和大家一起簡單分享下利用TwinMesh進行葉片泵網格劃分的過程。
Step1:導入二維截面幾何

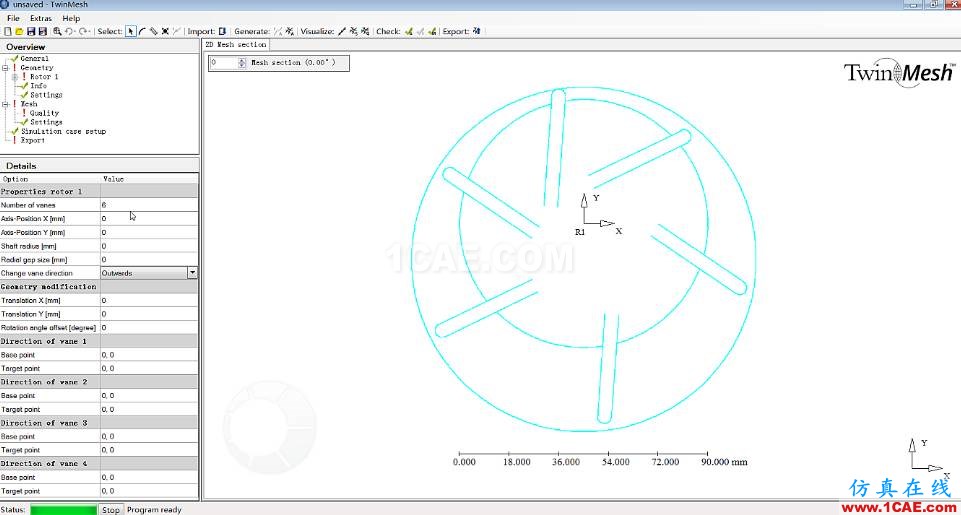

Step2:幾何組件設置(葉片、內腔等特征定義)

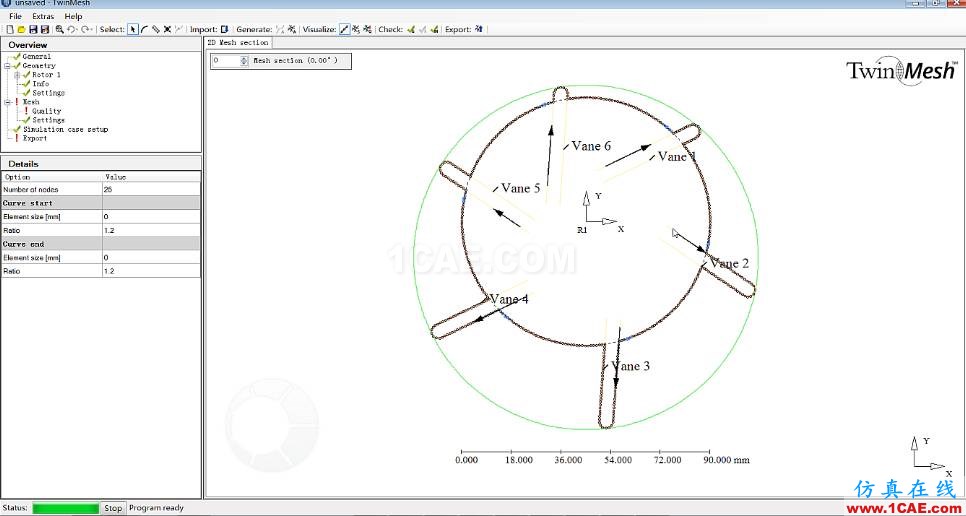

Step3:網格尺寸定義

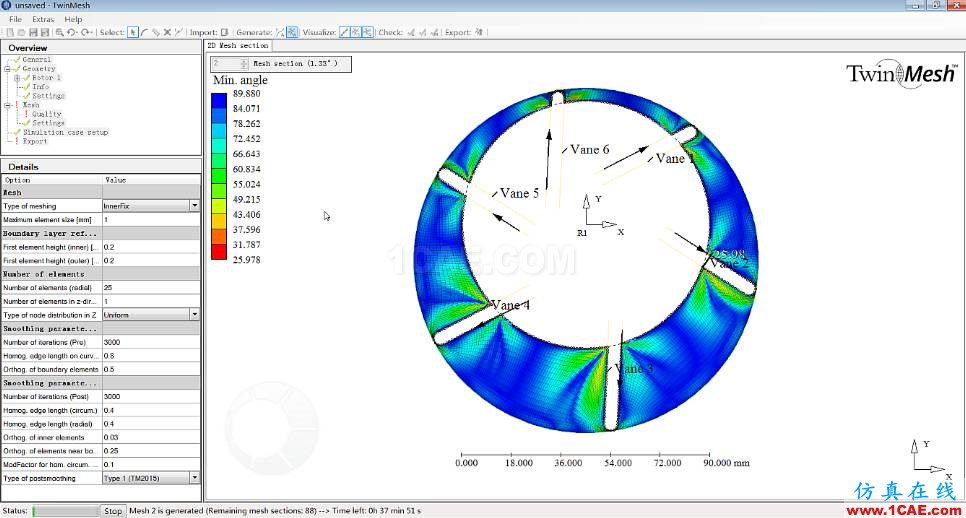

Step4:網格生成

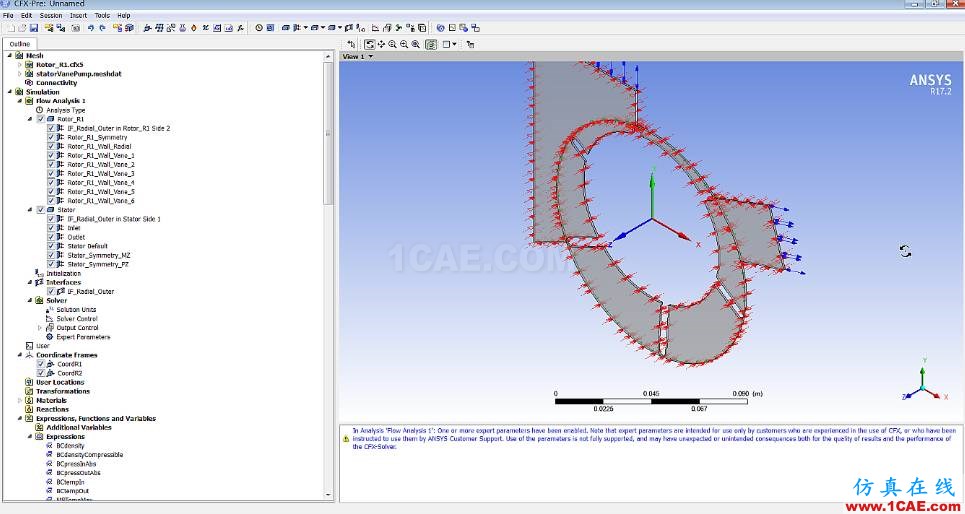

Step5:網格輸出至CFX求解器

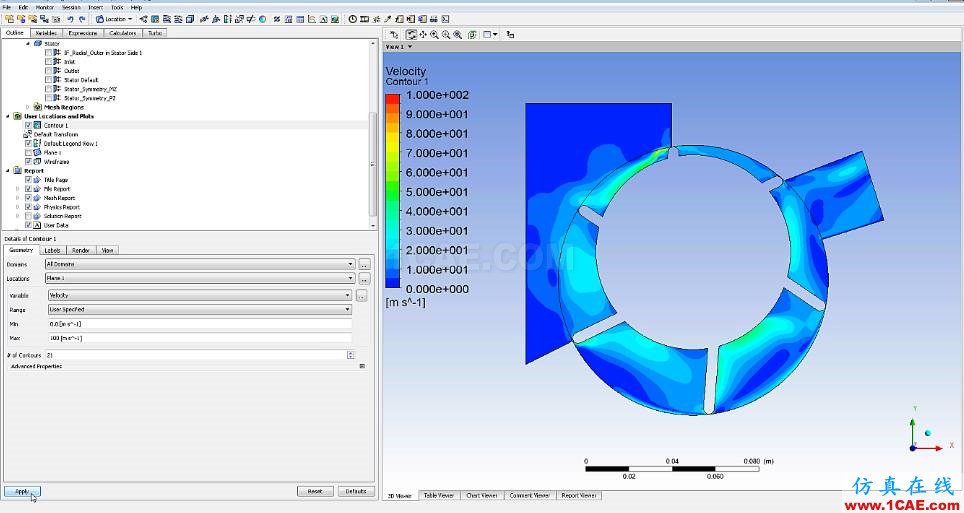

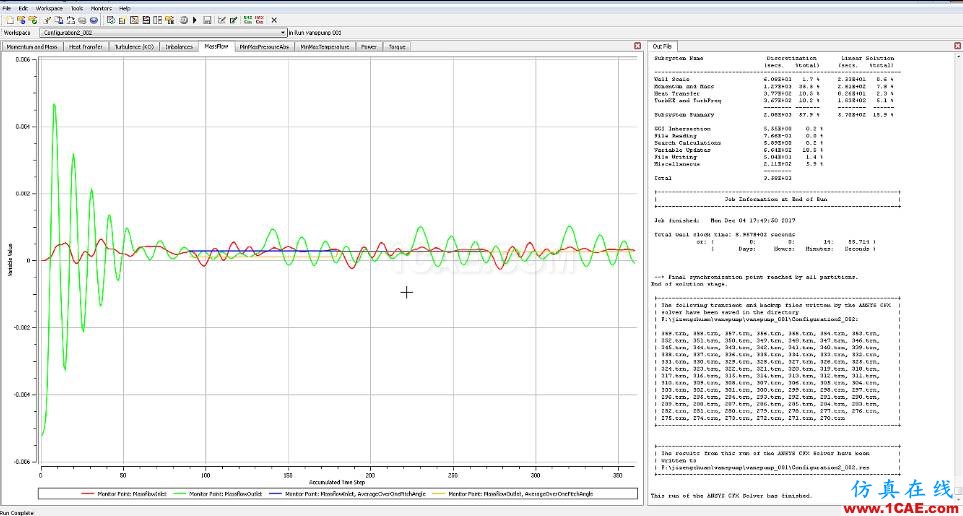

Step6:計算及后處理
完整視頻如下:
