1. APDL在ANSYS WORKBENCH MECHANICAL中的應用概述

2. APDL在ANSYS WORKBENCH MECHANICAL中的應用—“Geometry”中插入命令

3. APDL在ANSYS WORKBENCH MECHANICAL中的應用—“Connection”中插入命令

4. APDL在ANSYS WORKBENCH MECHANICAL中的應用—“Remote Points”中插入命令

5. APDL在ANSYS WORKBENCH MECHANICAL中的應用—“Analysis”中插入命令

- Solution是Mechanical結構分析時用來進行結果后處理的模塊。

? 可輸出GUI不支持的結果輸出;

? 將結果以文本形式寫入外部文件;

? 輸出斷裂力學的結果(PLCRACK、PLCINT等);

? ……

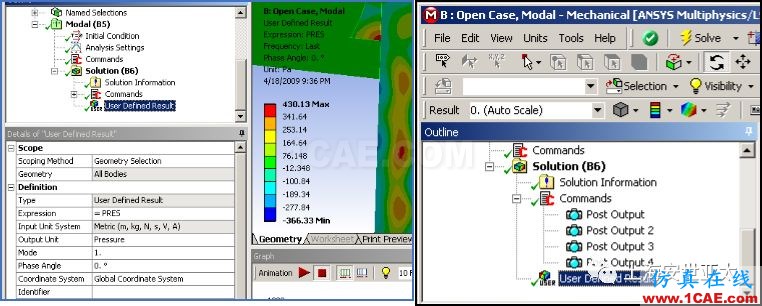

- Solution模塊一般用來輸出結果的圖片或者提取結果曲線等。有時候可通過User Defined Results來等同輸出。例如以下圖中采用命令/SHOW,PNG來輸出結果的圖片。

/POST1

SET,LAST

PLNSOL,U,SUM

/SHOW,PNG

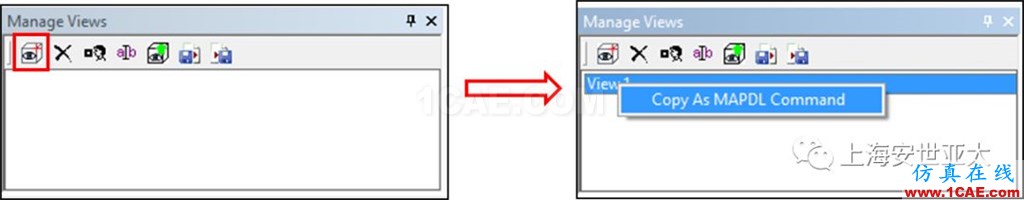

? 當用命令輸出結果的圖片信息時,有時候模型的視角不好控制,可通過以下操作將當前視角信息復制到命令流當中。

實例:將節點位置以及等效應力結果輸出到外部文件

/post1

set,last

cmsel,s, !選擇定義好的組件

*get,res_out(i,2),node,nd_current,loc,x

*get,res_out(i,3),node,nd_current,loc,y

*get,res_out(i,4),node,nd_current,loc,z

*get,res_out(i,5),node,nd_current,s,eqv

*cfopen,,

*vwrite,,

*cfclo,,

- APDL 可在命令中進行輸出參數的參數化。

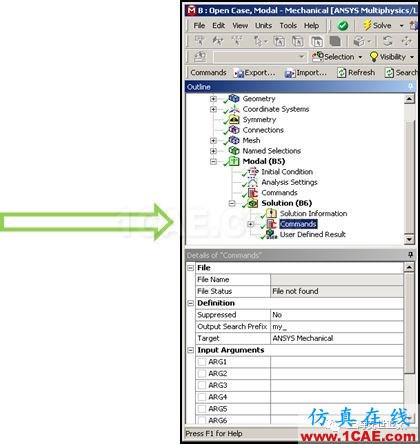

? 通過mechanical定義輸出參數的參數化,前提是參數名稱前綴一定要是my_。

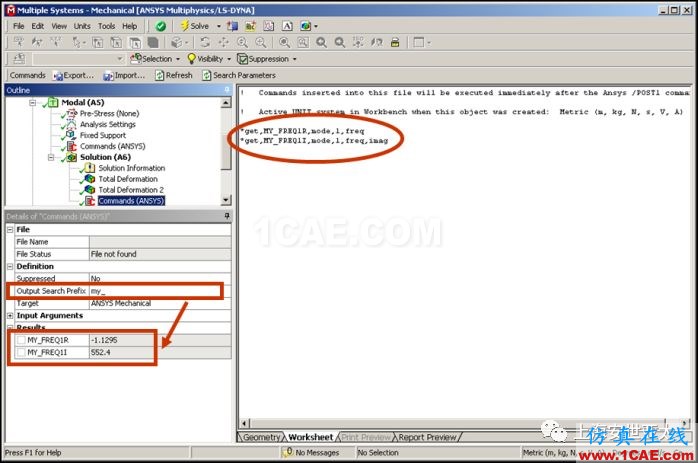

? 如右圖所示,可對模態計算的第一階模態的實部虛部進行參數化。

? *GET,MY_FREQ1,MODE,1,FREQ

? 勾選上參數之前的方框即可。

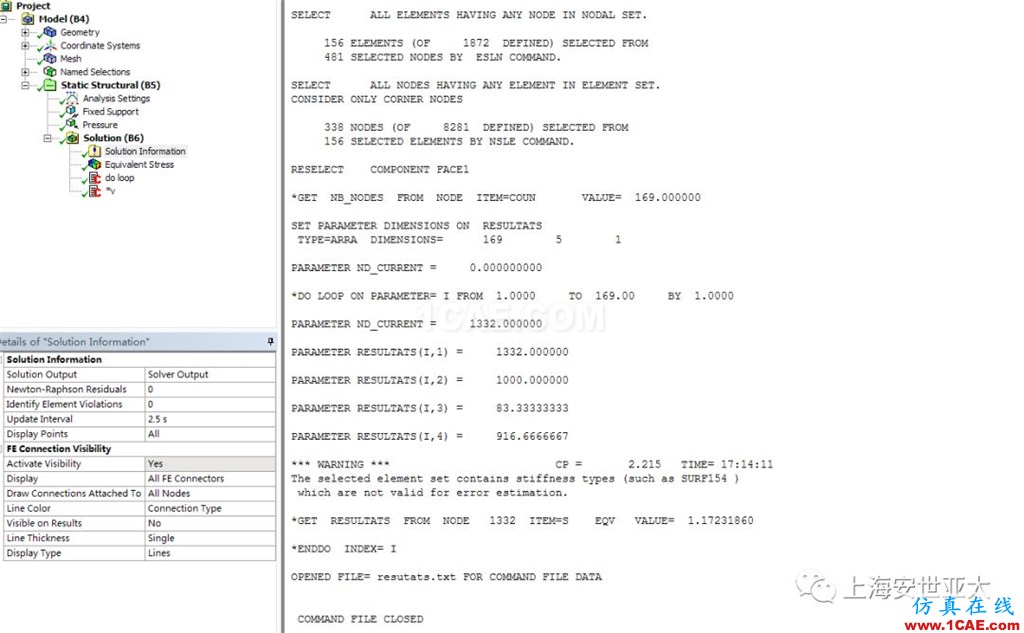

- 可在Solution Information中查看命令流的讀入寫出情況。

結語:至此,APDL在ANSYS WORKBENCH MECHANICAL中的應用連載完畢。通過這一系列的連載介紹,相信大家對workbench界面下常用的APDL命令也有了初步認識。如若大家想要進一步加深APDL的了解,可關注有關APDL課程的培訓。
