ANSYS Workbench 12.0 基本環境介紹--直連CAD軟件進行快速分析設置

2013-08-14 by:廣州有限元中心來源:一喜識字

ANSYS Workbench 12.0

ANSYS Workbench 環境是將仿真過程結合在一起的紐帶;這點在 12.0 版本中沒有改變。在 ANSYS 12.0 中,核心應用仍舊與以往類似,但在項目頁面中革新性地引入了項目示意圖概念來捆綁各核心應用。這點擴展了項目頁面概念。僅僅上述這些改進就已代表了仿真驅動產品研發道路上的一大飛越。

除可用作集成現有應用程序的框架之外,ANSYS Workbench 12.0 平臺還可用作應用開發框架,進而最終提供項目級腳本編寫、報告、用戶界面 (UI) 工具包和標準數據界面。這些功能將逐步在本版本及后續版本中實現。在 ANSYS 12.0 中,工程數據和 ANSYS DesignXplorer 不再是相互獨立的應用:兩者已通過 UI 工具包重新構建并集成到 ANSYS Workbench 項目窗口中。

機械仿真應用的兩張分析結果(前幅圖形中的項目結果)。各應用均由上圖的關聯系統示意圖啟動,啟動后,用戶來將看到比較熟悉的界面

ANSYS Workbench 2.0 在工程仿真方面取得了極大進步。在此款革新性軟件框架中,分析員可充分利用全面、可靠的仿真技術,包括CAD 集成、幾何修復和網格劃分的等常見工具。新穎的項目示意圖概念可引導用戶完成復雜的分析,不僅能明確顯示數據關聯性并能捕捉過程,以自動實現后續分析。此外,憑借其穩固的參數化建模環境,工程師可結合利用設計優化和統計分析等集成工具更快地找到最佳設計方案。

ANSYS Workbench 12.0 基本環境介紹--直連CAD軟件進行快速分析設置ansys圖片圖片2

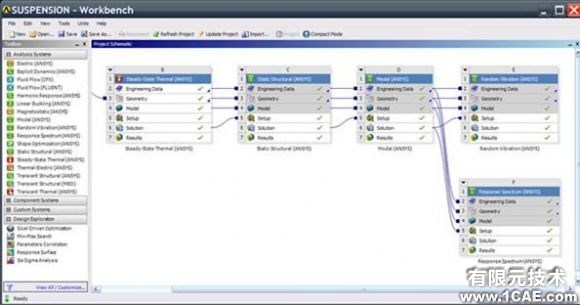

復雜的分析,包括多物理場分析都可以通過連接系統創建。數據相關性通過-連接系統一目了然。而單元右側的狀態圖標則可清楚指示單元是否已是最新的,是否需要用戶輸入或需要進行更新——例如,單元是剛剛完成了網格劃分還是已求解結束。
