來看看老美F-35的電子戰系統有多厲害？

2017-08-01 by:CAE仿真在線來源:互聯網

視頻來源:BAE網站

AN/ASQ-239系統

AN/ASQ-239系統的10個4波段低探測率共形天線單元被嵌入F-35主翼的前、后緣和尾翼的后緣之中,提供360°全向全頻段射頻信號監視和收集功能。

BAE采用高度綜合化的設計手段使得AN/ASQ-239系統的電子戰共形天線的數量大幅減少,僅為F-22天線數量的1/3,從而減少了被動特征信號源的數量,降低了電子戰天線陣列對于飛機隱身性能的影響。

SI-list【中國】來看看老美F-35的電子戰系統有多厲害?ansysem分析案例圖片1

有報道稱,AN/ASQ-239對于射頻信號被動探測有效作用范圍可達482.80千米(超過了F-22A的AN/ALQ-94),并可在217.26千米的距離上對敵方射頻傳感器進行精確定位,其坐標定位精度足以引導HARM高速反輻射導彈對敵方射頻信號輻射源進行攻擊。

AN/ASQ-239電子戰系統與有源電掃描陣列(AESA)雷達AN/APG-81相配合工作,能在保證F-35隱身狀態的前提下,顯著提高探測效果。

一旦敵機打開射頻傳感器,AN/ASQ-239就能捕捉到此電磁波輻射源,并對其進行識別跟蹤、確定工作模式、并精確測定其雷達主波束入射方位角和俯仰角,以對其空間位置坐標定位,為F-35上的AN/APG-81提供敵機的精確方位指示。

這樣,AN/APG-81就可以采用針狀窄波束對所指示的方向進行精確掃描。這樣既減小了被截獲概率(LPI)又提高了雷達的主動搜索效率。

AN/ASQ-239系統主要具有四大功能

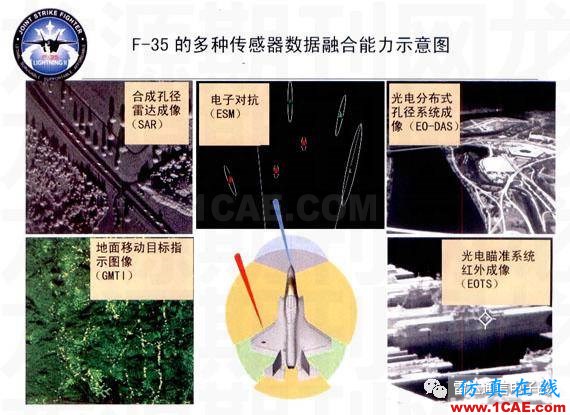

第一,雷達告警,射頻信號分析、鑒別、跟蹤、工作模式識別和定位;第二,導彈逼近告警,多措施對抗來襲導彈;第三,戰場態勢感知,幫助飛行員規劃航路,規避敵方雷達;第四,“射頻-紅外”(RF-lR)信號雙重監視,與F-35的機載有源相控陣?yán)走_(dá)和光電傳感器系統高度融合。

SI-list【中國】來看看老美F-35的電子戰系統有多厲害?ansysem應用技術圖片2

AN/ASQ-239系統能夠同時處理空對空和空對地的電子戰任務,可直接對敵方空中和地面的目標進行準確地辨認、定位、跟蹤和打擊。

AN/ASQ-239系統除了能夠引導反輻射導彈、AIM-120空空導彈以及將來的聯合雙任務雙射程導彈(JDRADM),對敵方電磁波輻射源進行攻擊外,還能夠?qū)⑵錂C(jī)載AESA雷達作為一種定向能武器,對敵方雷達和其他傳感器進行電子攻擊,這就意味著F-35的AESA雷達可作為非動能的軟殺傷武器。
