CAD動畫設計方法

2013-05-26 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

腳本文件是記錄了一系列CAD命令組合的文本文件,文件格式為*.SCR。運行腳本文件則是按腳本文件預先制定好的順序一步一步地執行這些命令的過程。你可以將經常進行的重復性工作,比如在幻燈中顯示快照、初始化繪圖參數設置、批測繪、打印設置等的一些順序性的命令組建立成腳本文件,通過運行腳本可以大大提高繪圖效率。

賀蜀山李莉余昌海來源:e-works
關鍵字:CAD應用畫面運動命令組合

筆者在教學中,會經常加上一些常規教學中未涉及的有趣內容,使傳統死板的CAD的教學也變得有趣味,就是對平常有厭學情緒的學生也能調動起他們的學習熱情。下面介紹的讓CAD的畫面動起來就是一個例子。

我們介紹一個命令組文件,只有短短的7行,就可以讓CAD的畫面動起來。用記事本或其它文本編輯器照下面編寫,并保存為文本文件,文件擴展名為.SCR,比如Ro.SCR

Rotate
All

    150,150
    30
    delay 50
    rscript

在CAD中先調入一個圖形,最好是彩色的,比如一個簡單的俄羅斯國旗,分別由白、蘭、紅三樣色塊組成,矩形分成三等份,分別填充彩色即可。當然用solid命令能更快做出來,如下圖所示。

CAD動畫設計方法autocad design圖片1

在命令行下命令:SCRIPT,運行上面的命令組文件Ro.SCR,也可以從下拉菜單的 [工具] →[運行腳本] →選中Ro.SCR雙擊。

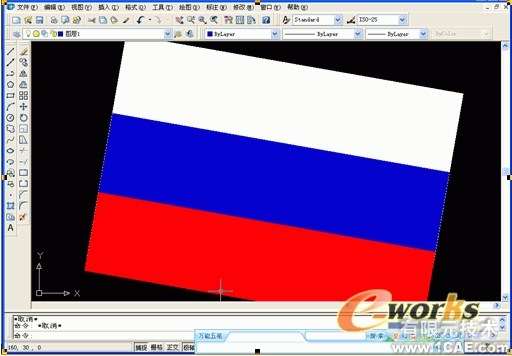

看到了嗎?屏幕上的圖形繞一點不停的旋轉,并且每旋轉30°后,停半秒再接著旋轉,如下圖所示。

CAD動畫設計方法autocad design圖片2

如果未旋轉,請檢查編寫有無錯誤,All后面是一個空行,不能丟了。

操作CAD的人一看就清楚,上面的這一小段程序,是一個命令組文件,就是逐一執行CAD命令:

    Rotate     調用旋轉命令
    All        選擇全部圖形作為旋轉對象
    空行       這時有一個空行,表示回車,結束選擇
    150,150    旋轉中心坐標
    30         指定旋轉角
    delay 50   設定暫停時間
    rscript    重復執行

對于上面所講的SCR文件,對其進行改進,比如在開始加上Z,E,也就是在開始時縮放一次,E是使圖形盡可能大,這樣的效果更顯著,不但旋轉,而且大小也在變化。因要使全圖在屏幕上充滿,轉動到不同方位,顯然圖形圖像大小要調整,尤其是長寬方向差別大的物體更加顯著。

另外轉動角度調整,其效果也不一樣。就是旋轉中心坐標也是可以調整,效果當然也不一樣。

演示時間也可調整,單位是毫秒,1秒等于1000毫秒,根據你的機器速度,使演示時間減小到動作更連續。

結論:腳本文件是記錄了一系列CAD命令組合的文本文件,文件格式為*.SCR。運行腳本文件則是按腳本文件預先制定好的順序一步一步地執行這些命令的過程。你可以將經常進行的重復性工作,比如在幻燈中顯示快照、初始化繪圖參數設置、批測繪、打印設置等的一些順序性的命令組建立成腳本文件,通過運行腳本可以大大提高繪圖效率。這對于初學者也是一種興趣激勵,興趣是最好的老師,只要有興趣,成為CAD高手的目標就會實現!
