CAD常用結構的參數化設計

2013-05-28 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

AutoCAD 是機械設計人員最常用的繪圖工具,功能非常強大,但常因缺乏常用結構圖形庫而影響繪圖效率,為此,論文提出在AutoCAD 環境下采用AutoCAD VBA 方式對機械圖形中的常用結構進行參數化設計的解決方案。由于常用結構的開發方式類似,便以軸類零件中鍵槽結構的主視圖和剖面圖為例,講述了Access 數據庫的構建方法、利用ADO 方式來開發數據庫的過程和編程實現最終圖形的過程。

王霞來源:沈陽航空工業學院學報
關鍵字:AutoCAD 常用結構參數化設計

AutoCAD 作為應用最廣泛的繪圖軟件,它的功能非常強大,基于AutoCAD 環境下的二次開發也很方便。但是,在AutoCAD 繪圖軟件的各種版本中,均無現成的常用結構圖形庫。本文采用AutoCAD VBA(Visual Basic for Applications),針對各類零件特點的常用結構,如軸類零件的鍵槽、帶輪槽、密封圈槽、移出剖面圖和局部放大圖等,實現了對常用結構的參數化繪圖。繪圖人員只要輸入要求的參數,就可以自動生成對應圖形,簡單方便實用。由于常用結構的編程過程非常相似,下面就以鍵槽為例,講述標準結構參數化設計及繪圖過程。

1 參數選擇

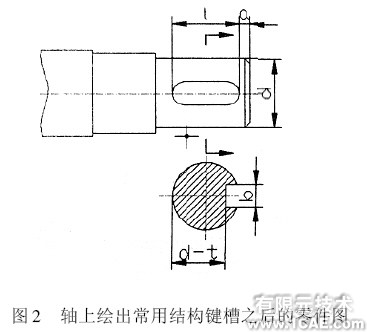

鍵槽是軸類零件上常見的結構,通過對圖1和圖2 的比較可見,只要圖2 中5 個參數給定,就可將鍵槽的主視圖和剖面圖確定下來。而且,根據標準機械設計手冊,參數中的b、t 是由軸徑d決定的,那么,繪圖過程需要的參數只有三個:d、l、a。而另外兩個參數b、t 可作為數據庫內容通過d 來查詢,這部分任務通過程序來完成。因此,經過分析可知,繪圖人員只要輸入參數d、l、a 的數值就能快速簡潔地完成(圖2)了。

CAD常用結構的參數化設計autocad技術圖片1

CAD常用結構的參數化設計autocad技術圖片2

2 編程思路

2. 1 建立Access 數據庫

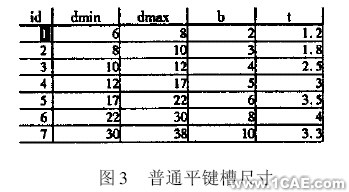

普通平鍵及鍵槽尺寸如圖3 所示。

CAD常用結構的參數化設計autocad技術圖片3

Access 是開發小型數據庫應用系統的理想工具,功能靈活,易于學習和操作。本軟件便采用Access 來建立數據庫。表的結構非常簡單,只是對機械手冊相關表格中部分字段的選取。對于鍵槽來說,則采用如表1 的表格形式(表1 只選取完整表格的一部分)。

2. 2 數據庫操作部分

本軟件對數據庫的操作使用ADO(ActiveXData Objects)方式。

其中,打開數據庫的語句如下:
Public Const DATABASE As String = " 常用
結構. mdb"
Private cnn As ADODB. Connection
Set cnn = New ADODB. Connection
cnn. ConnectionString = " Provider = Microsoft.
Jet. OLEDB. 4. 0;Data Source = " - + App. path +
" " + DATABASE + " ;"
cnn. Open

對數據庫中的數據,本軟件最常用的是查詢功能。例如:根據所給軸的直徑d 查詢鍵槽的相關尺寸b、t 的查詢語句如下:

SELECT b,t FROM 普通平鍵及鍵槽尺寸表
WHERE d > dmin and d < = dmax.

其他對數據庫的操作與查詢類似,不再贅述。

2. 3 繪圖部分

對于鍵槽結構來說,圖形分為兩部分:主視圖和剖面圖。線條比較簡單,主要采用畫直線和圓弧的命令,尺寸標注也主要采用線性型尺寸標準方式,它的基本命令為:

ThisDrawing. ModelSpace. AddDimAligned( startPoint,
endPoint,location)。

下面以繪直線為例,表明作圖過程:
startPoin(t 0) = ArcCenPointX +(d/ 2# - t)
startPoin(t 1) = ArcCenPointY + b / 2

startPoin(t 2) = 0#
endPoin(t 0) = ArcCenPointX +(d / 2# - t)
endPoin(t 1) = ArcCenPointY - b / 2
endPoin(t 2) = 0#
Set lineObj =
ThisDrawing. ModelSpace. AddLine( startPoint,
endPoint)

當然,繪圖部分實現最終的圖形顯示,在程序中難免有相當多的數據的傳輸調用。本文采用的是全局變量的形式。例如軸徑:Public d As Double。

與AutoCAD 的接口可以使用菜單方式,也可以采用命令方式,都非常方便簡單。

3 結束語

本文所實現的對常用結構的參數化設計,是在AutoCAD 環境下,利用VBA 這種編程語言完成的。界面簡潔,簡單易用,減少了繪圖人員的查閱標準時間,減輕了繪圖工作量,提高了出圖速度,并且可以避免在繪圖和查表的交錯進行中產生的失誤,具有一定的實用價值。
